Mode d'Emploi VISATRON® séries VN87plus
Vis de fixation
du couvercle
en plastique

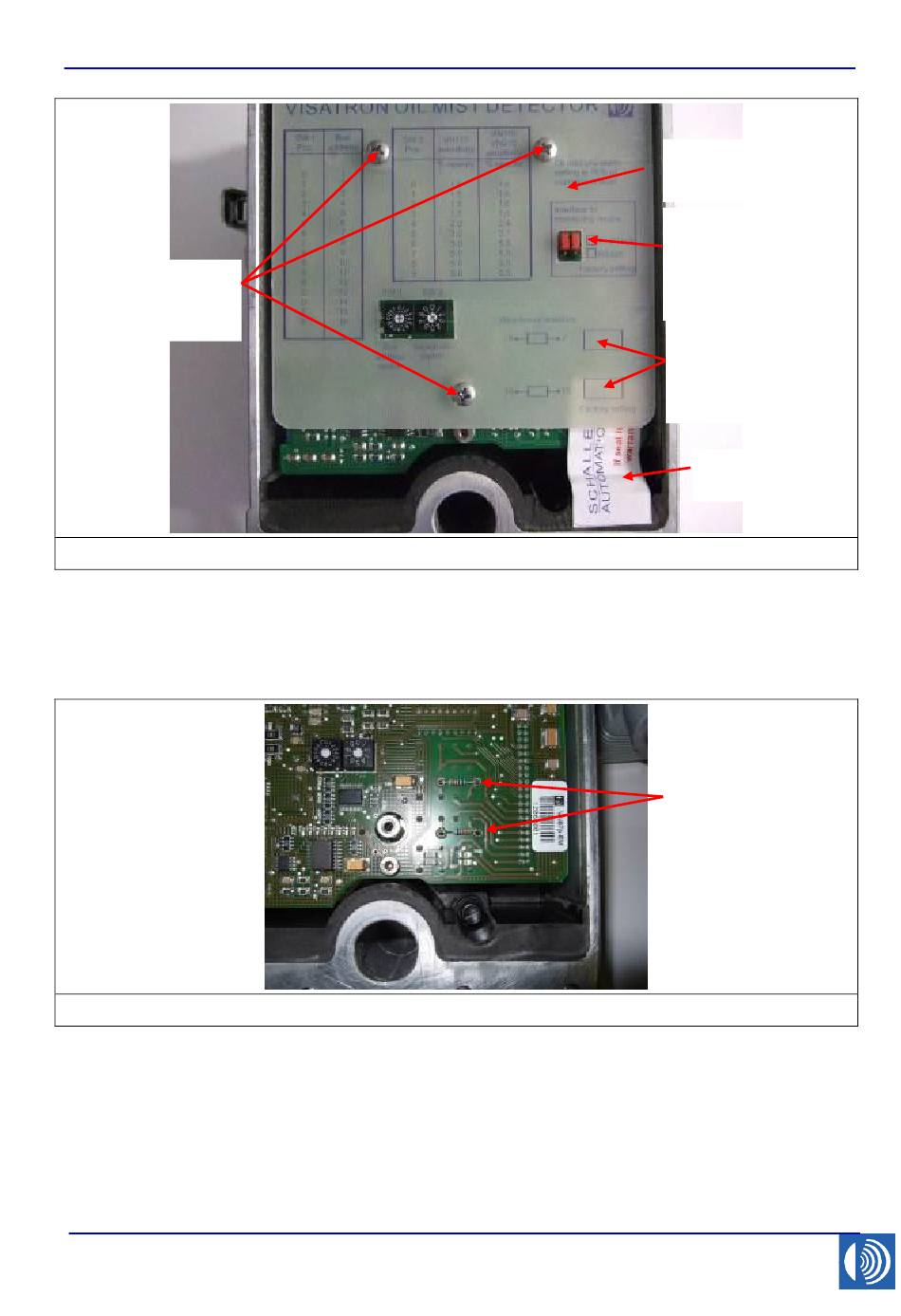

Figure 23: Partie arrière de la tête de mesure
Une seconde sortie 'Alarme' et sortie 'Prêt' doit être connectée aux canaux distincts
appartenant au système de surveillance du vaisseau ou de la centrale électrique.
Le relais 'Prêt' est connecté lorsque le dispositif OMD fonctionne correctement
(voir Figure 25).
Figure 24: Détecteur de rupture de câble
La sortie pré-alarme optionnelle peut être utilisée pour lancer soit un signal de pré-
avertissement ou un signal de ralentissement. Le relais de pré-alarme est enclenché
lorsque la concentration en brouillard d'huile a atteint les 70 % du niveau d'alarme
Brouillard d'Huile. Veuillez noter s'il vous plaît, que selon les caractéristiques d'une
apparition brouillard d'huile, la période de temps entre 'Pré-Alarme' et 'Alarme Principale'
ne pourrait représenter qu'une seule fraction de seconde.
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
D-66440 Blieskastel / Saarland / Allemagne / Industriering 14 / P.O Box 1280
Tél. +49(0)6842-508-0 / Fax -260 / email: info@schaller.de / www.schaller.de
09/2013
Page 25
Couvercle en
plastique
Fil d'interconnexion
utile pour sélectionner
l'interface RS485 ou
la sortie 4-20 mA.
Valeurs
courantes des
résistances de
rupture de câble
Vignette de
sécurité
Détecteur de rupture
de câble
