Mode d'Emploi VISATRON® séries VN87plus
2.2
Installation électrique
2.2.1
Dispositif VISATRON® sérieVN87plus
La borne électrique se trouve à l'intérieur du logement de douille (voir Figure 22) sur la
plaque de base du dispositif VISATRON® L'attribution de la broche est spécifiée dans la
Figure 25. Les points d'accès du câble sont situés de chaque côté.
Entrée de câble

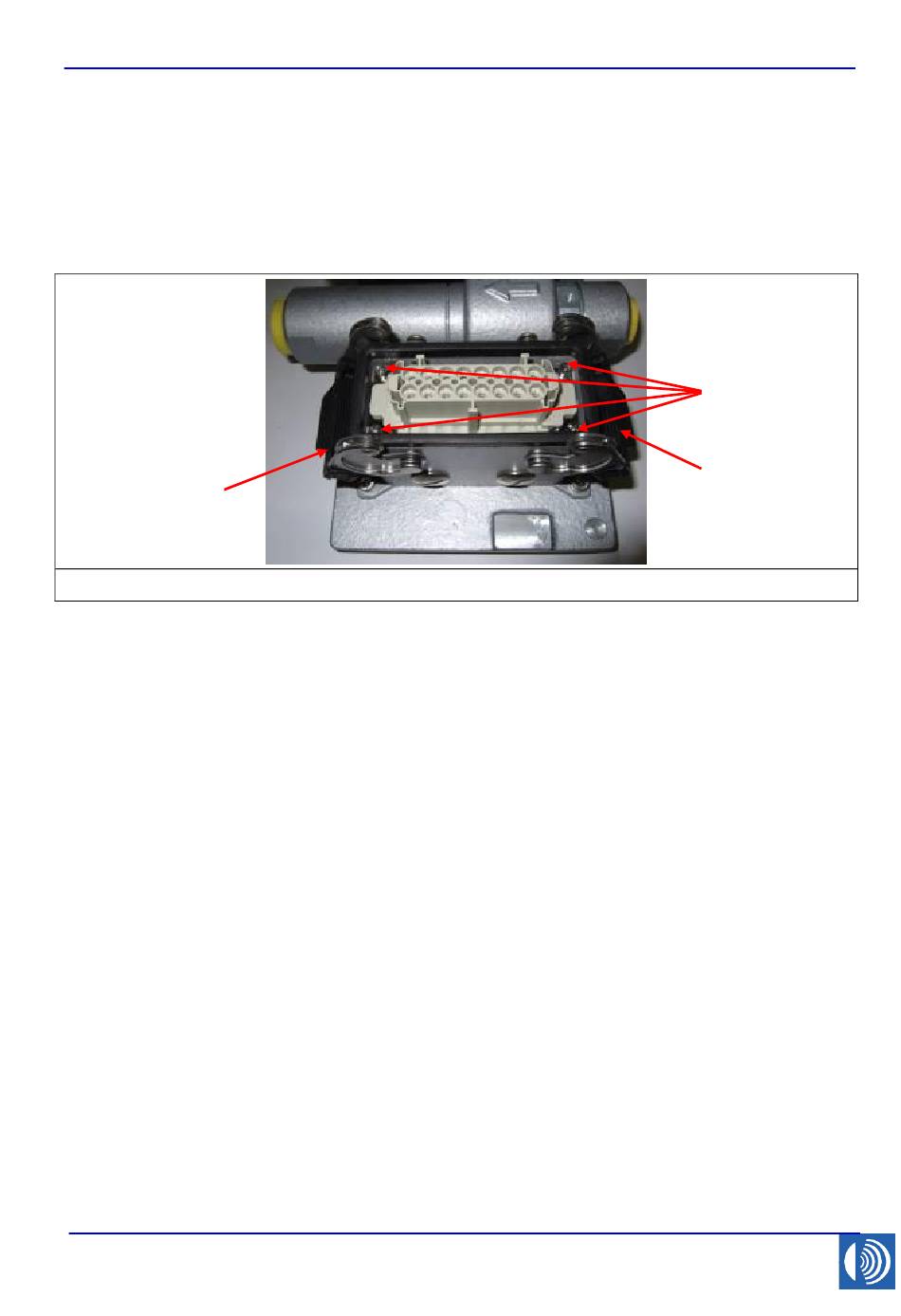

Figure 22: Logement de douille
Selon l'attribution de broches de la Figure 25, connectez le dispositif VISATRON®
à l'alimentation électrique 24 Volts. La tension d'alimentation peut représenter un
contact sec. La connexion à la terre entre l'OMD et le moteur est effectuée à l'aide des
vis de fixation de la plaque de base ou du couvercle de protection.
Connectez de plus une sortie relais d'alarme au système de sécurité du moteur. Comme
spécifié par les sociétés de classification, le relais « d'alarme » doit être relié soit
à l'entrée de fermeture ou ralentissement.
Pendant le fonctionnement normal, le relais d'alarme est déconnecté. En cas de
brouillard d'alarme, le relais est connecté. Pour contrôler cette production, une
résistance de rupture de câble est installée (broche entre 7 et 8 et 15 et 16 comme
présenté en Figure 25).
Pour remplacer les résistances de rupture de câble, la tête de mesure doit être
démontée. Les résistances (voir Figure 24) sont situées sur le côté arrière, sous le
couvercle plastique (voir Figure 23) Le couvercle plastique peut être enlevé grâce aux
vis. N'oubliez pas d'écrire la valeur de la résistance sur le couvercle plastique avec un
marqueur permanent.
Deux fils d'interconnexion, disposés sur le côté arrière, sont disponibles pour
sélectionner le mode interface : RS485 bus ou sortie 4-20 mA d'opacité relative sur les
broches 11 et 13.
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
D-66440 Blieskastel / Saarland / Allemagne / Industriering 14 / P.O Box 1280
Tél. +49(0)6842-508-0 / Fax -260 / email: info@schaller.de / www.schaller.de
09/2013
Page 24
Vis de fixation
de la plaque à
borne
Entrée de
câble
