Mode d'Emploi VISATRON® séries VN87plus
L'embout de la pompe est équipé de 5 marques pour un bloc siphon 5 trous. max.
Insérez l'embout vers la première marque près de l'embouchure (voir Figure 33).

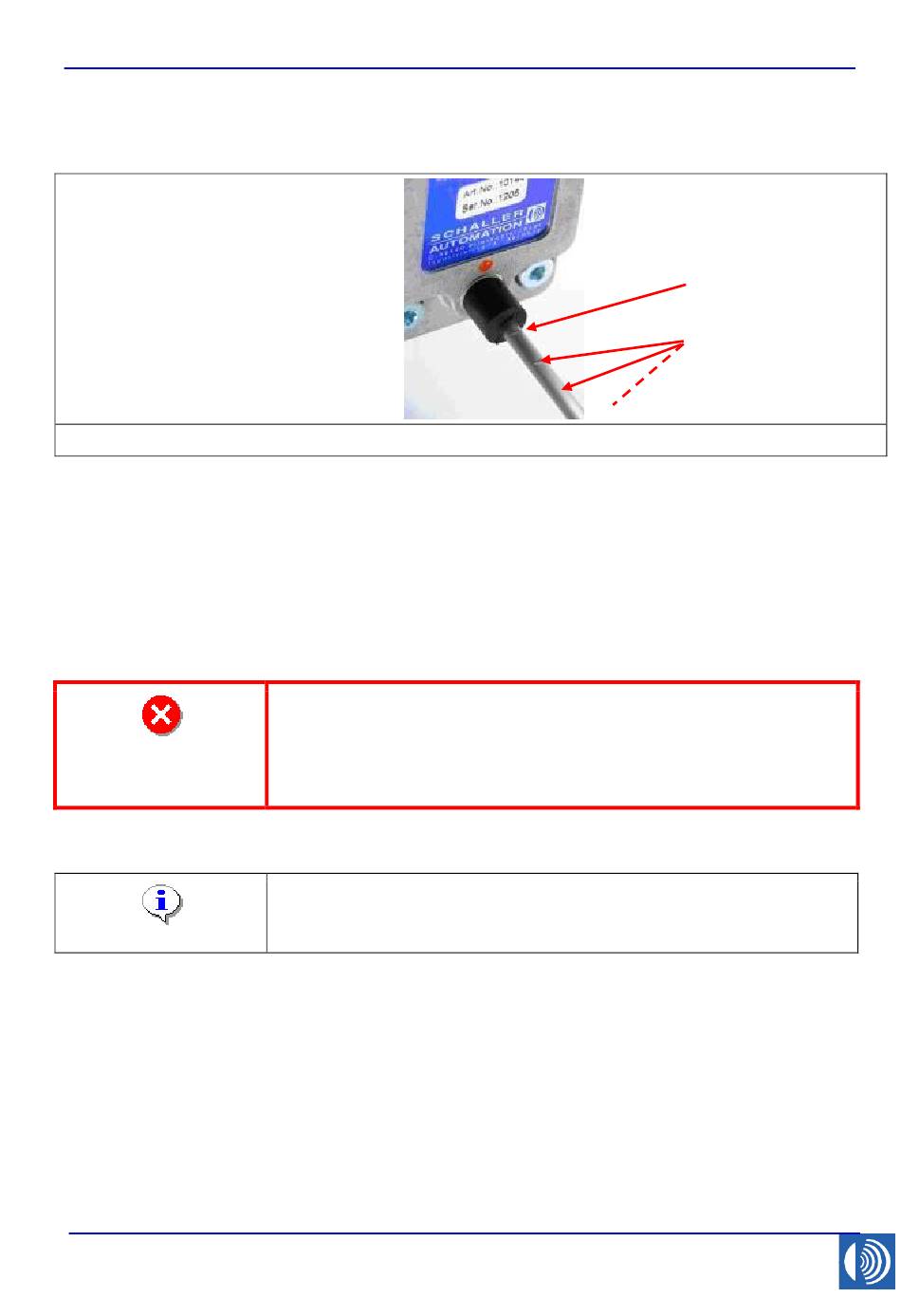

Figure 33: Marques sur l'embout
Remplissez par 12 coups de pompe, puis poussez l'embout d'env. 10 mm jusqu'à la
marque suivante et répétez le remplissage en huile par 12 coups de pompe.
Répétez l'opération sur toutes les marques jusqu'à ce que l'embout atteigne
l'arrêt situé sur le plateau arrière.
Sur un siphon pour 5 tubes de liaison, vous atteindrez l'arrêt à la 5ème marque, sur
un siphon pour 2 tubes de liaison, vous atteindrez l'arrêt après la 2ème marque, etc.
Clôturez le trou taraudé avec le bouchon (une petite quantité d'huile sortante n'a
aucune conséquence sur la fonctionnalité).
Nettoyez le bloc de siphon extérieur
Continuez de procéder avec le bloc suivant.
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
PRUDENCE ! Ne remplissez pas avec plus de 12 coups par
siphon. Le surplus d'huile risque de couler dans les tubes de
succion. De plus, le surplus d'huile risque d'enlever l'huile
requise dans le siphon à cause d'un effet d'aspiration à travers
l'évacuateur.
Le nombre n de siphons internes est égal au nombre de
raccords de tuyau. Cela signifie que la pompe doit être utilisée
n fois dans des positions diverses.
D-66440 Blieskastel / Saarland / Allemagne / Industriering 14 / P.O Box 1280
Tél. +49(0)6842-508-0 / Fax -260 / email: info@schaller.de / www.schaller.de
09/2013
Page 32
Première marque
Marques
supplémentaire
sur l'embout de
la pompe
