Mode d'Emploi VISATRON® séries VN87plus
2.1.5
Cheminées d'aspiration dans le compartiment du carter
Les cheminées d'aspiration doivent être équipées de telle façon à éviter le noyage par
projection de graisse de palier ou le renvoi de l'huile de refroidissement du piston
(voir Figure 18).
Cheminée d'aspiration
pour siphons et connexion

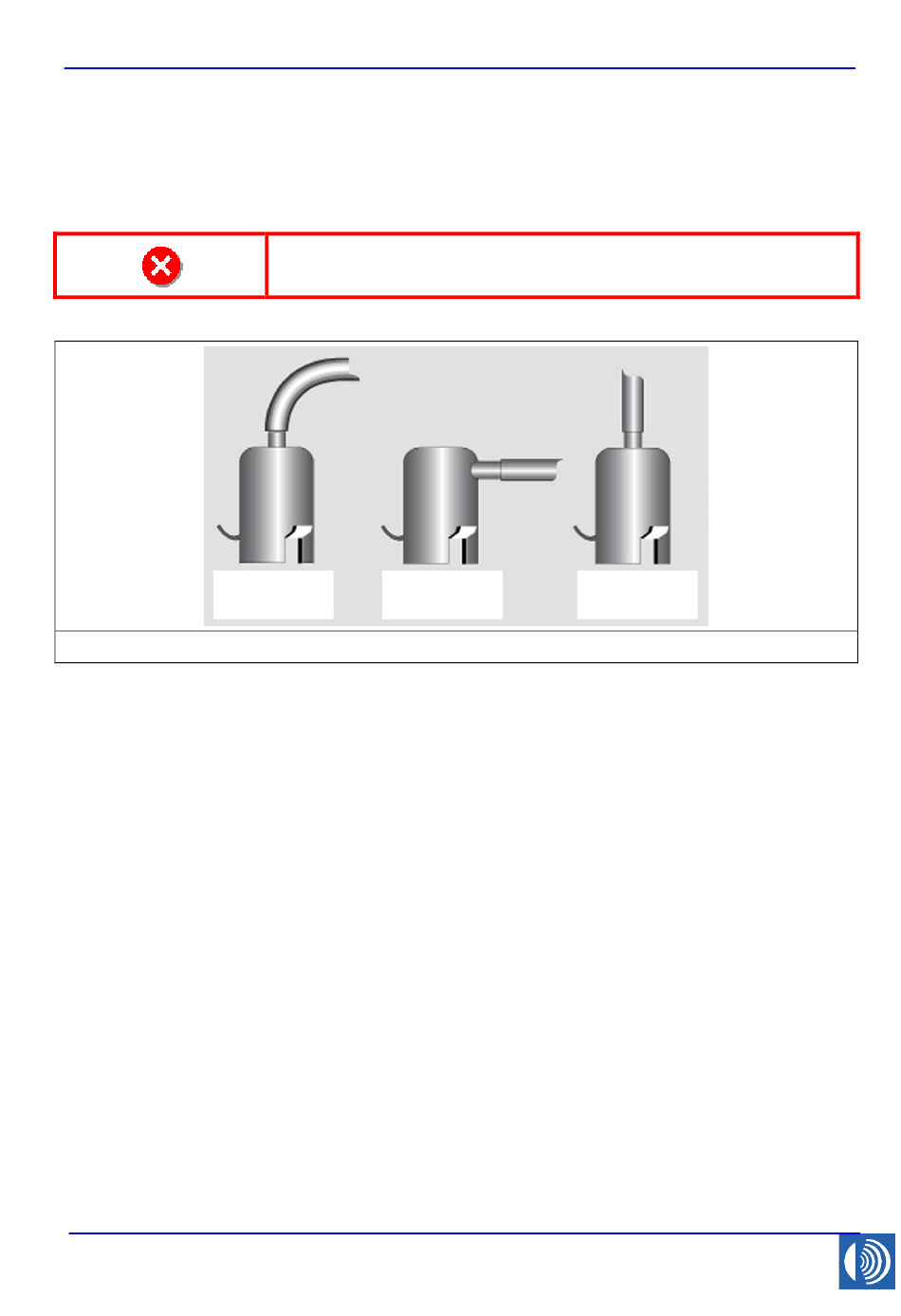

Figure 18: Modèle différents de cheminées d'aspiration
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
PRUDENCE ! Assurez-vous que les cheminées n'entravent pas
les pièces tournantes ou mobiles du moteur.
Cheminée d'aspiration
pour siphons et connexion
paroi du moteur
paroi du moteur
D-66440 Blieskastel / Saarland / Allemagne / Industriering 14 / P.O Box 1280
Tél. +49(0)6842-508-0 / Fax -260 / email: info@schaller.de / www.schaller.de
Cheminée d'aspiration
pour connexion paroi du
moteur uniquement
09/2013
Page 21
