Mode d'Emploi VISATRON® séries VN87plus
3.3
Remplissage des blocs siphon VN180 pour VN115/87plus et système
VN116/87 plus avec l'huile
Pressez le levier de pompe de la pompe de remplissage (voir Figure 35)
jusqu'à l'apparition des premières gouttes d'huile.
Dévissez la fiche basse bloc de siphon (voir Figure 34).
Insérez l'embout de la pompe de remplissage. (voir Figure 36).

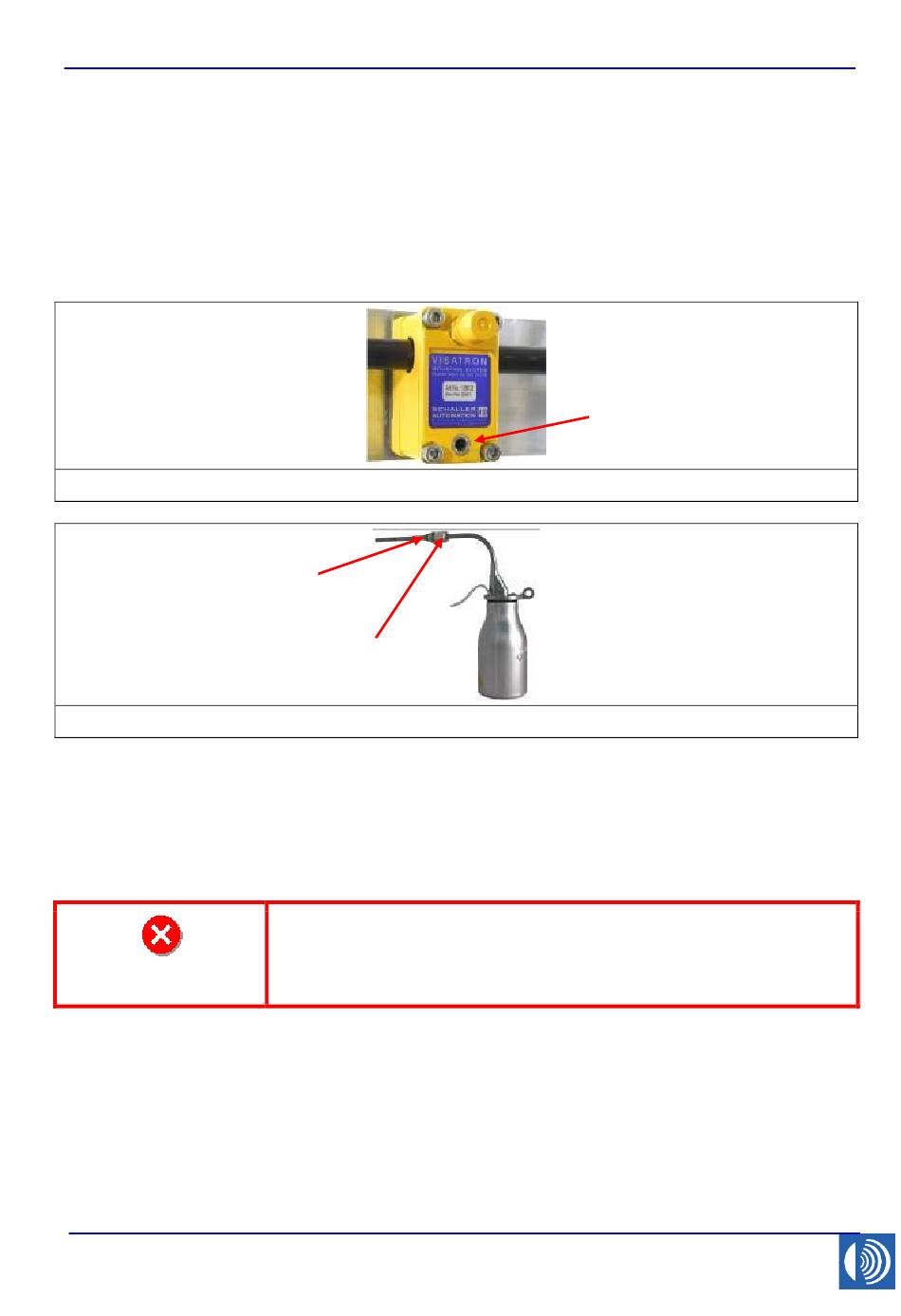

Figure 34: Bloc de Siphon VN180
Pièce de raccord
Figure 35: Pompe de remplissage
Vissez la pièce de raccord de la pompe de remplissage;
Pressez l'embout sur la position stop.
Serrez l'écrou de blocage.
Remplissez le siphon en 8 coups.
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
Ecrou de blocage
PRUDENCE ! Ne remplissez pas avec plus de 8 coups.
Le surplus d'huile risque de couler dans les tubes de succion.
De plus, le surplus d'huile risque d'enlever l'huile requise dans
le siphon à cause d'un effet d'aspiration à travers l'évacuateur.
D-66440 Blieskastel / Saarland / Allemagne / Industriering 14 / P.O Box 1280
Tél. +49(0)6842-508-0 / Fax -260 / email: info@schaller.de / www.schaller.de
Entrée d'huile
09/2013
Page 33
