Manuel d'installation
MMI-20077217
4 Câblage des voies

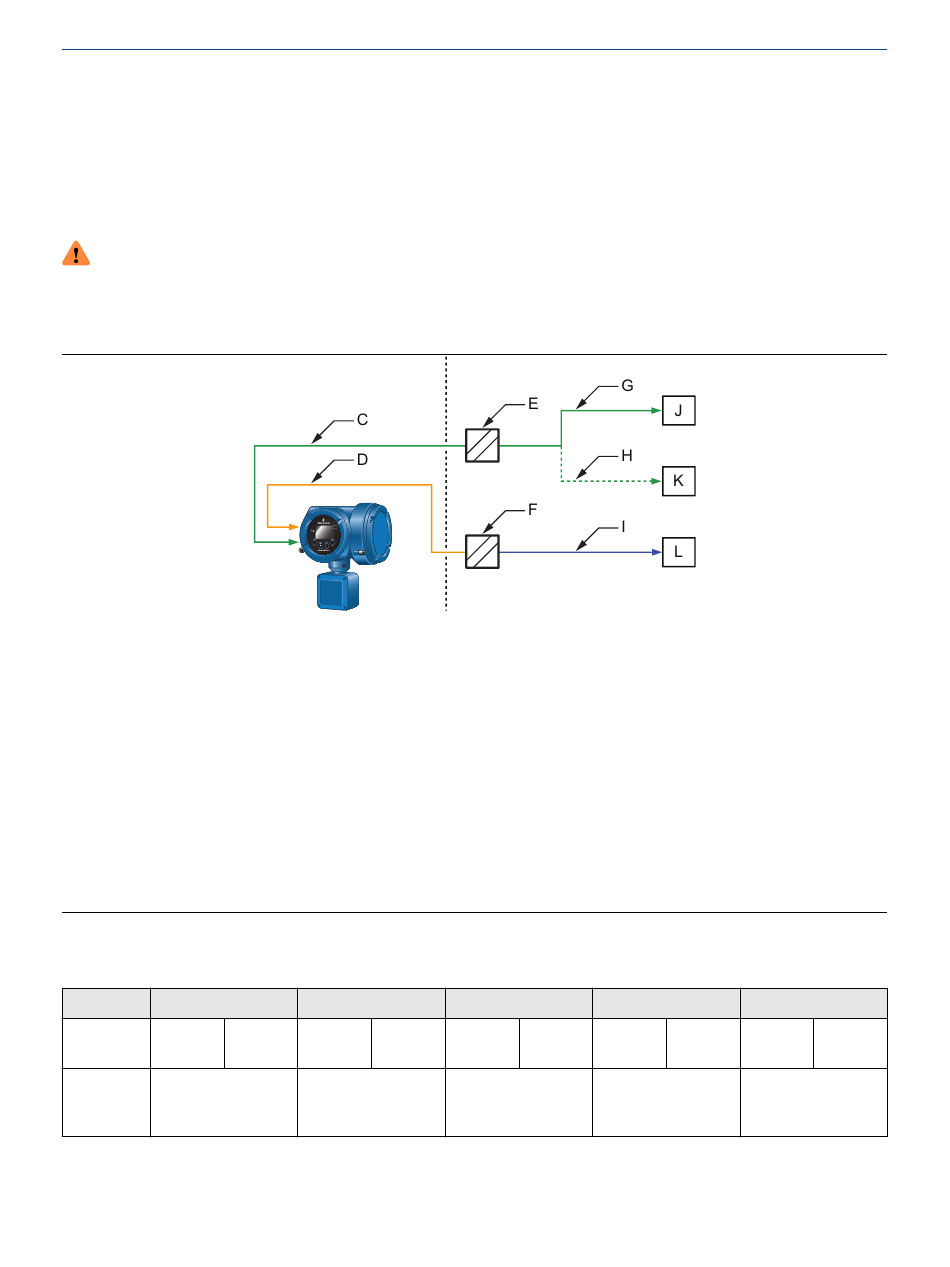

4.1 Types d'installation du transmetteur 5700
ATTENTION
En cas d'installation en zone dangereuse, se référer aux instructions Micro Motion sur la certification livrées
avec le transmetteur ou disponibles sur le site web d'Emerson. Une mauvaise installation en zone
dangereuse peut provoquer une explosion susceptible de causer des blessures graves, voire mortelles.
A. Zone dangereuse
B. Zone sûre
C. Câble à 2 conducteurs
D. PROFIBUS-PA
E. Barrière
F. Coupleur Ex
G. 4-20 mA
H. Sortie impulsions
I. PROFIBUS DP
J. Dispositif d'acquisition de signal
K. Dispositif d'acquisition de signal
L. Maître PROFIBUS DP
4.2 Voies disponibles
Signal
Voie A
Borne de
1
2
câblage
Options de
PROFIBUS-PA
(1)
voie
Manuel d'installation
A
B
x
Voie B
3
4
5
x
Sortie analogique
de sécurité intrinsè-
que
Voie C
6
7
8
Sortie impulsions
de sécurité intrinsè-
que
Câblage des voies
Août 2020
x
9
10
x
27
