3.5 Rotation du transmetteur sur le capteur (facultatif)
Dans les installations intégrées, il est possible d'orienter le transmetteur sur le capteur à 360º par incréments
de 45º.
Procédure
1. À l'aide d'une clé hexagonale de 4 mm, desserrer et retirer l'étrier maintenant la tête du transmetteur
en place.

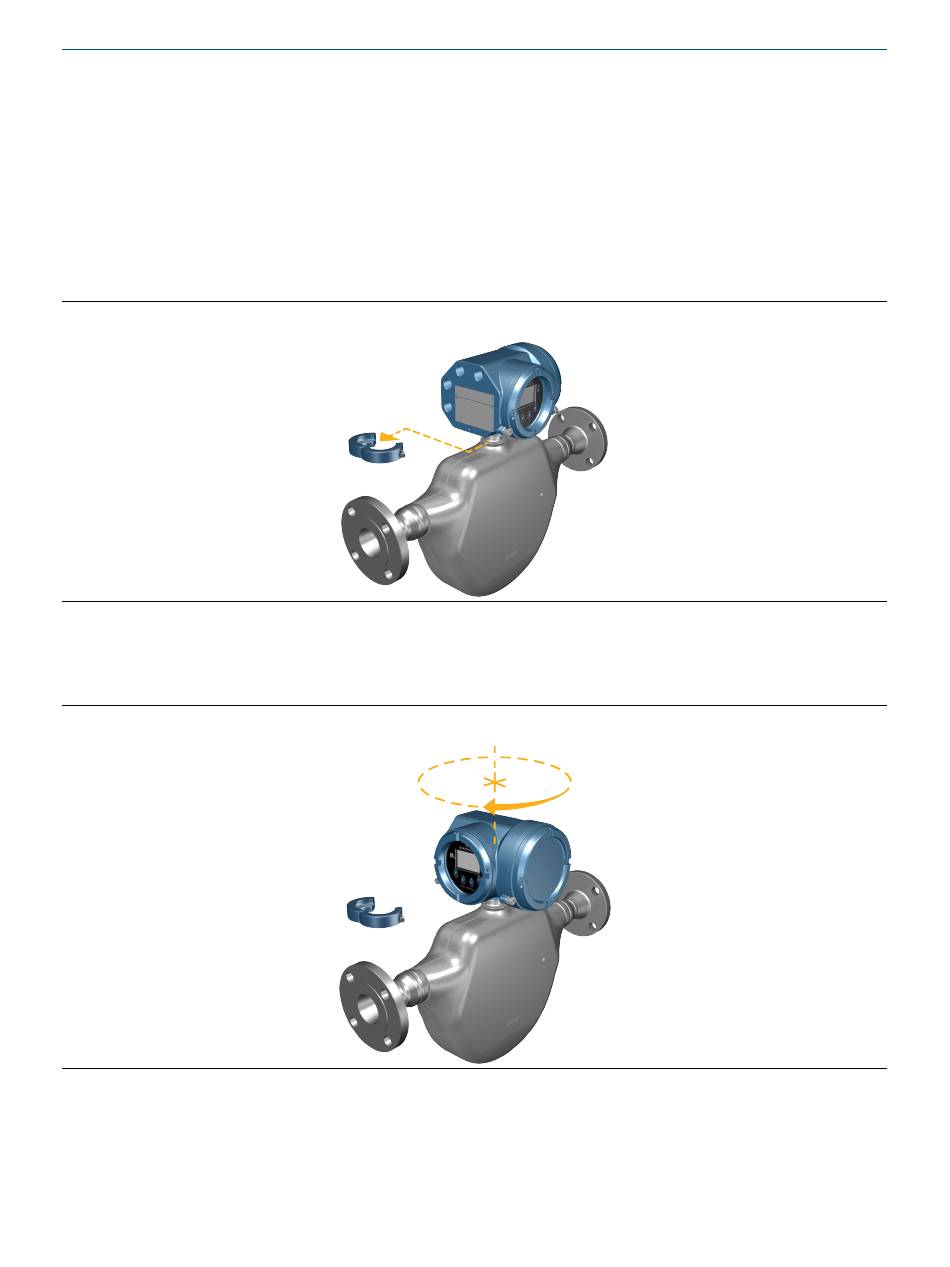

Illustration 3-12 : Retrait de l'étrier du capteur
2. Soulever délicatement le transmetteur et l'orienter dans la position désirée.
Il est possible d'orienter le transmetteur dans les huit positions, toutefois une butée l'empêche
d'effectuer une rotation complète de 360°.
Illustration 3-13 : Rotation de la tête du transmetteur
3. Reposer délicatement le transmetteur sur la base, en s'assurant que sa position est verrouillée.
