Manuel d'installation
MMI-20077217
2 Préparation
2.1 Liste de vérification pour l'installation
□
Si possible, installer le transmetteur à l'abri de la lumière directe du soleil. Les certifications pour zones
dangereuses peuvent imposer des limites environnementales plus restrictives pour le transmetteur.
□
S'il est envisagé d'installer le transmetteur dans une zone dangereuse :
ATTENTION
—
Vérifier que le transmetteur dispose de la certification appropriée pour zones dangereuses. Une
plaque signalétique de certification pour zones dangereuses est apposée sur le boîtier de chaque
transmetteur.
—
S'assurer que les câbles utilisés entre le transmetteur et le capteur sont conformes aux exigences
liées aux zones dangereuses.
—
Pour les installations ATEX/IECEx, respecter strictement les instructions de sécurité contenues dans
la documentation de certification ATEX/IECEx, disponible sur le DVD de documentation livré avec
l'appareil ou accessible sur www.emerson.com.
□
S'assurer de disposer du câble conducteur approprié et des pièces nécessaires à l'installation du câble.
Pour le câblage du transmetteur au capteur, vérifier que la longueur maximale du câble ne dépasse pas
305 m.
□
Veiller à utiliser les câbles suivants pour les différents raccordements :
—
Un câble de bus de terrain PROFIBUS-PA homologué, dédié aux terminaux de bus de terrain PROFIBUS-
PA
—
Un câble d'instrument blindé à paires torsadées et à fil de masse pour toutes les sorties
□
Le transmetteur peut être installé dans n'importe quelle configuration, tant que les entrées de câble ou
l'indicateur du transmetteur ne sont pas orientés vers le haut.
L'installation du transmetteur avec les entrées de câble ou l'indicateur orientés vers le haut présente un
risque d'infiltration de l'humidité de condensation dans le boîtier, ce qui pourrait endommager le
transmetteur.

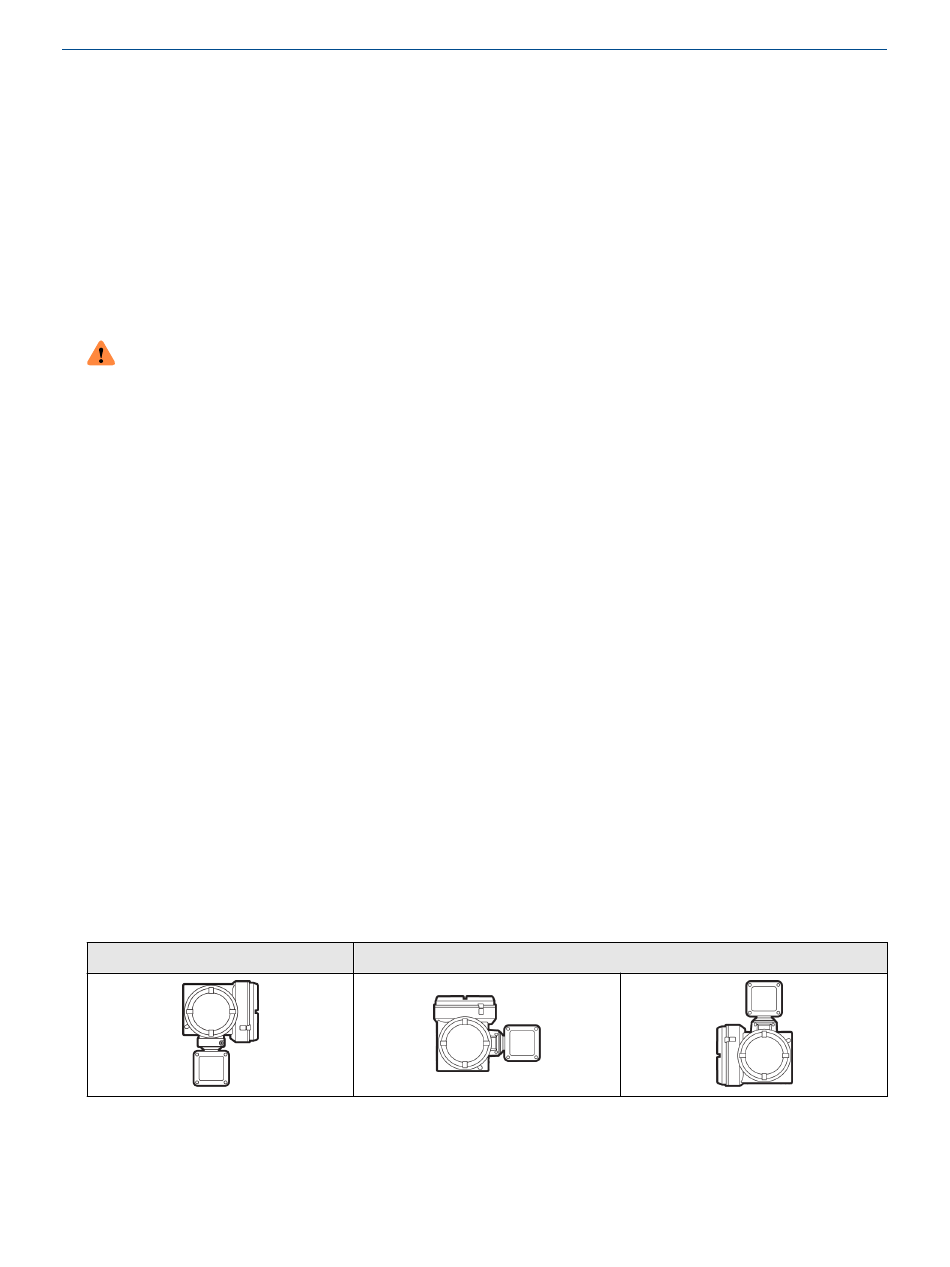

Des exemples d'orientation possibles du transmetteur sont présentés ci-après.
Orientation préférée
□
Monter le transmetteur dans un emplacement et selon une orientation satisfaisant les conditions
suivantes :
—
Prévoir un dégagement suffisant pour ouvrir le couvercle du boîtier du transmetteur. Prévoir à
l'installation un dégagement de 203 mm à 254 mm aux points d'accès de câblage.
Manuel d'installation
Autres orientations
Préparation
Août 2020
9
