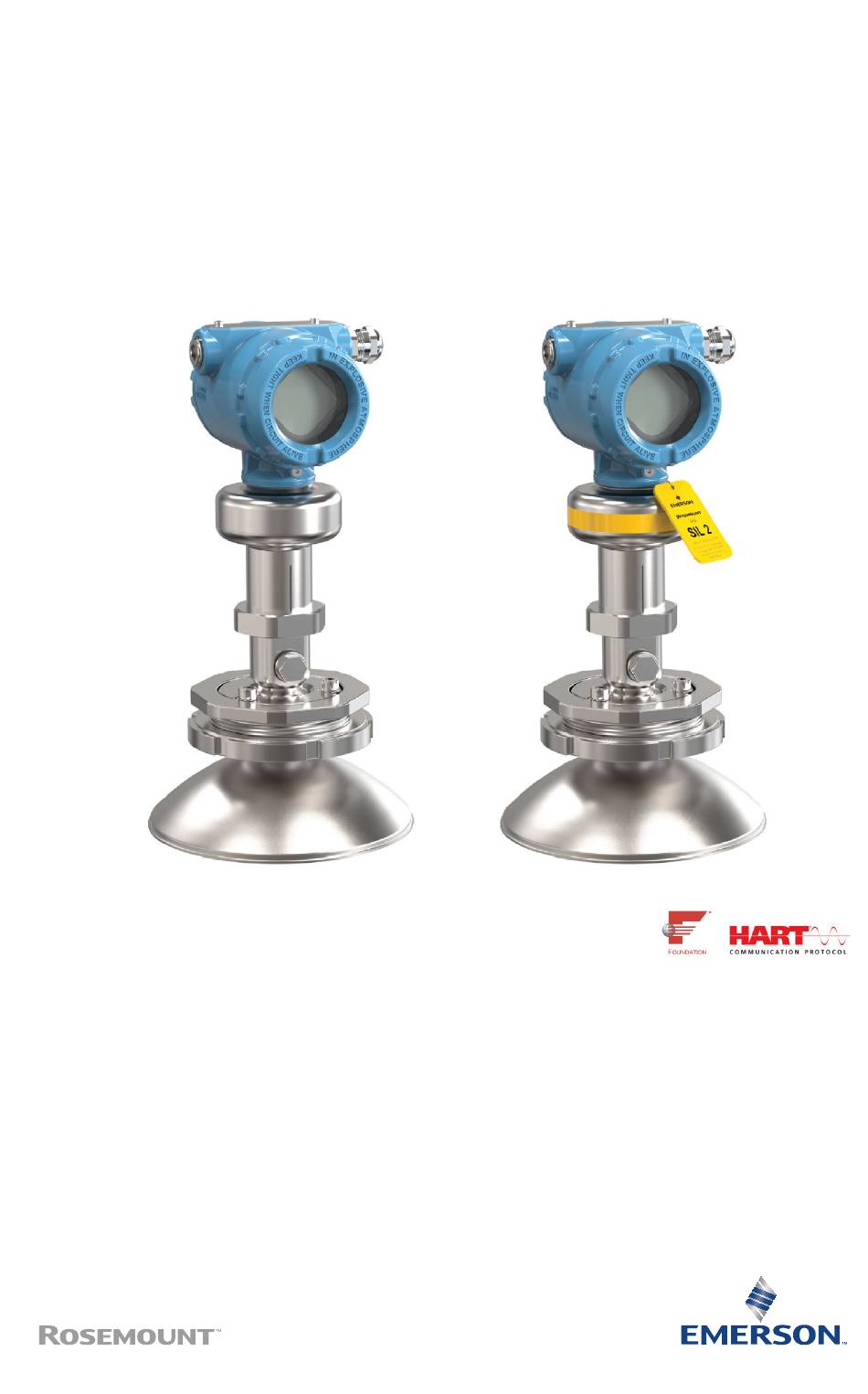

- Page 1 Guide condensé 00825-0303-4408, Rev BD Mars 2024 Transmetteurs de niveau Rosemount ™ 5408 et 5408:SIS Antenne parabolique...
- Page 2 Composants de l’antenne parabolique..................7 Montage du transmetteur......................9 Régler l’inclinaison de l’antenne....................22 Connexion du système de purge d’air..................26 Ajustement de l’orientation de l’indicateur (en option)............28 Préparation des raccordements électriques................29 Raccordement des câbles et mise sous tension..............37 Configuration..........................42 www.Emerson.com...
- Page 3 ® du transmetteur Rosemount 5408 avec bus de terrain F ™ OUNDATION Les manuels et ce guide sont également disponibles sous forme électronique à l’adresse suivante :Emerson.com\Rosemount. 1.1 Messages de sécurité ATTENTION Le non-respect des instructions d’installation et d’entretien sécurisés peut entraîner des blessures graves, voire mortelles.
- Page 4 ATTENTION Les fuites de procédé peuvent provoquer des blessures graves, voire mortelles. S’assurer que le transmetteur est manipulé avec précaution. Si le joint de procédé est endommagé, du gaz risque de s’échapper du bac. www.Emerson.com...
- Page 5 équipements des utilisateurs finaux. Cela s’applique à tous les systèmes utilisés au sein de l’installation. ATTENTION Surfaces chaudes La bride et le joint de procédé peuvent être chauds en raison de la température élevée du procédé. Laisser refroidir avant de procéder à l’entretien. www.Emerson.com...
- Page 6 Guide condensé 2 Validation du type de certification Pour les transmetteurs spécifiquement conçus pour les zones dangereuses et à certifications multiples : Procédure Cocher définitivement la case du type de certification sélectionné. Illustration 2-1 : Étiquette avec plusieurs types de certification www.Emerson.com...
- Page 7 Composants de l’antenne parabolique 3.1 Composants de la version filetée Illustration 3-1 : Composants A. Antenne B. Kit de bouchon de purge C. Manchon fileté D. Adaptateur M20 E. Écrou auto-freiné BSPP (G) 3½ po F. Adaptateur d’antenne avec joint à rotule G. Joint torique www.Emerson.com...
- Page 8 B. Kit de bouchon de purge C. Manchon fileté D. Adaptateur M20 E. Plaque de protection soudage F. Bille de bride G. Joint torique H. Bride clamp I. Rondelle J. Vis M8 K. Barre de protection soudage L. Joint à rotule www.Emerson.com...
- Page 9 2. Abaisser la bride et l’antenne dans le piquage. 3. Serrer les boulons et les écrous à un couple adapté au type de bride et de joint d’étanchéité. Que faire ensuite 1. Régler l’inclinaison de l’antenne. 2. Raccorder le système de purge d’air. www.Emerson.com...
- Page 10 3. Monter l’adaptateur d’antenne sur le couvercle de la bride/de trou d’homme. S’assurer que l’adaptateur d’antenne est fixé solidement au couvercle de la bride/de trou d’homme. A. Ø 3,98 ± 0,02 po (Ø 101 ± 0,6 mm) ou G 3½ po B. 0,59 po (15 mm) max. www.Emerson.com...
- Page 11 Guide condensé Mars 2024 4. Retirer l’adaptateur M20 et inspecter visuellement les joints toriques à la recherche de dommages et de saletés. 5. Insérer l’antenne avec précaution. 6. Fixer l’antenne. Torque 180 in-lb (20 N-m) 27 mm www.Emerson.com...
- Page 12 Torque 5 in-lb (0.5 N-m) H2 mm 8. Placer un joint d’étanchéité adapté sur la bride du bac. 9. Insérer l’antenne dans le bac. 10. Serrer les boulons et les écrous à un couple adapté au type de bride et de joint d’étanchéité. www.Emerson.com...
- Page 13 1. Monter les plaques de protection sur le couvercle de la bride/de trou d’homme. Ces plaques protègent les surfaces internes de la bille de bride des poussières et des étincelles générées lors du soudage. A. Ø 3,94 ±0,02 po (Ø 100 ±0,5 mm) B. 30 mm max. www.Emerson.com...
- Page 14 Guide condensé 2. Souder la bille de bride. 3. Retirer les plaques de protection et inspecter visuellement les surfaces internes de la bille de bride afin de vérifier l’absence de dommages et de saletés. 4. Monter le joint torique. www.Emerson.com...
- Page 15 Insérer le joint à rotule et placer la bride de serrage avec le marquage « 7 Nm » vers le haut. b) Serrer progressivement les vis M8. Torque 65 in-lb (7 N-m) H6 mm 6. Retirer l’adaptateur M20 et inspecter visuellement les joints toriques à la recherche de dommages et de saletés. www.Emerson.com...
- Page 16 Mars 2024 Guide condensé 7. Insérer l’antenne avec précaution. 8. Fixer l’antenne. Torque 180 in-lb (20 N-m) 27 mm 9. Serrer la vis de réglage. Torque 5 in-lb (0.5 N-m) H2 mm www.Emerson.com...
- Page 17 11. Insérer l’antenne dans le bac. 12. Serrer les boulons et les écrous à un couple adapté au type de bride et de joint d’étanchéité. Que faire ensuite 1. Régler l’inclinaison de l’antenne. 2. Raccorder le système de purge d’air. www.Emerson.com...
- Page 18 Mars 2024 Guide condensé 4.4 Montage du support Procédure 1. Monter le support sur le tube ou sur la paroi. Sur le tube : Sur la paroi : 2. Monter l’antenne sur le support. H6 mm 13 mm www.Emerson.com...
- Page 19 Guide condensé Mars 2024 3. Placer le niveau circulaire fourni au sommet de l’antenne. 4. Régler l’inclinaison de l’antenne. www.Emerson.com...
- Page 20 Mars 2024 Guide condensé 5. Serrer progressivement les deux vis M8. H6 mm 6. Retirer le niveau circulaire. www.Emerson.com...
- Page 21 Guide condensé Mars 2024 7. Installer la tête de transmission. Torque 355 in-lb (40 N-m) 60 mm Que faire ensuite 1. Raccorder le système de purge d’air. www.Emerson.com...
- Page 22 Ne pas desserrer les vis M8 en cours de fonctionnement. Une décharge des gaz sous pression peut se produire et entraîner des blessures graves, voire mortelles. Procédure 1. Desserrer les vis M8 jusqu’à ce que l’antenne puisse tourner librement. H6 mm www.Emerson.com...
- Page 23 Guide condensé Mars 2024 2. Tourner l’antenne de sorte que la connexion de purge d’air soit orientée vers la paroi du bac. 3. Placer le niveau circulaire fourni au sommet de l’antenne. www.Emerson.com...
- Page 24 Mars 2024 Guide condensé 4. Régler l’inclinaison de l’antenne. 5. Serrer progressivement les vis M8. Torque 65 in-lb (7 N-m) H6 mm 6. Retirer le niveau circulaire. www.Emerson.com...
- Page 25 Guide condensé Mars 2024 7. Installer la tête de transmission. Aligner le repère du module de détection avec le raccordement de purge d’air. Torque 355 in-lb (40 N-m) 60 mm 36 mm www.Emerson.com...
- Page 26 A. Purge d’air ? B. Non C. Oui D. Utiliser du produit d’étanchéité pour filetage ou un joint d’étanchéité, conformément aux procédures appliquées sur le site considéré. E. G ⅜ po F. 0,3 à 0,4 po (8 à 10 mm) (joint d’étanchéité non compris) www.Emerson.com...
- Page 27 Guide condensé Mars 2024 6.1 Spécifications d’alimentation d’air d’arrivée • Pression maximale : 190 psi (13 bar) • Pression recommandée : 100 à 115 psi (7 à 8 bar) • Raccordement d’entrée et de sortie : BSPP (G) ⅜ po • Consommation d’air : 252 gal/min à 65 psi (955 l/min à 4,5 bar) www.Emerson.com...
- Page 28 (jusqu’à 360° de l’extrémité du filetage). 3. Resserrer la vis de réglage. Illustration 7-1 : Rotation du boîtier du transmetteur Torque 30 in-lb (3 N-m) H3/32 in. www.Emerson.com...
- Page 29 8.3 Consommation d’énergie 1 W max., intensité de 23 mA max. 8.4 Mise à la terre S’assurer que la mise à la terre est effectuée conformément aux normes électriques locales et nationales. Le non-respect de cette consigne peut altérer la protection assurée par l’équipement. www.Emerson.com...
- Page 30 à la terre avec une impédance minimale. Deux connexions de vis de mise à la terre sont prévues (voir Illustration 8-1). Illustration 8-1 : Vis de mise à la terre A. Vis de mise à la terre interne B. Vis de mise à la terre externe www.Emerson.com...
- Page 31 8.5 HART 4-20 mA ® 8.5.1 Alimentation Le transmetteur fonctionne avec une tension de 12 à 42,4 Vcc (12 à 30 Vcc dans des installations de sécurité intrinsèque) au niveau des bornes du transmetteur. www.Emerson.com...
- Page 32 Un bouchon de charge doit être installé aux deux extrémités de chaque segment du bus de terrain. Pour un transmetteur doté d’un bouchon de charge intégré, raccorder un fil de raccordement entre les bornes « TERMINATE ON » pour activer le bouchon de charge. www.Emerson.com...
- Page 33 Guide condensé Mars 2024 8.7 Schéma de câblage Illustration 8-4 : Communication 4-20 mA/HART ® A. Interface de communication portative B. Barrière SI certifiée (pour les installations de sécurité intrinsèque uniquement) C. Modem HART D. Résistance de charge (≥ 250 Ω) E. Ampèremètre F. Alimentation www.Emerson.com...
- Page 34 B. Barrière SI certifiée (pour les installations de sécurité intrinsèque uniquement) C. Modem HART D. Résistance de charge (≥ 250 Ω) E. Ampèremètre F. Alimentation G. Bouchon bleu H. Borne de TEST Remarque Ne débrancher la fiche bleue que pendant la procédure de mesure du courant de boucle. www.Emerson.com...
- Page 35 Illustration 8-6 : Bus de terrain F ™ OUNDATION A. Interface de communication portative B. Barrière SI certifiée (pour les installations de sécurité intrinsèque uniquement) C. Modem bus de terrain F OUNDATION D. Alimentation Les bornes ne sont pas polarisées. www.Emerson.com...
- Page 36 C. Bouchon de charge intégré (raccorder le cavalier si le dernier appareil se trouve sur le segment de bus de terrain) D. Connexion en chaîne vers d’autres appareils E. Interface de communication portative F. Modem de bus de terrain G. Alimentation H. Concentrateur de terrain Rosemount 2410 ™ www.Emerson.com...
- Page 37 Guide condensé Mars 2024 9 Raccordement des câbles et mise sous tension Procédure Vérifier que l’alimentation électrique est déconnectée. 2. Retirer le couvercle. 3. Retirer les bouchons en plastique. www.Emerson.com...
- Page 38 Identification de la taille et du type de filetage : 5. Raccorder les câbles. Torque 7 in-lb (0.8 N-m) 6. Mettre correctement le boîtier à la terre. Sauf indication contraire, les entrées de conduits/câbles du boîtier du transmetteur utilisent un filetage NPT ½ -14. www.Emerson.com...
- Page 39 8. Obturer tout port non utilisé avec le bouchon métallique inclus. Appliquer du ruban en PTFE ou un autre produit d’étanchéité sur le filetage. 9. Assembler et fixer le couvercle. a) Vérifier que la vis de blocage du couvercle est entièrement vissée dans le boîtier. H2.5 mm www.Emerson.com...
- Page 40 Tourner la vis de blocage dans le sens antihoraire jusqu’à ce qu’elle touche le couvercle. Remarque Requis uniquement pour les installations antidéflagrantes. d) Tourner la vis de blocage de ½ tour supplémentaire dans le sens antihoraire pour fixer le couvercle. www.Emerson.com...
- Page 41 Guide condensé Mars 2024 10. Raccorder l’alimentation électrique. Remarque L’indicateur LCD peut mettre jusqu’à 15 secondes pour s’allumer. www.Emerson.com...
- Page 42 Rosemount Radar Master Plus. Information associée Emerson.com/RosemountRadarMasterPlus 10.2.1 Téléchargement du configurateur d’appareil AMS Le configurateur d’appareil AMS est un logiciel de configuration des appareils de terrain Emerson utilisant la technologie FDI. Procédure Télécharger le logiciel sur Emerson.com/AMSDeviceConfigurator. 10.3 Vérification du fichier Device Driver Procédure 1.
- Page 43 éléments nécessaires au fonctionnement de base. Procédure 1. Si un logiciel compatible avec la technologie FDI ou DTM est utilisé, sélectionner Overview (Aperçu) → Rosemount Radar Master Plus. 2. Sous Configure (Configuration), sélectionner → Guided Setup (Configuration guidée) et suivre les instructions qui s’affichent à l’écran. www.Emerson.com...
- Page 44 © 2024 Emerson. Tous droits réservés. Les conditions générales de vente d’Emerson sont disponibles sur demande. Le logo Emerson est une marque de commerce et une marque de service d’Emerson Electric Co. Rosemount est une marque de l’une des sociétés du groupe Emerson.
