Câblage des voies
Août 2020
Hautes et basses tensions de la sortie impulsions pour les installations en
zone sûre

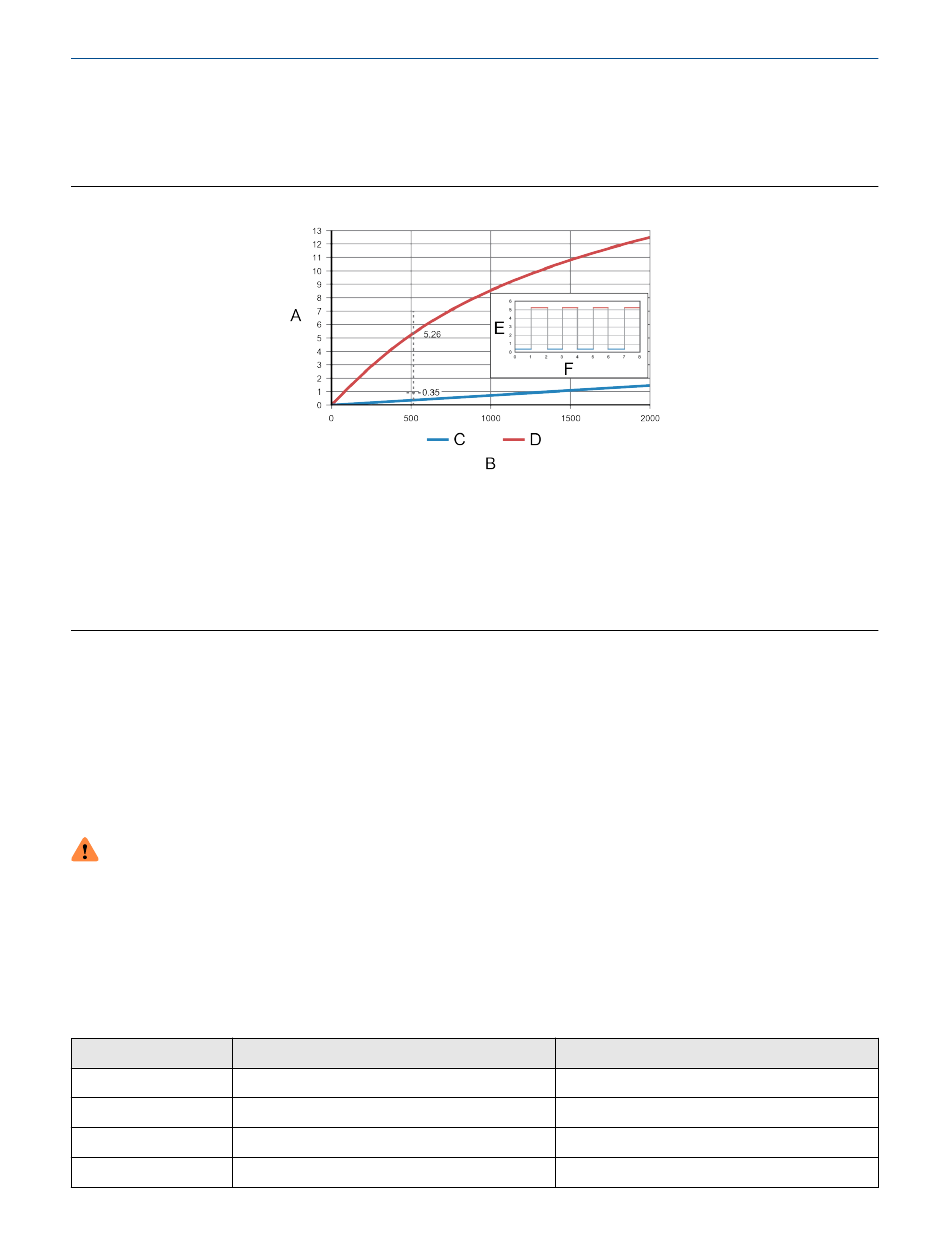

Illustration 4-8 : Alimentation 24 Vcc
A. Tension de sortie (V)
B. Résistance de charge RL (Ω)
C. Basse tension
D. Haute tension
E. Tension (volts)
F. Temps
Équation de haute et basse tension
Haute tension ≈ (Valim – 0,8) * RL / (1 706 + RL)
Basse tension ≈ 0,0007 * RL
4.7 Câblage pour les installations en zone dangereuse
Appliquer les procédures suivantes pour les installations en zone dangereuse.
ATTENTION
Un mauvais câblage dans un environnement dangereux peut provoquer une explosion. Installer le
transmetteur dans une zone compatible avec le certificat pour atmosphères explosives mentionné sur la
plaque signalétique du transmetteur.
4.7.1 Paramètres pour les installations en zone dangereuse
Paramètres d'entité de l'entrée
Paramètre
Sortie 4-20 mA
Tension (Ui)
30 V
Courant (Ii)
484 mA
Alimentation (Pi)
2,05 W
Capacité interne (Ci)
0,27 nF
34
Manuel d'installation
Sortie impulsions et sortie tout-ou-rien
30 V
484 mA
2,05 W
11,27 nF
Transmetteurs Micro Motion 5700 avec Profibus PA
MMI-20077217
