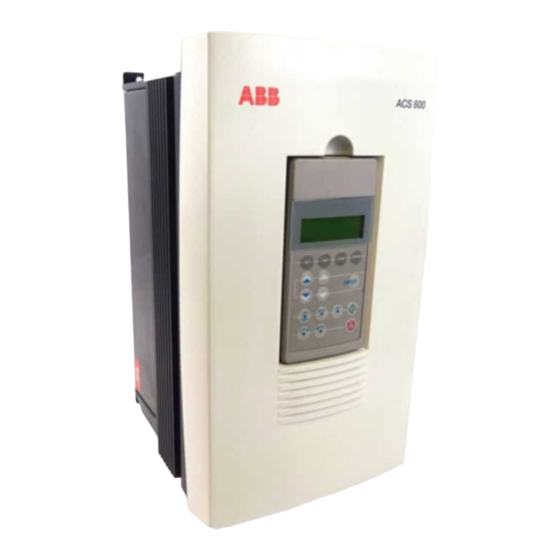

ABB ACS 600 Guide D'installation

ACS 600
LE CONTENU DE L'EMBALLAGE : ACx 601, manuel(s), compte-rendu d'essais, options commandées, aide-mémoire.
LES CONDITIONS CLIMATIQUES DU SITE D'INSTALLATION : voir manuel.
LE DEGAGEMENT AUTOUR DE L'ACx 600 : 300 mm minimum au-dessus et sous l'appareil, 50 mm de chaque côté.
LA SURFACE DE MONTAGE : verticale, plane et solide, protégée de la chaleur, de l'humidité et de la condensation.
LA DISPONIBILITE DE CERTAINS ACCESSOIRES : voir manuel pour les caractéristiques des fusibles, du sectionneur et des câbles.
VERIFIEZ QUE L'ALIMENTATION SECTEUR EST SECTIONNEE/ISOLEE.
CONSIGNEZ LE SECTIONNEUR EN POSITION OUVERTE.
L'ACx 600 DOIT ETRE INSTALLE PAR UN PERSONNEL COMPETENT.
EN CAS DE DOUTE, NE PAS PROCEDER A L'INSTALLATION.
1
2.
1. Prenez les mesures et marquez
l'emplacement des 4 trous de fixation.
2. Percez les trous. 3. Vissez les vis.
4
STOP
POUR L'INSTAL-
LATION DES
OPTIONS, VOIR
INSTRUCTIONS A
PART INCLUSES
A LA LIVRAISON.
1. Retirez l'isolant du câble moteur et du
câble réseau. Torsadez ensemble les fils du
blindage. 2. Percez des orifices dans les
passe-câbles des câbles moteur et réseau.
Avant d'effectuer l'installation, vérifiez
6-7
1.
15
3.
Placez les pattes de fixation de l'ACx 600 sur
les vis et serrez à fond les 4 vis. Nota: Sou-
levez l'ACx 600 par le coffret, jamais par le
capot.
5
1.
2.
Guide d'installation
ACS/ACC/ACP 601-0005-3 ... -0016-3,
-0006-5 ... -0020-5 et -0009-6 ... -0020-6
2
10
6-7
1. Retirez les deux vis. 2. Relevez le bord
inférieur du capot. 3. Débranchez le câble de
la prise X2. Retirez complètement le capot.
6
INPUT
300 mm de
dégagement
Câble réseau
Introduisez les câbles moteur et réseau par la
plaque de fond.
3
X2
3.
1.
2.
STOP
OUTPUT
VERIFIEZ
L'ISOLEMENT
DES EN-
ROULEMENTS
DU MOTEUR,
Câble
ET DES CA-
moteur
BLES MOTEUR
ET RESEAU.
Voir manuel.
7
