90°

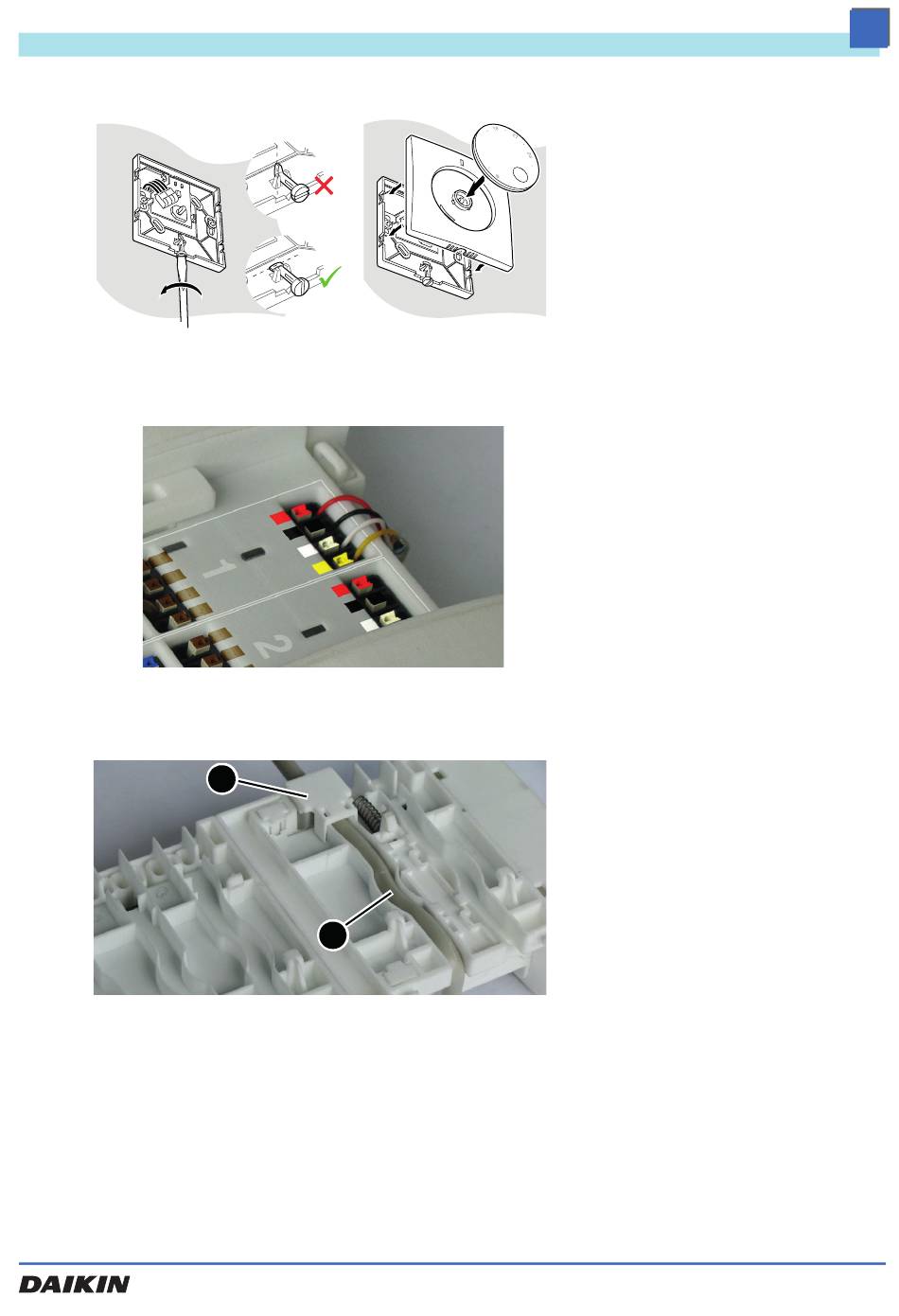

Afb. 5-13: Montage bovenste deel van de behuizing
Afb. 5-14: Ruimtesensor Draadgebonden aansluiten
A
Afb. 5-15: Kabel leggen
RoCon UFH
Montage
B
6. Draai de nokschroef op de
ruimteregelaar met een
schroevendraaier 90° tegen
de klok in.
7. Plaats het bovenste deel van
de behuizing en de draai-
knop terug.
8. Sluit de kabeladers van de
ruimtesensor aan op de
klemmen in dezelfde kleur
van de bijbehorende verwar-
mingskring.
9. Leg de kabel aan de achter-
zijde van het product in de
kabelgeleiding (B).
10. Bevestig de kabel van de
ruimtesensor en de kabel
van de thermische stelaan-
drijving door middel van de
kabelklem (A).
11. Doe hetzelfde met alle
andere kabels.
