4.2 Aperçu
Module de base RoCon UFH-BM

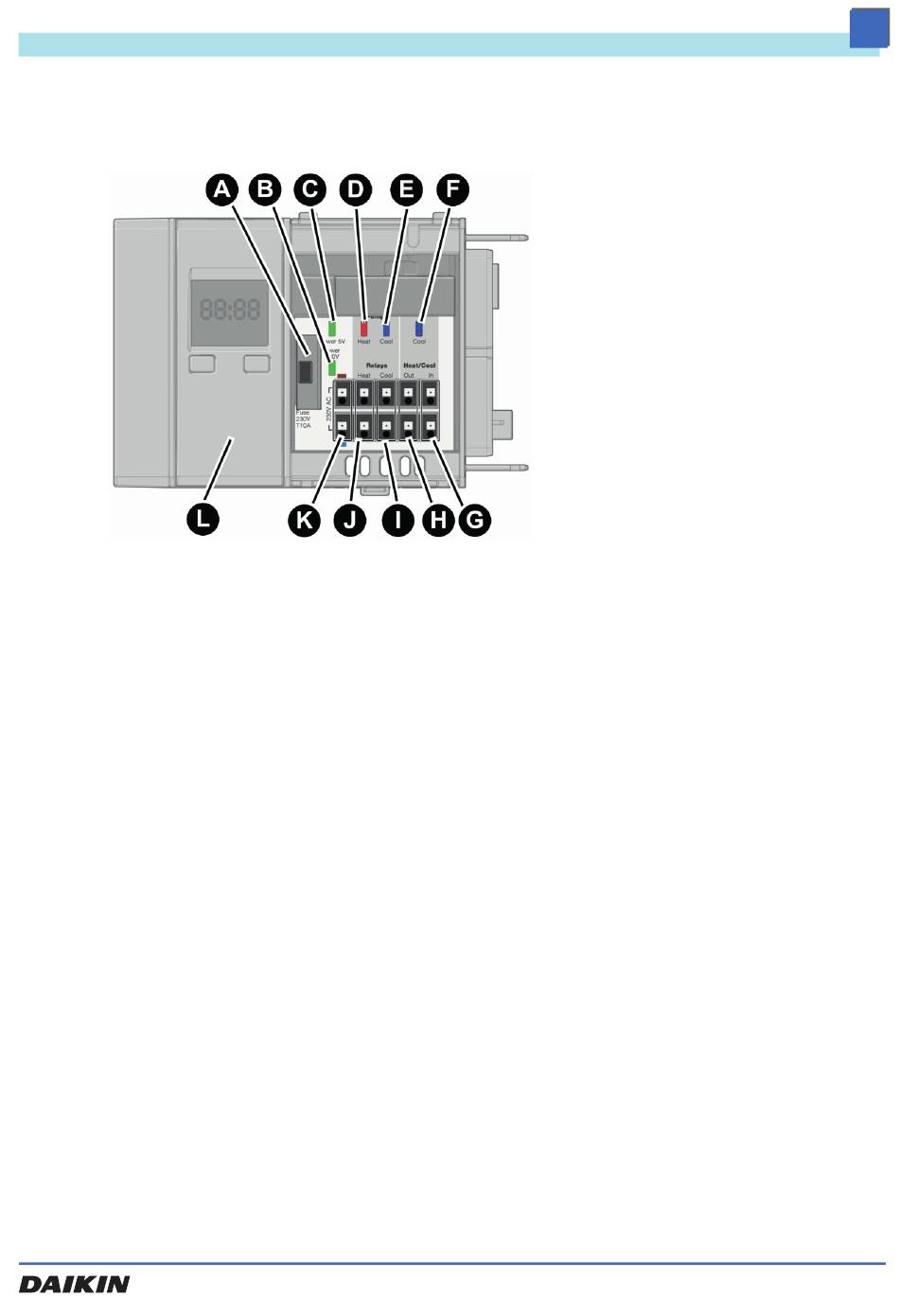

Fig. 4-1: Vue de face du module de base
Description du produit
RoCon UFH
A. Compartiment à fusibles
B. Marche tension secteur (DEL
verte)
C. Marche 5 V (DEL verte)
D. Pompe de chauffage (DEL
rouge)
E. Pompe de refroidissement
(DEL bleue)
F. Refroidissement (DEL bleue)
G. Entrée commutation chauf-
fage/refroidissement
H. Sortie cascade du relais
chauffage/refroidissement
I. Contact de relais pompe de
refroidissement
J. Contact de relais pompe de
chauffage
K. Tension secteur 230 V CA
L. Module d'horloge (optionnel)
