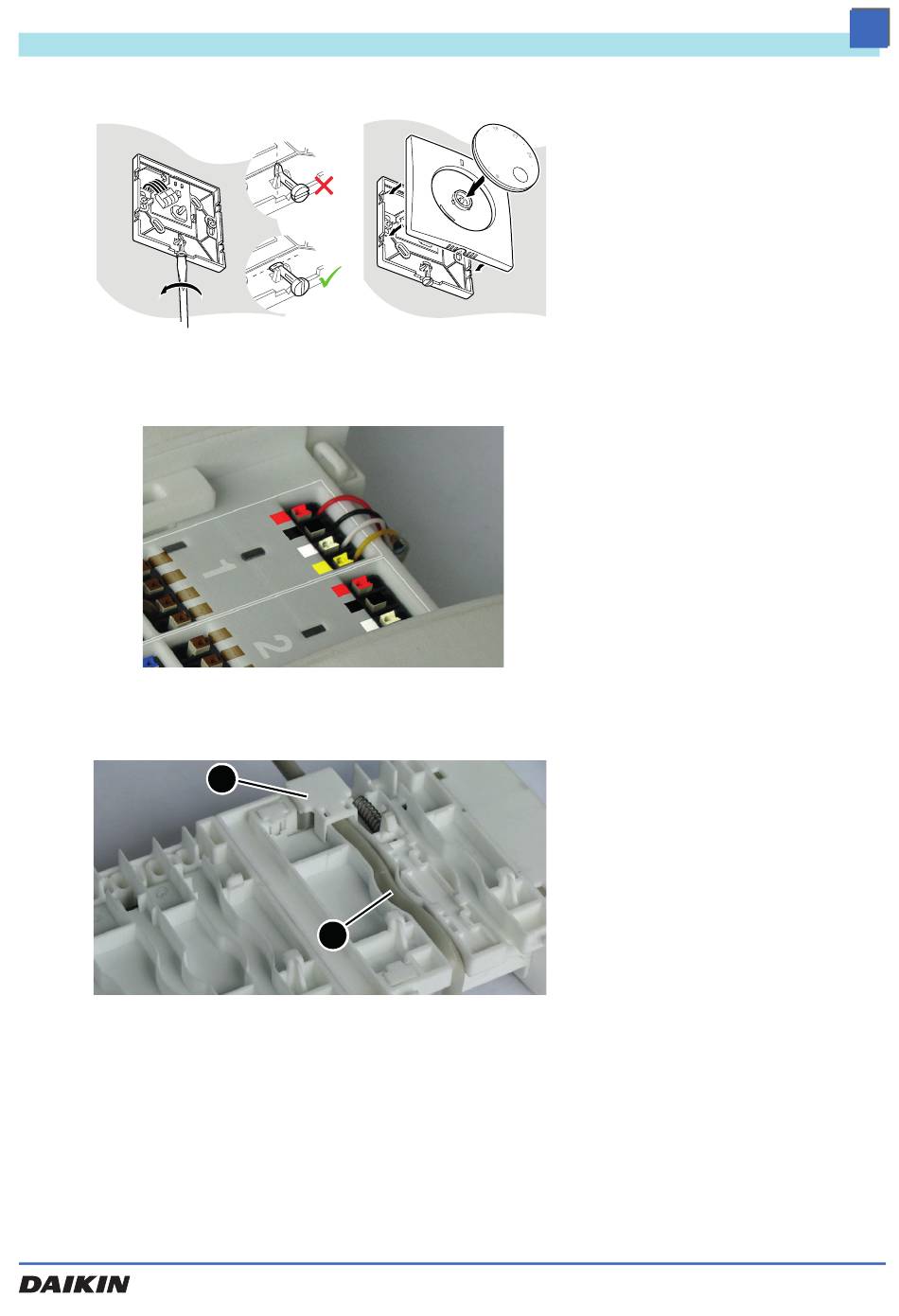

Fig. 5-13: Assemblage de la partie supérieure du produit
Fig. 5-14: Raccordement du câble du thermostat d'ambiance
A
Fig. 5-15: Pose du câble
RoCon UFH
Montage
B
6. À l'aide d'un tournevis, tour-
ner la vis à ergot du thermos-
tat d'ambiance de 90° dans
le sens anti-horaire.
7. Remettre en place la partie
supérieure du boîtier et le
bouton rotatif.
8. Raccorder les fils conduc-
teurs du câble du thermostat
d'ambiance aux bornes du
circuit de chauffage corres-
pondant en faisant corres-
pondre les couleurs.
9. Poser le câble au dos du pro-
duit dans le passe-câble (B).
10. Fixer le câble du thermostat
d'ambiance et le câble de la
vanne thermique avec le
serre-câble (A).
11. Procéder de la même
manière avec tous les autres
câbles.
