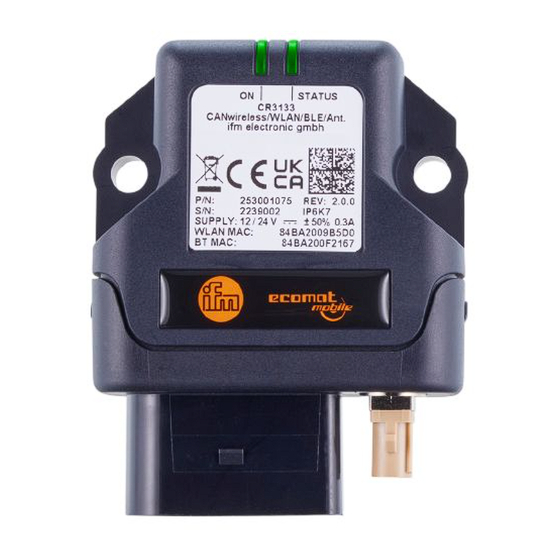

- Page 1 Notice d'utilisation CANwireless CR3133...
- Page 2 CR3133 CANwireless Contenu Remarques préliminaires ............Symboles utilisés .
- Page 3 CANwireless CR3133 1 Remarques préliminaires Notice d’utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l’appareil / l’emballage ou sur documentation.ifm.com. 1.1 Symboles utilisés Condition préalable Action à effectuer Réaction, résultat [...] Désignation d'une touche, d'un bouton ou d'un affichage Référence...
- Page 4 CR3133 CANwireless 2 Consignes de sécurité • L’appareil décrit ici est un composant à intégrer dans un système. – L’installateur du système est responsable de la sécurité du système. – L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à...
- Page 5 CANwireless CR3133 3 Usage prévu L’appareil permet le transfert sans fil de données CAN d’un véhicule ou d'une machine vers un autre appareil CANwireless ou Bluetooth, via une interface WLAN ou Bluetooth. Les modes disponibles sont le pont CAN entre machines ou la liaison sans fil directe avec un autre type d’appareil. Interfaces disponibles : Bluetooth et WLAN...
- Page 6 CR3133 CANwireless 4 Fonction L’appareil permet un accès sans fil à l'interface CAN des engins mobiles pour l'échange de données ou le diagnostic de défauts. L’appareil dispose d’une connexion pour une antenne externe ce qui permet d’augmenter la portée. Le paramétrage de l’appareil s’effectue via l'interface CAN. 4.1 Pont CAN via Bluetooth Le pont CAN via Bluetooth permet la communication M2M (machine-machine) entre deux machines.
- Page 7 CANwireless CR3133 5 Montage u Mettre l’installation hors tension avant le montage. L’appareil peut être monté en position horizontale avec les connecteurs orientés vers le bas. Un montage avec les connecteurs orientés vers le haut n’est pas autorisé. L’appareil doit être fixé avec l’arrière contre la surface de montage. INFORMATION IMPORTANTE Sollicitation par choc plus forte >...
- Page 8 CR3133 CANwireless 6 Raccordement électrique 6.1 Connecteurs 1 : Connecteur Micro Timer II, 14 pôles (CAN, alimentation, entrées, sorties) 2 : Connecteur FAKRA, codage I 6.1.1 Tension d’alimentation, interface CAN, entrées et sorties Fig. 2: Connecteur Micro Timer II, 14 pôles 1 : VCC / borne 30 (alimentation) 2 : Réglage usine 1 (entrée) 3 :...
- Page 9 CANwireless CR3133 7 Eléments de visualisation 1 : LED ON 2 : LED STATUS 7.1 LED ON Couleur Etat Signification éteinte Appareil éteint ou en mode veille. verte clignotement lent L’appareil est en mode mise à jour et prêt à recevoir une mise à jour du Firmware. La LED ON et la LED STATUS clignotent simultané- ment.
- Page 10 CR3133 CANwireless Couleur Etat Signification verte clignotement (LED activée 200 ms, L’appareil s'initialise. désactivée 200 ms, activée 200 ms, désactivée 1000 ms) verte clignotement (LED activée 200 ms, L’appareil est prêt pour une connexion. désactivée 200 ms) verte allumée L’appareil a établi une connexion. L’appareil fonctionne parfaitement.
- Page 11 • Logiciel de configuration – ifm Maintenance Tool – Extension de configuration mobileIoT Device pour ifm Maintenance Tool Les détails sur la configuration de l’appareil se trouvent dans la documentation d’ifm Maintenance Tool. 8.2 Raccorder l’appareil u Raccorder l’antenne à l’appareil.
- Page 12 CR3133 CANwireless 8.3.1 CANopen L’appareil est configuré de série de manière à recevoir des messages CANopen comme Tx SDOs, Rx SDOs et des messages d’erreur (EMCY). L’appareil traite les messages sans les transmettre à l’interface sans fil. Ce comportement peut être adapté avec l’objet suivant. Fonctions Index Sous-index...
- Page 13 CANwireless CR3133 w Les LED ON et STATUS sont toutes les deux allumées en orange. w Les réglages d’usine de l’appareil sont restaurés. u Attendre que la LED STATUS clignote en vert. w La LED STATUS clignote en vert. w Les réglages d’usine de l’appareil sont restaurés. 8.3.3 Filtrage des messages CAN Il est possible de configurer dans l’appareil les messages CAN qui sont transmis de l’interface CAN à...
- Page 14 CR3133 CANwireless Description Hexa Binary MaskValue 0x0F8 0b000.1111.1000 RESULT 0x010 0b000.0001.0000 →Avec ces réglages l’ID CAN 0x123 est refusé ; Les messages avec cet ID ne sont pas transmis. 8.3.4 Fonctionnement du filtre Le filtre qui est réglé sur l’appareil, comprend deux composants : le filtre (FilterValue) et le masque (MaskValue).
- Page 15 CANwireless CR3133 Seuls les messages avec l’ID CAN 0x123 doivent être transmis. Description Hexa Binary Message CAN reçu 0x123 0b001.0010.0011 FilterValue 0x123 0b001.0010.0011 checkedCANid 0x000 0b000.0000.0000 MaskValue 0xFFF 1b111.1111.1111 RESULT 0x000 0b000.0000.0000 → Seul l’ID CAN 0x125 est autorisé ; Les messages avec cet ID sont transmis. →...
- Page 16 CR3133 CANwireless Description Hexa Binary 0x629 0b110.0010.1001 XNOR MaskValue 2 0xFF0 1b111.1111.0000 8.3.5 Downsampling La durée de downsampling permet de réduire le nombre de messages via l’interface radio. Elle est réglée par incréments de 10 ms. La valeur configurée (par ex. 20) retarde la réception et l’envoi des messages CAN (20 x 10 ms = 200 ms).
- Page 17 CANwireless CR3133 Fonctions Index Sous-index Description Mask Setting (MaskValue) 0x5023 0x01...0x08 Objet volatile dans lequel la MaskValue est configurée pour les huit filtres. volatile Ce réglage est directement appliqué par le filtre et peut être adapté de manière dynamique. Le filtre est uniquement actif lorsque l’interface radio est ac- tive.
- Page 18 CR3133 CANwireless Objet Index Sous-index Type de données Configuration Security mode Bluetoo- 0x3002 0x03 Unsigned 8 0 : Arrêter th 2.1 Bluetooth PIN 0x3002 0x06 Unsigned 8 Saisir un code PIN à quatre chiffres Par défaut : 0000 Connection Command 0x3010 0x01 Unsigned 8 2 : Connexion à...
- Page 19 CANwireless CR3133 Objet Index Sous-index Type de données Configuration Gateway address 0x3000 0x0c Visible_string 192.168.0.1 Primary DNS Server 0x3000 0x0d Visible_string 192.168.0.1 Secondary DNS Server 0x3000 0x0e Visible_string 192.168.0.2 Connection Command 0x3010 0x01 Unsigned 8 0 : Par défaut Server Enable 0x3010 0x15 Unsigned 8...
- Page 20 CR3133 CANwireless Objet Index Sous-index Type de données Configuration Gateway address 0x3000 0x0c Visible_string 192.168.0.1 Primary DNS Server 0x3000 0x0d Visible_string 192.168.0.1 Secondary DNS Server 0x3000 0x0e Visible_string 192.168.0.2 Connection Command 0x3010 0x01 Unsigned 8 0 : Par défaut Server Enable 0x3010 0x15 Unsigned 8...
- Page 21 CANwireless CR3133 Objet Index Sous-index Type de données Configuration PMM Shutdown Delay 0x3333 0x32 Unsigned 16 Temps en secondes Time Après la déconnexion de la borne 15, non-volatile l’appareil continue de fonctionner pen- dant la durée configurée ici puis passe en mode veille. Par défaut : 60 s Cette fonction est uniquement active lorsque le bit 7 « PMM Wakeup en-...
- Page 22 9 Maintenance, entretien et élimination L’appareil est sans maintenance. u En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm. u Ne pas ouvrir l’appareil. Aucune opération de maintenance ne peut être effectuée par l’utilisateur. L’appareil ne doit être réparé que par le fabricant.
