Notice d'utilisation

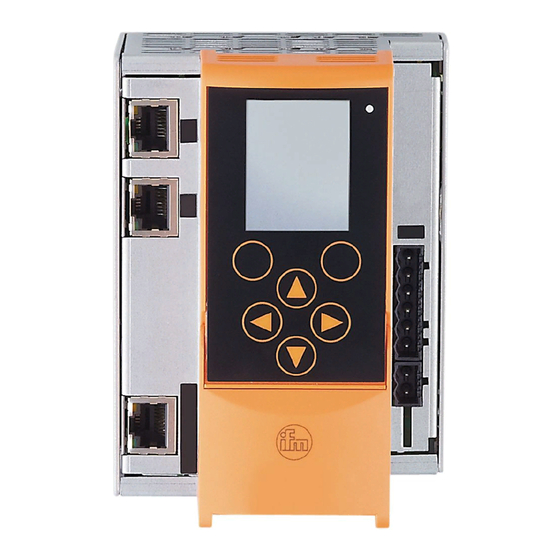

SmartPLC DataLine
avec interface EtherCAT esclave
FR
AC1433 / AC1434

Publicité

Table des Matières
loading

Sommaire des Matières pour IFM AC1433

  • Page 1 Notice d'utilisation SmartPLC DataLine avec interface EtherCAT esclave AC1433 / AC1434...
  • Page 2: Table Des Matières

    Contenu 1 Remarques préliminaires �������������������������������������������������������������������������������������4 1�1 Remarques sur ce document ������������������������������������������������������������������������4 1�2 Explication des symboles ������������������������������������������������������������������������������4 2 Consignes de sécurité �����������������������������������������������������������������������������������������4 2�1 Montage et raccordement électrique �������������������������������������������������������������5 2�2 Interventions sur l'appareil �����������������������������������������������������������������������������5 3 Fonctionnement et caractéristiques ���������������������������������������������������������������������5 3�1 Interfaces de configuration X3, X8 ����������������������������������������������������������������6 3�2 Interface bus de terrain X6 et X7 �������������������������������������������������������������������6 3�3 Alimentation électrique ����������������������������������������������������������������������������������6 4 Montage ���������������������������������������������������������������������������������������������������������������6...
  • Page 3 10 Schéma d'encombrement ��������������������������������������������������������������������������������16...
  • Page 4: Remarques Préliminaires

    1.1 Remarques sur ce document Ce document s'applique à tous les appareils du type "SmartPLC DataLine avec interface EtherCAT esclave" (référence : AC1433 /AC1434)� Il fait partie de l'appareil et fournit des informations sur l'utilisation correcte du produit�...
  • Page 5: 2�1 Montage Et Raccordement Électrique

    ► Eviter la pénétration de corps étrangers métalliques� 3 Fonctionnement et caractéristiques Le SmartPLC DataLine avec interface EtherCAT esclave intègre un (AC1433) ou deux (AC1434) maîtres AS-i, un serveur WEB et une interface EtherCAT esclave� • Il contrôle l'échange de données avec le niveau capteurs / actionneurs�...
  • Page 6: 3�1 Interfaces De Configuration X3, X8

    3.1 Interfaces de configuration X3, X8 • RJ45, paire torsadé (10 Mbps et 100 Mbps) • TCP/IP - Transport Control Protocol/Internet Protocol • UDP/IP - User Datagram Protocol • EtherCAT (maître) • Modbus TCP (maître/esclave) • Variables réseau globales 3S •...
  • Page 7: Raccordement Électrique

    5 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié� ► Avant le raccordement de l'appareil mettre l'installation hors tension� ► Respecter les règlements nationaux et internationaux relatifs à l'installation de matériel électrique� ► Raccorder l'appareil selon les indications sur les bornes� ►...
  • Page 8: 5�1�2 Alimentation De L'appareil Et Des Faisceaux As-I Via Alimentation As-I

    5.1.2 Alimentation de l'appareil et des faisceaux AS-i via alimentation AS-i ► Fixer le shunt AUX sur connecteur X2� ► Raccorder l'alimentation AS-i� Bus AS-i 1 ► Raccorder les broches désignées AS-i 1+ et AS-i 1- de la borne X1 à l'alimentation AS-i (par ex�...
  • Page 9: Schéma De Branchement

    Il est possible d'alimenter l'appareil et les deux faisceaux AS-i avec le module passif de découplage des données AC1250 et une alimentation DC (TBTS/TBTP 21,5 V���31,6 V)� La tension de sortie choisie sur l'alimentation correspond aussi à la valeur des tensions des bus AS-i générées� La tension de sortie de l'alimentation utilisée est à...
  • Page 10: Eléments De Service Et De Visualisation

    6 Eléments de service et de visualisation 1: LED appareil H1 verte / jaune / rouge 2: Touches de fonction 3: Boutons de navigation 4: Bus AS-i et raccordement FE X1 5: Alimentation en tension appareils 24 V X2 ou shunt AUX 6: Couvercle avant 7: Slot pour carte SD 8: Interface de configuration 1 X3...
  • Page 11: 6�1 Indicateurs Led

    6.1 Indicateurs LED 6.1.1 LED appareil H1 La LED de la face avant signale l'état de l'appareil et des systèmes raccordés� Etat LED Description LED verte allumée : ► L'appareil est démarré ► Aucun message d'avertissement n'est présent ► Aucun message d'erreur n'est présent LED jaune clignote lentement ►...
  • Page 12: Fonctionnement

    7 Fonctionnement 7.1 Réglages Pendant le fonctionnement, l'afficheur est désactivé après 10 minutes sans opération� ► Activer l'afficheur en appuyant sur n'importe quel bouton� 7.1.1 Sélection langue ► Modifier la langue de l'appareil en appuyant simultanément sur le bouton ► et le bouton ▲...
  • Page 13: 7�2�1 Eléments De Navigation

    7.2 Navigation 7.2.1 Eléments de navigation 1: Sélection 2: Plage de fonctionnement 3: Inscriptions des touches de fonction 4: Compas de navigation 5: Barre d'état navigation 6: Barre de navigation principale 7: Barre d'informations...
  • Page 14: 7�2�2 Pictogrammes Et Navigation Principale

    7.2.2 Pictogrammes et navigation principale Quicksetup (sommaire du menu nécessaire à une configuration de base) • Projeter tout Comparaison de la projection pour le maître AS-i 1 et le maître AS-i 2 (seulement AC1434) • Mode de fonctionnement Sélection des modes de fonctionnement pour - maître AS-i 1, - maître AS-i 2 (seulement AC1434), - système (passerelle, réglage manuel)
  • Page 15: Interfaces

    Système • Informations • Réglages • Diagnostic Interfaces • Réglages et informations des interfaces de configuration • Réglages et informations de l'interface EtherCAT esclave 8 Diagnostic L'afficheur de l'appareil indique des messages d'avertissement ou d'erreur� Pour ainsi faire, un symbole d'avertissement ou d'erreur se superpose au pictogramme de l'unité...
  • Page 16: Schéma D'encombrement

    10 Schéma d'encombrement 106,2...
