Notice d'utilisation
FR

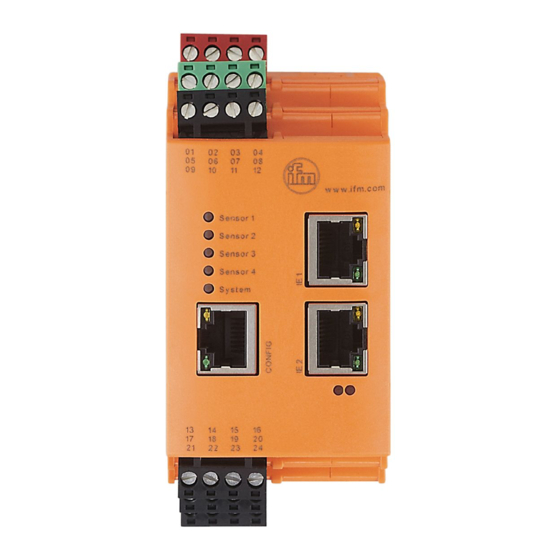

Electronique de diagnostic avec interface PROFINET-
IO pour capteurs de vibrations
VSE150

Publicité

Table des Matières
loading

Manuels Connexes pour IFM VSE150

Sommaire des Matières pour IFM VSE150

  • Page 1 Notice d'utilisation Electronique de diagnostic avec interface PROFINET- IO pour capteurs de vibrations VSE150...

  • Page 2: Table Des Matières

    VSE150 Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations Contenu Consignes de sécurité............

  • Page 3: Consignes De Sécurité

    Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations VSE150 1 Consignes de sécurité • L’appareil décrit ici est un composant à intégrer dans un système. – L’installateur du système est responsable de la sécurité du système. – L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à...

  • Page 4: Remarques Préliminaires

    VSE150 Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations 2 Remarques préliminaires Notice d’utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l’appareil / l’emballage ou sur www.ifm.com. 2.1 Symboles utilisés Condition préalable Action à effectuer Réaction, résultat...

  • Page 5: Usage Prévu

    Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations VSE150 3 Usage prévu L’appareil est conçu pour la surveillance de valeurs process, la surveillance vibratoire, le diagnostic des vibrations et l’analyse de signaux dynamiques.

  • Page 6: Fonctions De L'appareil

    VSE150 Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations 4 Fonctions de l’appareil L’électronique de diagnostic est dotée de • 2 entrées analogiques • 4 entrées dynamiques • 1 sortie analogique ou numérique • 1 sortie numérique • 1 interface de paramétrage TCP/IP •...

  • Page 7: Description De La Fonction

    Le firmware ne peut être mis à jour que via le logiciel VES004. Le firmware ne peut être mis à jour que pour l’ensemble de l’appareil. w Firmware et logiciel → zone de téléchargement www.ifm.com w Description de tous les paramètres possibles du firmware et leur signification → manuel du...
  • Page 8 VSE150 Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations Lors de la mise à jour du firmware, le paramétrage et l’historique sont effacés de l’appareil. Tous les compteurs sont remis à zéro. Les réglages d’IP de l’interface de configuration et de bus de terrain sont conservés.

  • Page 9: Montage

    Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations VSE150 5 Montage u Monter l’appareil dans une armoire électrique ayant une protection IP 54 minimum. Cela assure une protection contre le contact non intentionnel avec des tensions dangereuses et les influences atmosphériques.

  • Page 10: Raccordement Électrique

    VSE150 Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations 6 Raccordement électrique Les règlements nationaux et internationaux relatifs à l’installation de matériel électrique doivent être respectés. Eviter le contact avec des tensions dangereuses. u Mettre l’installation hors tension u Raccorder l’appareil, raccordement par bornier débrochable (prémonté).

  • Page 11: Connexion Ethernet

    Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations VSE150 Branchement des capteurs 1 à 4 (S1 à S4) selon l’appareil raccordé Capteur IEPE/VSP 0 à 20 mA BN : L+ (+ 9 V) non raccordées (n.c.) non raccordées (n.c.) WH : Signal...

  • Page 12: Interface Profinet-Io

    VSE150 Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations 7 Interface PROFINET-IO 7.1 Information sur le fabricant et l’appareil Fabricant Demande Paramètre Vendor ifm electronic gmbh Vendor ID 0x0136 Appareil VSE150 Device ID 0x0B00 Order ID VSE150 PROFINET Device Typ...

  • Page 13: Modèle De Données Profinet-Io

    Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations VSE150 7.4 Modèle de données PROFINET-IO Les données PROFINET-IO à transmettre sont sélectionnées via le logiciel VES004. Après le paramétrage des données d’entrée/sortie souhaitées, le modèle de données PROFINET-IO est créé...
  • Page 14 VSE150 Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations Entrée (API) Défaut Word 2 octets Codes d’erreur pour la des- cription du défaut dans le statut de l’objet 0x0000 : Aucun défaut 0x0001 : Erreur interne 0x0002 : Erreur de calcul 0x0004 :...
  • Page 15 Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations VSE150 Entrée (API) Historique <Nom de l’objet> Valeur historique • Real ou DINT avec facteur 4 octets Entrée d’historique actuelle de l’objet avec unité affi- • Big ou chée little endian •...
  • Page 16 VSE150 Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations Entrée (API) Mode système Octet 1 octet Mode système actuel de l’appareil 0x00 : Reserved 0x01 : Supervise (surveillance nor- male) 0x02 : Setup (paramétrage) 0x03 : Measure (spectre, données brutes) 0x04 : Startup (le système dé- marre) 0x05 :...

  • Page 17: Fonctions Profinet-Io

    Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations VSE150 Sortie (API) Source Type de données / Taille des Représentation sur le bus Ordre des octets/ données de terrain Unité Entrées externes <Nom de l’entrée> • Real ou DINT avec facteur 4 octets Régler la valeur de l'entrée...

  • Page 18: Shared Device

    VSE150 Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations Demande Paramètre I&M 0 Identification de l’appareil (accès en lecture seulement) I&M 1 à 3 Identification étendue de l’appareil (accès en lecture et écri- ture) I&M 0 Données I&M Accès / type de données...

  • Page 19: Reset To Factory

    Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations VSE150 7.5.3 Reset to factory L’appareil supporte la fonction Reset to factory. Cette fonction permet la remise au réglage usine des paramètres suivants du device PROFINET-IO par le contrôleur PROFINET-IO. Demande Paramètre...

  • Page 20: Dce-Rpc - Distributed Computing Environment Remote Procedure

    VSE150 Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations Demande Paramètre Description Discovery and Configuration Protocol Le DCP distribue les adresses et les noms des participants in- dividuels dans un système PROFINET-IO. Le DCP permet, entre autres, l’affectation de l’adresse IP à l’aide du nom sym- bolique.

  • Page 21: Etat De Livraison

    Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations VSE150 8 Etat de livraison Lors de la livraison les réglages usine sont les suivants : Réglages IP, interface de paramétrage, état de livraison. 8.1 Etat de livraison général Demande Paramètre Paramétrage...

  • Page 22: Paramétrage

    VSE150 Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations 9 Paramétrage Le paramétrage de l’appareil s’effectue uniquement via le logiciel VES004. Tous les paramètres de l’application configurée sont groupés dans un paramétrage et transmis à l’appareil. Vous trouverez une description précise de tous les paramètres et de toutes les possibilités de configuration dans le manuel du logiciel VES004.

  • Page 23: Eléments De Service Et D'indication

    Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations VSE150 10 Eléments de service et d’indication 1 : Config : TCP/IP, adresse IP 192.168.0.1 (réglage usine), interface de paramétrage et de données (par ex. VES004) 2 : IE 1 : PROFINET IO 3 : IE 2 : PROFINET IO...
  • Page 24 VSE150 Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations LED 6 erreur bus (BF) et LED 7 erreur d'état (SF) orange allumée orange allumée L'image du firmware est chargée dans la RAM via VES004 verte allumée orange allumée L'image du firmware est écrite dans la mémoire flash...

  • Page 25: Maintenance, Réparation Et Élimination

    Electronique de diagnostic avec interface PROFINET-IO pour capteurs de vibrations VSE150 11 Maintenance, réparation et élimination Cet appareil ne nécessite aucun entretien. L'appareil ne doit être réparé que par le fabricant. u S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
