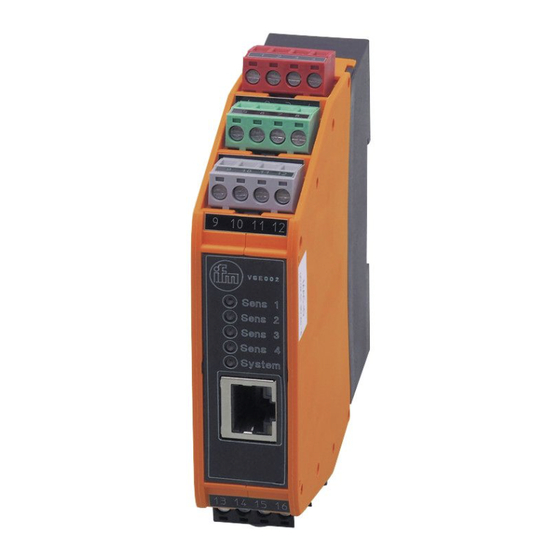

- Page 1 Notice d'utilisation Electronique de diagnostic pour capteurs de vibrations VSE002 / VXE002 / VXE003 VYE001 / VYE002 / VYE003 / VYE104...
- Page 2 Contenu 1 Remarques préliminaires �������������������������������������������������������������������������������������3 2 Consignes de sécurité �����������������������������������������������������������������������������������������3 3 Fonctionnement et caractéristiques ���������������������������������������������������������������������3 4 Montage ���������������������������������������������������������������������������������������������������������������5 4�1 Montage des capteurs �����������������������������������������������������������������������������������5 5 Raccordement électrique �������������������������������������������������������������������������������������6 5�1 Limited voltage / current ��������������������������������������������������������������������������������6 5�2 Schéma de branchement ������������������������������������������������������������������������������7 5�2�1 Branchement des capteurs 1���4 (S1���S4) selon l'utilisation ����������������8 5�3 Raccordement des capteurs ��������������������������������������������������������������������������8 5�3�1 Contrôle du câble capteur ��������������������������������������������������������������������8 5�4 Connexion Ethernet ���������������������������������������������������������������������������������������9...
- Page 3 1 Remarques préliminaires • Une demande d'opération est indiquée par "►". Exemple : ► Monter l'appareil selon l’illustration� Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations� Information Remarque supplémentaire� 2 Consignes de sécurité • Avant la mise en service de l'appareil, lire la notice d'utilisation� S'assurer que le produit est approprié...
- Page 4 • Sur les entrées dynamiques, un signal de courant analogique peut également être raccordé, pour la surveillance de max� 4 valeurs process supplémentaires� De plus, jusqu'à 4 capteurs de vibrations d'ifm (types VSA, VSP) ou capteurs avec un signal standard IEPE peuvent être raccordés�...
- Page 5 L'interface Ethernet de l'électronique de diagnostic permet la mise en réseau afin de visualiser les données (valeurs mesurées, états d'alarme,���) dans d'autres systèmes (par ex� SCADA, MES,���)� Le serveur OPC type VOS d'ifm approprié est disponible comme accessoire optionnel� L'appareil n'est pas homologué pour des applications de sécurité...
- Page 6 5 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié� Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés� Eviter le contact avec des tensions dangereuses� Mettre l'installation hors tension avant le câblage ! Prendre en compte d'autres circuits raccordés aux entrées et sorties�...
- Page 7 5.2 Schéma de branchement Supply L+ (24 V DC ± 20%) Supply L- (GND) OU1: switch/analog OU2: switch IN 1: (4...20 mA / pulse) IN 1 (GND1) IN 2: (4...20 mA / pulse) IN 2 (GND2) Borne Raccordement Description Alimentation 24 V DC OU 1 Sortie pré-alarme OU 2...
- Page 8 5.2.1 Branchement des capteurs 1...4 (S1...S4) selon l'utilisation Entrée capteur Utilisation IEPE 0���20 mA BN Alimentation ne pas ne pas ne pas capteur 9 V utiliser utiliser utiliser WH Entrée courant IEPE Entrée courant 0���10 mA Entrée 0���20 mA courant BK GND GND IEPE BK Auto-test sortie...
- Page 9 5.4 Connexion Ethernet La prise RJ45 sert de connexion sur l'Ethernet� Les câbles Ethernet sont disponibles comme accessoires, par ex. : câble croisé, 2 m, référence EC2080 câble croisé, 5 m, référence E30112 6 Fonctionnement Les signaux des entrées sont détectés en continu et surveillés selon les tâches réglées (paramètres)�...
