Manuels Connexes pour IFM VSE903
Sommaire des Matières pour IFM VSE903
- Page 1 Notice d'utilisation Electronique de diagnostic pour capteurs de vibrations VSE903...
-
Page 2: Table Des Matières
VSE903 Electronique de diagnostic pour capteurs de vibrations Contenu Consignes de sécurité............ -
Page 3: Consignes De Sécurité
Electronique de diagnostic pour capteurs de vibrations VSE903 1 Consignes de sécurité • L’appareil décrit ici est un composant à intégrer dans un système. – L’installateur du système est responsable de la sécurité du système. – L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à... -
Page 4: Remarques Préliminaires
VSE903 Electronique de diagnostic pour capteurs de vibrations 2 Remarques préliminaires Notice d’utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l’appareil / l’emballage ou sur www.ifm.com. 2.1 Symboles utilisés Condition préalable Action à effectuer Réaction, résultat [...] Désignation d'une touche, d'un bouton ou d'un affichage... -
Page 5: Usage Prévu
Electronique de diagnostic pour capteurs de vibrations VSE903 3 Usage prévu L’appareil est conçu pour la surveillance de valeurs process, la surveillance vibratoire, le diagnostic des vibrations et l’analyse de signaux dynamiques. -
Page 6: Fonctions De L'appareil

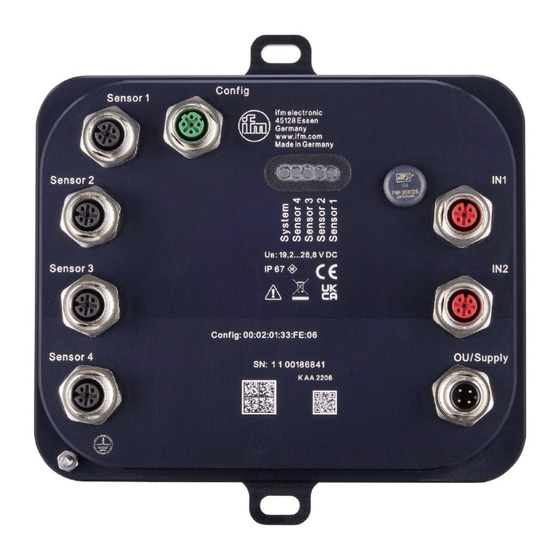

VSE903 Electronique de diagnostic pour capteurs de vibrations 4 Fonctions de l’appareil L’électronique de diagnostic est dotée de • 1 entrée analogique, 1 entrée TOR • 4 entrées dynamiques • 1 sortie analogique ou numérique • 1 sortie numérique • 1 interface de paramétrage TCP/IP Entrée IN1 : connexion pour un signal d’impulsion (HTL). -
Page 7: Description De La Fonction
Le firmware ne peut être mis à jour que via le logiciel VES004. Le firmware ne peut être mis à jour que pour l’ensemble de l’appareil. w Firmware et logiciel → zone de téléchargement www.ifm.com w Description de tous les paramètres possibles du firmware et leur signification → manuel du logiciel VES004. -
Page 8: Montage
VSE903 Electronique de diagnostic pour capteurs de vibrations 5 Montage u Mettre l'installation hors tension avant le montage. u Pour le montage, choisir une surface de montage plane. u Fixer l’appareil sur la surface de montage avec des vis M6 et des rondelles. -
Page 9: Consignes De Montage
Electronique de diagnostic pour capteurs de vibrations VSE903 u Si possible, ne pas poser les câbles réseau/bus à côté des câbles de puissance. u Respecter une distance minimale de 10 cm entre les câbles réseau/bus et les câbles de puissance. -
Page 10: Raccordement Électrique
2 : Signal (wh) 3 : GND (bu) 4 : auto-test (bk) 5 : non utilisée w Le schéma de branchement (capteurs 1...4) est conçu pour les accéléromètres ifm de type VSA. u En cas d'utilisation d'autres capteurs, vérifier le schéma de branchement. Config Prise M12, codage D 1 : TxD+... - Page 11 Electronique de diagnostic pour capteurs de vibrations VSE903 IN 1 Prise M12, codage A 1 : 24 V DC (bn) 2 : non utilisée 3 : GND (bu) 4 : IN 1 pulse (bk) 5 : non utilisée IN 2 Prise M12, codage A 1 : 24 V DC (bn) 2 : IN 2 4 à...
-
Page 12: Etat De Livraison
VSE903 Electronique de diagnostic pour capteurs de vibrations 7 Etat de livraison 7.1 Etat de livraison général Demande Paramètre Paramétrage aucun Host Name Aucun nom donné Adresse IP 192.168.0.1 Port TCP/IP 3321 Masque de sous-réseau 255.255.255.0 Default Gateway 192.168.0.244 Adresse MAC Définie dans le processus de fabrication... -
Page 13: Paramétrage
Electronique de diagnostic pour capteurs de vibrations VSE903 8 Paramétrage Le paramétrage de l’appareil s’effectue uniquement via le logiciel VES004. Tous les paramètres de l’application configurée sont groupés dans un paramétrage et transmis à l’appareil. Vous trouverez une description précise de tous les paramètres et de toutes les possibilités de... -
Page 14: Eléments De Service Et D'indication
VSE903 Electronique de diagnostic pour capteurs de vibrations 9 Eléments de service et d’indication L'appareil dispose d’une LED système sur la face avant de l'appareil qui permet une identification rapide d'états d'erreur. LEDs 1 : Vis de mise à la terre 9.1 LED pour capteurs et système LED 1 pour capteur 1 LED 4 pour capteur 4 verte allumée... -
Page 15: Maintenance, Réparation Et Élimination
Electronique de diagnostic pour capteurs de vibrations VSE903 10 Maintenance, réparation et élimination Cet appareil ne nécessite aucun entretien. L'appareil ne doit être réparé que par le fabricant. u S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
