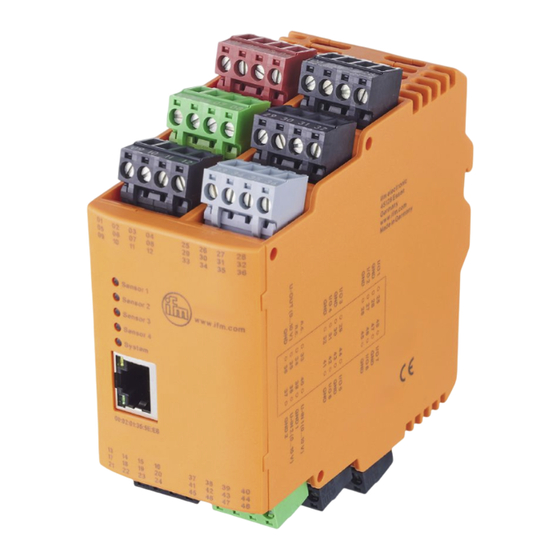

- Page 1 Notice d'utilisation Electronique de diagnostic pour capteurs de vibrations VSE101...
- Page 2 Contenu 1 Remarques préliminaires �������������������������������������������������������������������������������������3 2 Consignes de sécurité �����������������������������������������������������������������������������������������3 3 Fonctionnement et caractéristiques ���������������������������������������������������������������������3 4 Montage ���������������������������������������������������������������������������������������������������������������5 4�1 Montage des capteurs �����������������������������������������������������������������������������������5 5 Raccordement électrique �������������������������������������������������������������������������������������6 5�1 Limited voltage / current ��������������������������������������������������������������������������������6 5�2 Schéma de branchement ������������������������������������������������������������������������������7 5�2�1 Branchement des capteurs 1���4 (S1���S4) selon l‘utilisation ����������������8 5�3 Raccordement des capteurs ��������������������������������������������������������������������������9 5�3�1 Contrôle du câble capteur ��������������������������������������������������������������������9 5�4 Adresse IP �����������������������������������������������������������������������������������������������������9...
- Page 3 1 Remarques préliminaires • Une demande d'opération est indiquée par "►". Exemple : ► Monter l'appareil selon l’illustration� Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations� Information Remarque supplémentaire� 2 Consignes de sécurité • Avant la mise en service de l'appareil, lire la notice d'utilisation� S'assurer que le produit est approprié...
- Page 4 • Sur les entrées dynamiques, un signal de courant analogique peut également être raccordé, pour la surveillance de max� 4 valeurs process supplémentaires� Comme alternative, jusqu'à 4 capteurs de vibrations d'ifm (types VSA, VSP) ou capteurs avec un signal standard IEPE peuvent être raccordés�...
- Page 5 L'interface Ethernet de l'électronique de diagnostic permet la mise en réseau afin de visualiser les données (valeurs mesurées, états d'alarme,���) dans d'autres systèmes (par ex� SCADA, MES,���)� Le serveur OPC type VOS d'ifm approprié est disponible comme accessoire optionnel� L'appareil n'est pas homologué pour des applications de sécurité concernant la protection des personnes�...
- Page 6 Le capteur et l‘alimentation de l‘électronique de diagnostic ne sont pas isolés électriquement� 5 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié� Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés� Eviter le contact avec des tensions dangereuses� Mettre l'installation complète hors tension avant le câblage ! ►...
- Page 7 5.2 Schéma de branchement Supply L+ (24 V DC ±20 %) Supply L- (GND) Sensor 4 OU 1: switch/analog OU 2: switch IN 1 (0/4...20 mA / pulse) GND 1 Sensor 3 IN 2 (0/4...20 mA / pulse) GND 2 Sensor 1 Sensor 2 I/O 1...
- Page 8 Borne Raccordement Description en cas d'utilisation d'un capteur VSP ou IEPE 24 V DC ± 20 % OU 1 sortie pré-alarme OU 2 sortie alarme principale IN 1 entrée pour valeurs process 1 GND1 IN 2 entrée pour valeurs process 2 GND 2 5.2.1 Branchement des capteurs 1...4 (S1...S4) selon l‘utilisation Entrée capteur...
- Page 9 5.3 Raccordement des capteurs ► Respecter également les critères TBTS lors du raccordement des capteurs pour qu'aucune tension dangereuse au contact ne soit appliquée ou transmise dans l'appareil ! Le capteur et l'alimentation de l'électronique de diagnostic ne sont pas isolés électriquement�...
- Page 10 Des états d'alarme d'objets attribués à une des 4 entrées dynamiques (capteur 1���4) sont affichés par les LED correspondantes de l'électronique de diagnostic� Les E/S TOR peuvent également être utilisées en tant que sorties alarme, afin de distinguer plus précisément l'origine de l'alarme� L'état de fonctionnement de l'électronique et des capteurs est également affiché...
- Page 11 7 Eléments de visualisation (LED) LED 1 pour capteur 1 allumée en capteur raccordé et para- vert métré LED 1 clignote en capteur est paramétré ; type LED 2...4 vert LED 5 capteur non raccordé ou défectueux type IEPE capteur non raccordé allumée en pré-alarme jaune...
- Page 12 Après son usage, s‘assurer d‘une élimination écologique de l‘appareil, y compris la batterie, selon les règlements nationaux en vigueur� 9 Schéma d'encombrement 105,3 LEDs 100,6 1: Bornier débrochable 2: Interface Ethernet 3: Adaptateur pour rails DIN Données techniques et informations supplémentaires sur www�ifm�com�...
