1
Druckluftschlauch (fest angeschlossen)
2
Quetschventile mit Saugstutzen
1
Anschlussset
2
Schukostecker (nur bei 2930-0050)
1
4 m Saugschlauch
4
PVC-Endmuffen
Inbetriebnahme
Auspacken
⇒ Prüfen Sie die Lieferung auf Beschädigung und Vollständigkeit (siehe „Lieferumfang").
Aufstellen
Wird die Absaugung in einen geschlossenen Schrank aufgestellt, ist zusätzlich, neben den Öff-
nungen für die Saugschläuche, für die Abluft eine Öffnung mit folgenden Mindestabmessungen
vorzusehen:
• Kreis:
mindestens 120 mm Durchmesser.
• Rechteck:
mindestens 170 x 65 mm.

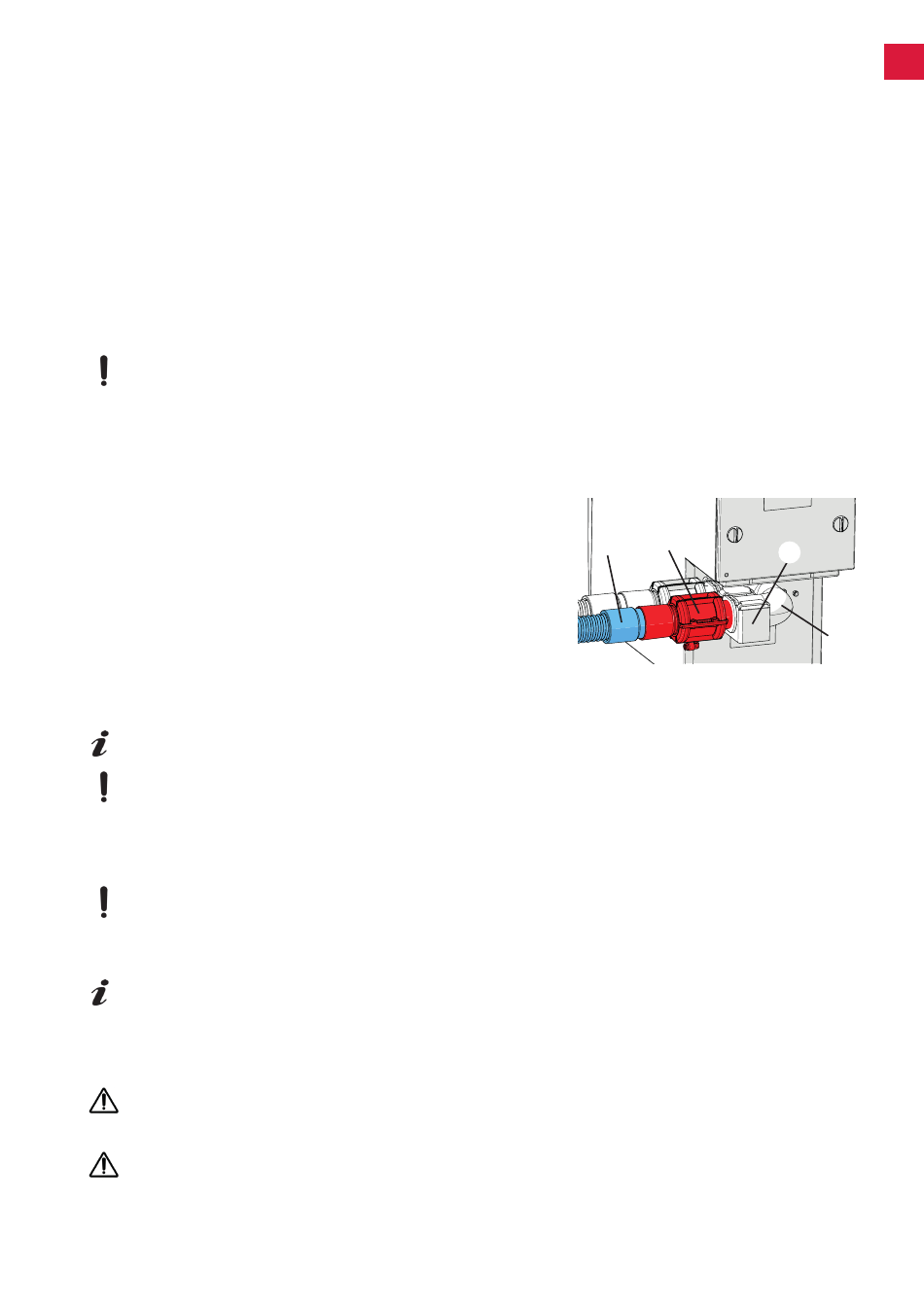

Montage der Quetschventile
⇒ Ansaugkrümmer (16) auf Absaugstutzen der Absaugung
aufstecken und Halterung (20) in Halteschrauben einhän-
gen.
⇒ Druckluftschläuche an Quetschventile anschließen.
- Druckluftschlauch bis zum Anschlag in Schlauchan-
schluss des Quetschventils einstecken. Dabei ist ein
leichter Widerstand spürbar zu überwinden.
Anschließen
⇒ Am Druckluftnetz anschließen, ggf. Anschlussset (17,
Abb.1) verwenden.
Minimalen / maximalen Anschlussdruck beachten, siehe technische Daten!
Die Druckluft muss sauber und trocken (kein Kondenswasser) sein. Feuchte Druckluft kann zu
einer Schädigung des Gerätes führen!
⇒ Saugschlauch für beide Saugstellen auf die jeweils benötigte Länge mit einem Messer kürzen.
⇒ PVC-Endmuffen auf die Saugschläuche aufdrehen (Linksgewinde).
Achtung Verletzungsgefahr!
Bitte achten Sie beim Kürzen des Saugschlauchs darauf, den Schlauch möglichst gerade abzu-
schneiden.
⇒ Saugschlauch (18) in den Saugstutzen (15) einstecken und an Absaugstelle anschließen.
Lange Saugschläuche, enge Biegungen und Knicke reduzieren die Saugleistung an der Absaug-
stelle erheblich.
⇒ Elektrogeräte an den Gerätesteckdosen (9, Abb.1) auf der Rückseite anschließen. Dabei auf die Zuord-
nung Gerätesteckdose (A, B) - Saugkanal/Quetschventil (A, B) achten.
Beim Anschluss der Elektrogeräte an die Absaugung darauf achten, dass die Summe der elektri-
schen Leistung der angeschlossenen Elektrogeräte die maximal zulässige Summenleistung für
angeschlossene Geräte nicht überschreitet (siehe „Technische Daten").
Überprüfen Sie vor dem elektrischen Anschluss, dass die Spannungsangabe auf dem Typenschild
mit der örtlichen Spannungsversorgung übereinstimmt.
⇒ Netzkabel in Steckdose einstecken.
18
- 3 -
15
20
16
