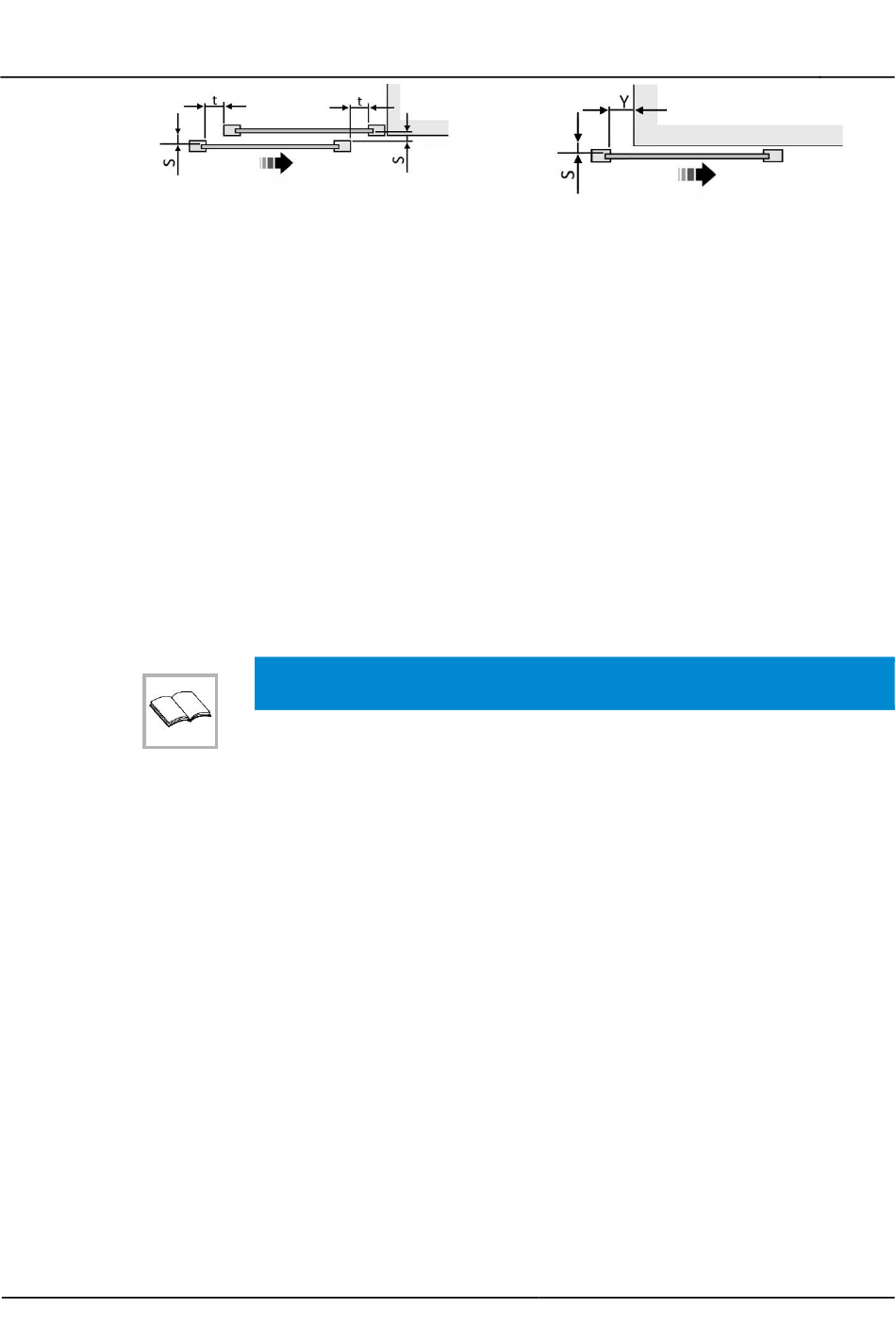

Si S ≤ 8 mm alors t ≤ 0 mm
Si S > 8 mm alors t ≥ 25 mm
Figure b) Protection contre le cisaillement et
l'entrainement
2.3.3

Vantaux de protection

Voir aussi le livre B5 „Options" chapitre „Vantail de protection".
Cette solution est la meilleure en matière de protection et d'utilisation de la porte, car l'EN 16005 pri-
vilégie les solutions qui évitent tout contact entre l'utilisateur et le bloc-porte, dans la mesure où une
large proportion des utilisateurs sont des personnes âgées, handicapées ou de jeunes enfants.
Dans le cas de protection par vantail de protection:
▪ les profilés DIN en aluminium ne sont pas nécessaires et les joints de fermeture standard en
caoutchouc peuvent aussi être utilisés.
▪ les distances de sécurité en refoulement du vantail ne sont pas nécessaires.
2.3.4 Capteur de présence
Le capteur de présence IXIO-ST surveille le bord secondaire de fermeture et détecte toute personne
se trouvant dans l'aire de refoulement du vantail.
En effet si une personne est détectée dans l'aire de refoulement du vantail, ce dernier ne s'ouvrira
pas ou avec vitesse réduite.
Alternatives au IXIO-ST
Beispiele:
▪ IRIS ON (BEA)
▪ OA-AXIS T (OPTEX)
▪ PrimeScan (Bircher-Reglomat)
Le câblage se fera sur les entrées programmables de la STM ou du FEM 0 en paramétrant la fonction
SIO.
Dans le manuel B7 „Mise en service" Chapitre „STM 20, STM 20 DUO, STM 21, STM 22 DUO avec
capteurs combinés de fabrication externe" se trouve une tabelle concernant les connexions et confi-
gurations.
2.4 Exigences générales et supplémentaires
2.4.1 Zone de détection pour le déclenchement de capteur
Une attention particulière doit être portée sur la fourniture et le positionnement d'un nombre suffisant
de dispositifs de déclenchement automatique pour les différents types de blocs-portes.
La zone de détection de mouvement ne doit pas être inférieure à 1500 mm minimum dans la direction
d'évacuation pour les portes de secours et avec chemin de fuite, et à 1000 mm si possible pour les
autres, mesuré depuis le centre de la largeur d'ouverture de la porte. La zone de détection doit couvr-
ir la totalité de la largeur d'ouverture de la porte.
Solution:
Les capteurs doivent être correctement ajustés lors de la mise en service.
Pour les portes de secours et de sorties d'urgence, un capteur combiné IXIO-DT3 devra être installé
à l'intérieur.
BAL_S16_FR_2V0_REC_121-006454431
Vérification de sécurité d'après la norme EN 16005
ATTENTION
Seuls des produits agréés d'après EN 13849-1:2006, Performance Level „c"
sont utilisables!
S ≤ 8 mm → Y ≤ 0 mm
S > 8 mm → Y ≥ 25 mm
Figure d) Protection des doigts (entrainement)
