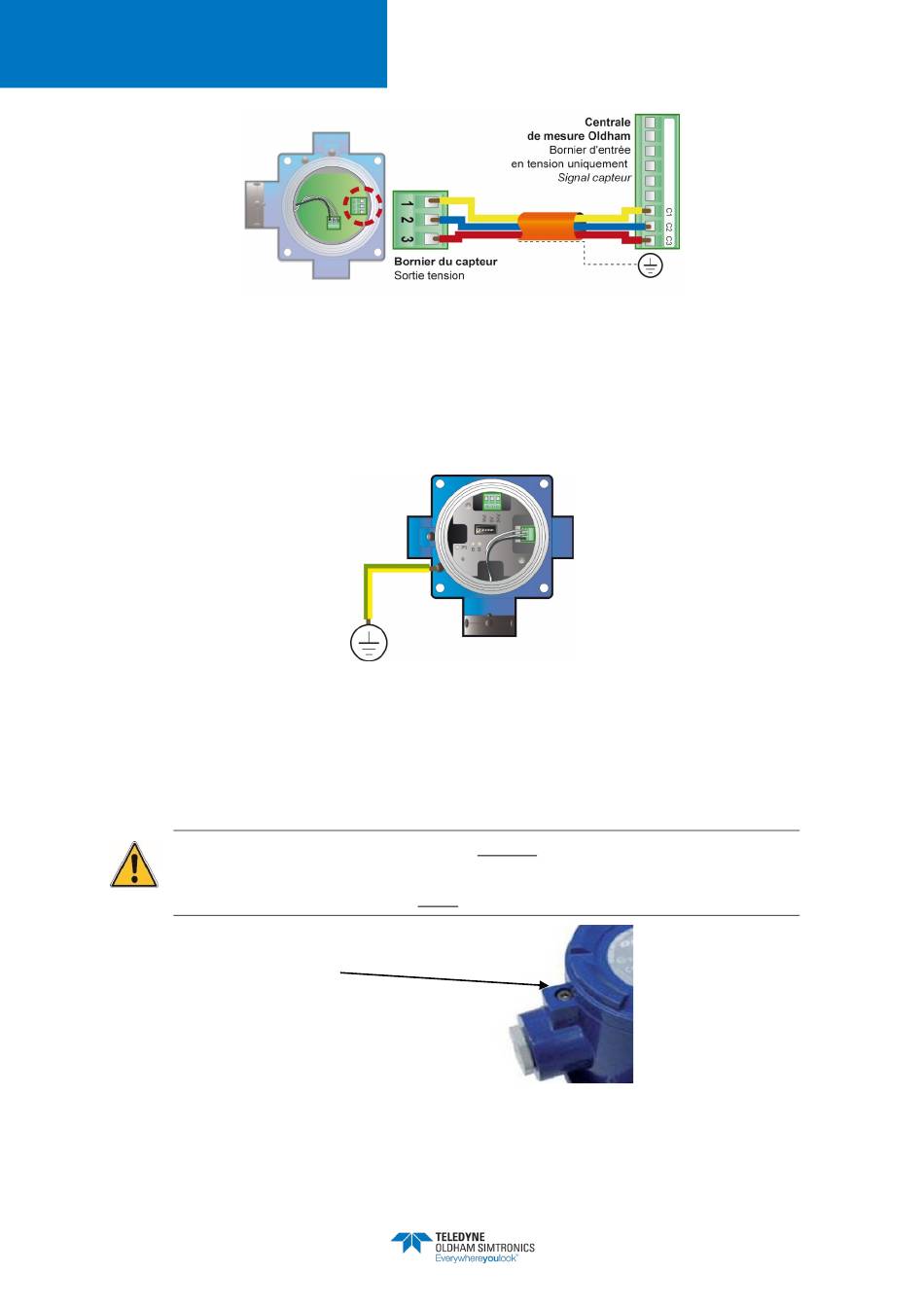

Figure 11 : connexion pour un détecteur 3 fils type OLC 100
3.7.5
Connexion du boîtier à la terre
Connecter la borne de masse du boîtier à la terre conformément à la règlementation. Cette
terre peut toutefois être raccordée à partir de la cosse localisée sur une vis de fixation du circuit
imprimé à l'intérieur du boîtier.
3.7.6
Fermeture du couvercle
Avant de procéder à la connexion du câble au bornier du système de centralisation, il est
impératif de procéder à la fermeture complète du couvercle.
Afin de bloquer le couvercle en rotation, dévisser la vis de blocage jusqu'au contact
avec le couvercle.
Si vous deviez ôter le couvercle, visser la vis de blocage avant de le dévisser.
Vis de blocage
du couvercle
NPO100FR
Revision M.0
Figure 12 : Borne de liaison à la terre.
OLC/OLCT 100
DETECTEUR DE GAZ
MANUEL D'UTILISATION
13
