OLC/OLCT 100
DETECTEUR DE GAZ
MANUEL D'UTILISATION
11.3
Joints antidéflagrants
Les joints antidéflagrants ont des valeurs différentes de celles spécifiées dans les tableaux de la
norme EN 60079-1. TELEDYNE OLDHAM SIMTRONICS n'autorise pas les réparations et
décline toute responsabilité en cas de modification du matériel.
Les joints filetés de l'OLC(T) 100 peuvent être lubrifiés afin de maintenir la protection
antidéflagrante. Seuls des lubrifiants non durcissables ou des agents non corrosifs sans solvant
volatil seront utilisés. Attention : les lubrifiants à base de silicone sont strictement interdits, du fait
qu'ils se comportent comme des agents contaminants pour les éléments de détection de
l'OLC(T) 100.
11.4
Risque Electrostatique
Les accessoires (voir chapitre 7) en plastique peuvent présenter des risques de décharge
d'électricité statique. Ne pas frotter avec un chiffon sec. Nettoyer à l'eau et essuyer uniquement
avec un chiffon humide.
11.5
Performances de métrologie pour la détection des gaz
inflammables
Les détecteurs OLC/OLCT 100 version filaments standard VQ1 sont conformes aux normes IEC
/ EN 60079-29-1, Exigences d'aptitude à la fonction des détecteurs de gaz inflammables,
catégorie 0 à 100 %LIE Groupe II, gaz de référence 0-100 % LIE Méthane et Propane.
Ces détecteurs sont classés en tant que dispositifs de sécurité selon la Directive ATEX
2014/34/UE et peuvent ainsi contribuer à limiter les risques d'explosion. Pour cela, ils doivent
être connectés aux centrales de détection TELEDYNE OLDHAM SIMTRONICS type MX 15,
MX 32, MX 42A, MX 48, MX 43, MX 52, MX 62 ou raccordés à des systèmes de mesure
eux-mêmes certifiés selon les normes IEC / EN 60079-29-1 et compatibles avec leurs
caractéristiques (cf. courbe de transfert).
11.5.1 Courbe de transfert
La courbe suivante donne la valeur du courant de sortie des
transmetteurs en fonction de la concentration de gaz. Dans
le cas où l'utilisateur connecte le transmetteur à une centrale
autre que celle de TELEDYNE OLDHAM SIMTRONICS,
celui-ci doit s'assurer que la courbe de transfert est bien
compatible avec les caractéristiques d'entrée de son
équipement, afin que l'information délivrée par le
transmetteur soit bien interprétée. De même, la centrale
devra fournir une tension d'alimentation suffisante en tenant
compte des chutes de tension dans le câble.
54

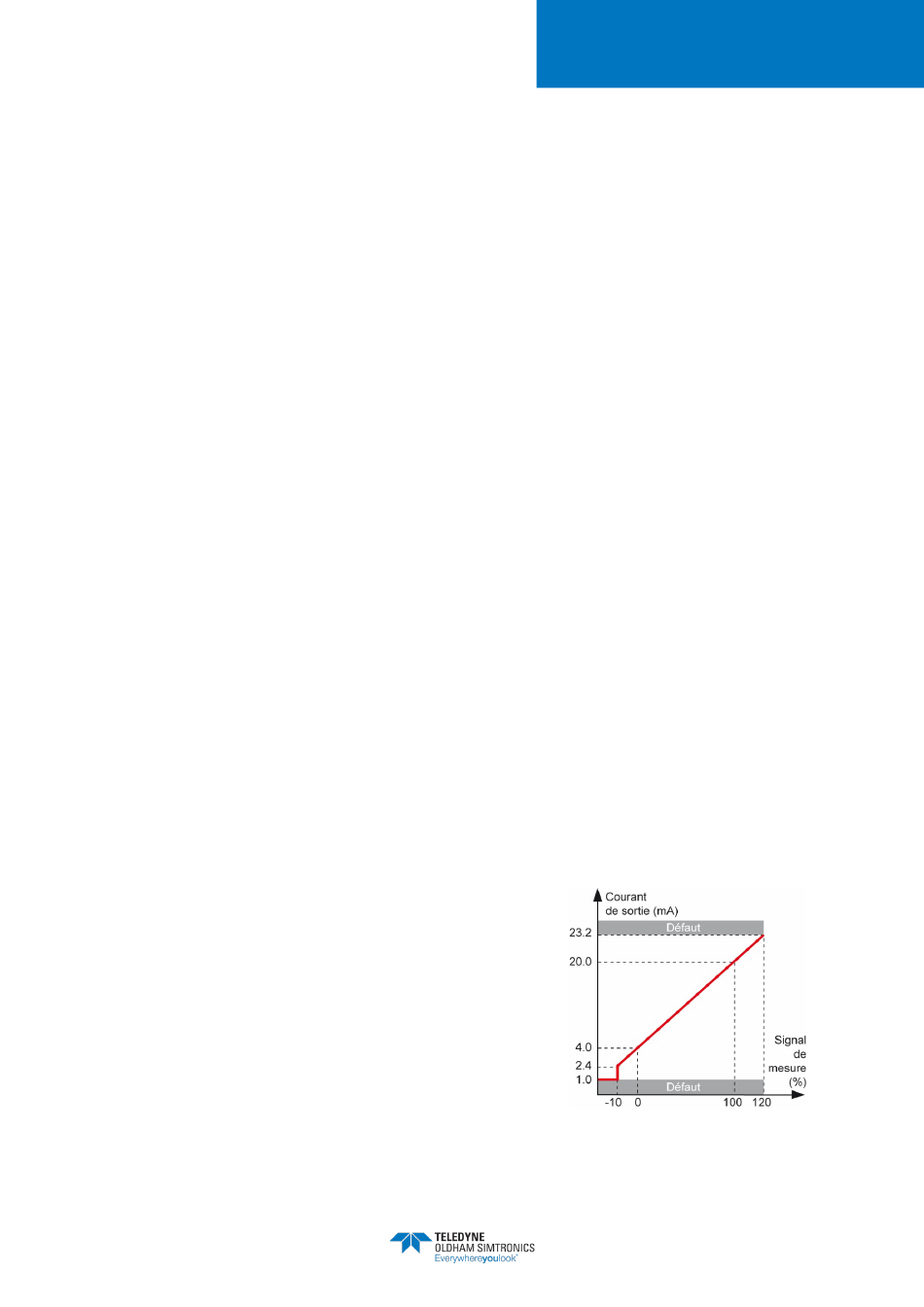

Figure 20: courbe de transfert pour
un détecteur 4-20 mA.
NPO100FR
Revision M.0
