4.8.3
OLCT80 en topologie réseau RS485 (ModBus)

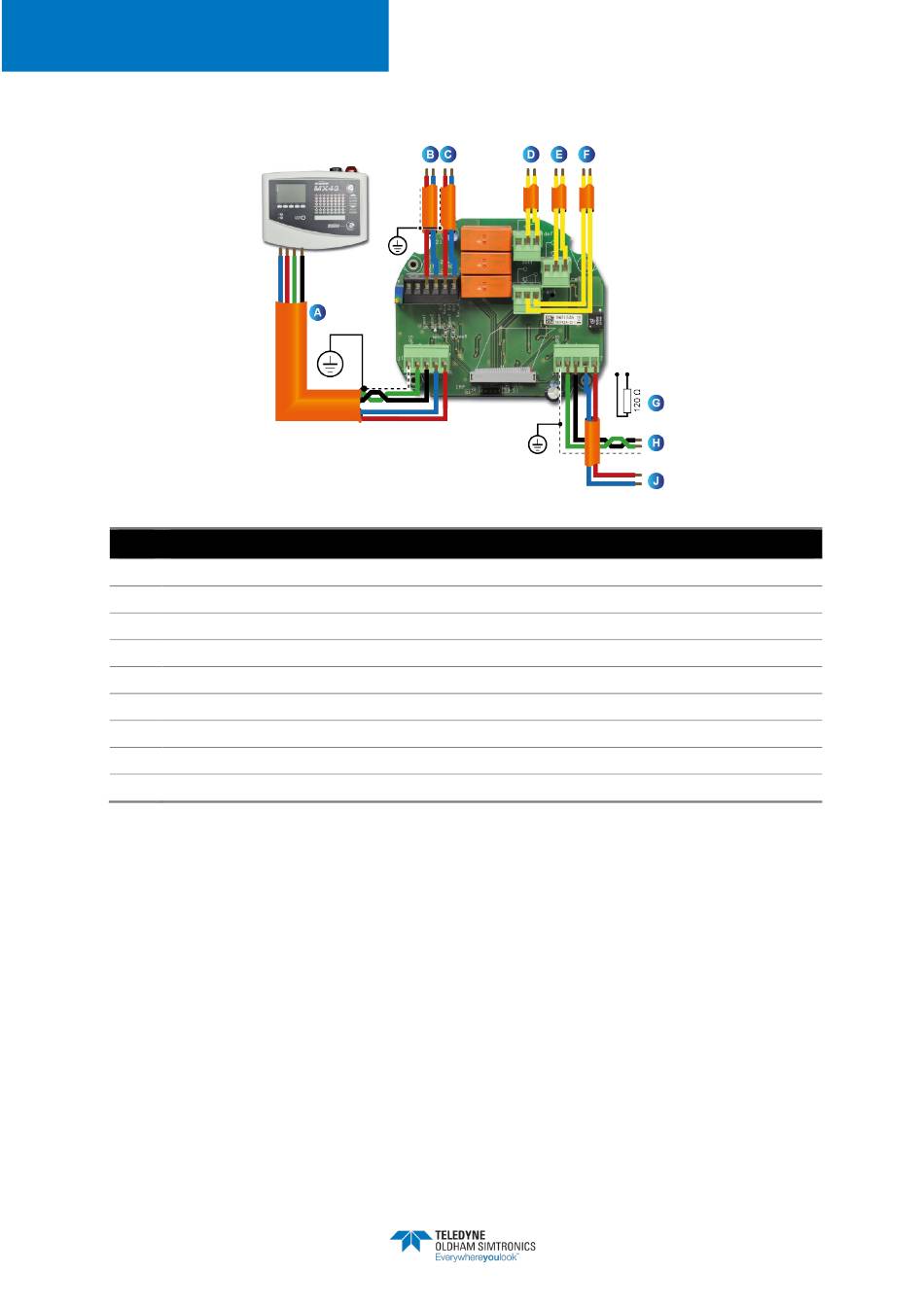

Figure 42 : raccordement en topologie réseau RS485 (ModBus).
Rep.
A
Alimentation 24 VDC. Et ligne RS485.
B.
Entrée auxiliaire #1, 4-20 mA, 24 VDC.
C.
Entrée auxiliaire #2, 4-20 mA, 24 VDC.
D.
Sortie relais Défaut. Contact sec. Pouvoir de coupure : 30 VDC - 250 VAC – 2A.
E.
Sortie relais Alarme #2. Contact sec. Pouvoir de coupure : 30 VDC - 250 VAC – 2A.
F.
Sortie relais Alarme #1. Contact sec. Pouvoir de coupure : 30 VDC - 250 VAC – 2A.
G.
Résistance de 120 Ω de bout de ligne. A connecter si ce capteur est le dernier de la ligne.
H.
Sortie ligne RS485 vers capteur suivant. Bornier en parallèle sur A2.
J.
Report alimentation 24 VDC vers capteur suivant. Bornier en parallèle sur le repère A1.
Câble préconisé :
Câble blindé destiné à a communication RS485, de type 3841 de BELDEN par exemple.
4.8.4
Raccordement du boîtier à la terre
Connecter la borne de masse du boîtier à la terre conformément à la réglementation. Dans le cas
OLCT80
de l'
, cette mise à la terre s'effectue au moyen de la borne dédiée située à l'extérieur du
boîtier (Figure
, rep. 3).
2
4.8.5
Fermeture du couvercle
Avant de procéder à la connexion du câble au bornier du système de centralisation, il est
impératif de procéder à la fermeture complète du couvercle. Visser fermement la vis de blocage
(Figure
, rep. 4).
2
NPO80FR
Revision F.1
TRANSMETTEUR MULTIFONCTION
Désignation
OLCT 80
MANUEL D'UTILISATION
57
