4.5.2
Réglage de la sensibilité (OLCT 100)
Cette procédure permet le réglage de la mesure correspondant à x % de gaz. Procéder comme
suit :
1. Inhiber les reports d'alarme du système de centralisation.
2. Insérer les fiches vertes et bleues du cordon de mesure respectivement dans les bornes + et –
du multimètre (Figure 14, rep. H).
3. Insérer le cordon de mesure dans le connecteur (rep. A).
4. Placer la coiffe d'étalonnage sur la tête de détection (rep. D).
5. Relier la coiffe d'étalonnage à la bouteille de gaz étalon (rep. G) au moyen d'un tuyau
souple (rep. E).
Un manomètre en inox et du tube en téflon seront impérativement utilisés pour les gaz
toxiques et les fréons
Nota : pour un détecteur d'oxygène, utiliser une bouteille d'air pur ou d'environ 19%
d'oxygène.
6. Ouvrir le robinet (rep. F) de la bouteille de gaz étalon (débit réglé de 30 à 60 l/heure)
7. Après stabilisation de la mesure (délai d'environ 2 minutes), lire l'indication sur le multimètre.
Utiliser la formule suivante pour déterminer la valeur de tension à afficher :

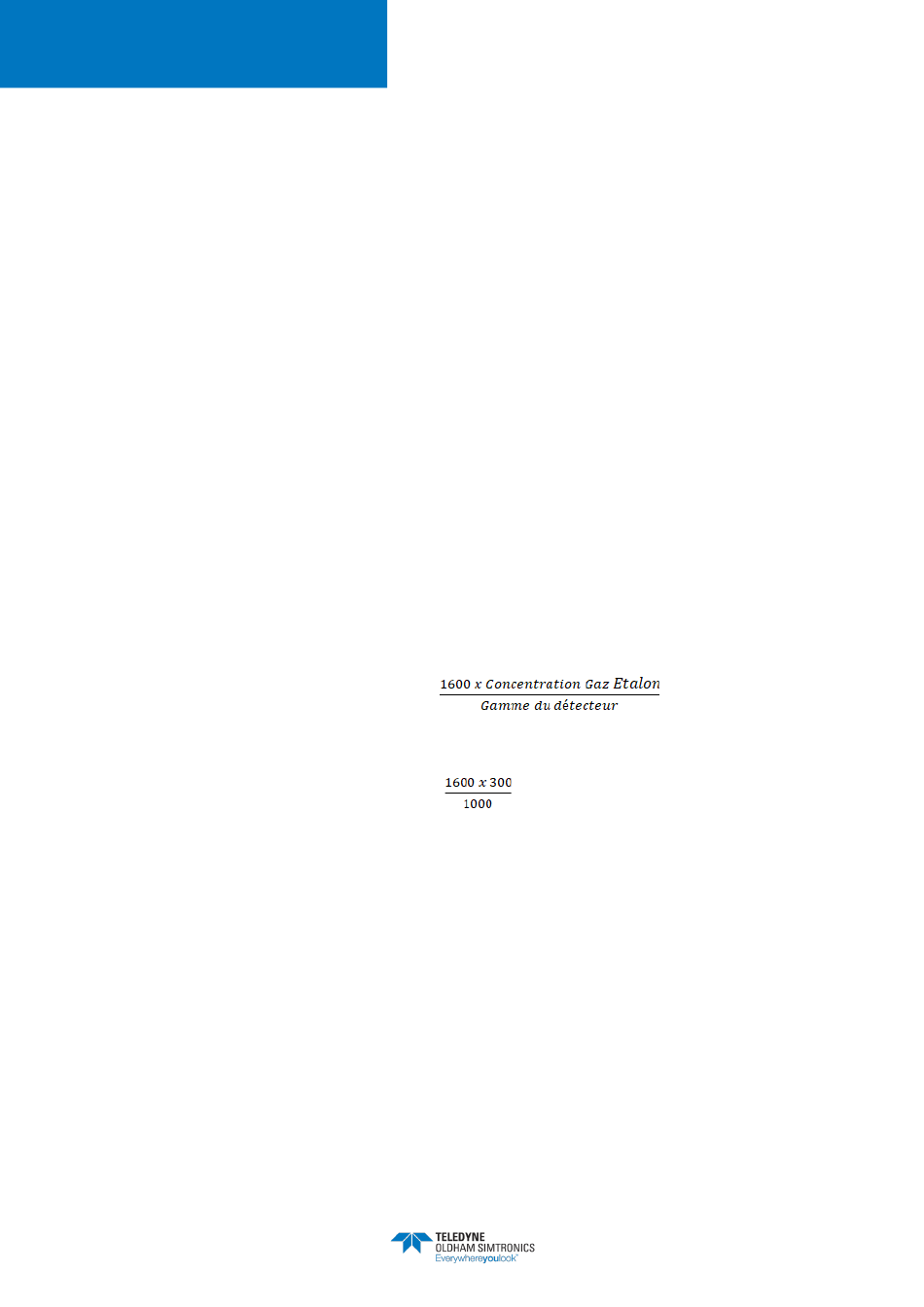

Valeur de tension affichée (mV) = 400 +
Par exemple, pour une gamme de 1000 ppm CO avec une bouteille de gaz étalon de 300
ppm la valeur de tension affichée sera de :
Valeur de tension affichée (mV) = 400 +
8. Si une valeur différente est affichée, agir sur le réglage « S » (rep. C) pour corriger la valeur
jusqu'à obtenir une lecture précise de la valeur du gaz étalon.
9. Fermer le robinet (rep. F) de la bouteille. Retirer le cordon de mesure (rep. A), la pipe de
calibrage (rep. D) et refermer le détecteur.
10.Attendre le retour à zéro du signal de mesure et rétablir les reports d'alarme du système de
centralisation.
NPO100FR
Revision M.0
.
OLC/OLCT 100
DETECTEUR DE GAZ
MANUEL D'UTILISATION
= 880 mV
19
