Mise en service
7.17
Raccorder le terminal étranger ISOBUS
7.17
Raccorder le terminal étranger ISOBUS
AVIS
Court-circuit dû à des encrassements et à de l'humidité dans la connexion
Un court-circuit peut conduire à des dommages sur la machine.
„ S'assurer que les connecteurs et les prises sont propres et secs.
INFORMATION
Pour le montage du terminal dans la cabine du tracteur, veuillez prendre note de la notice
d'utilisation de terminal fourni.
EQ001-146
ü La machine est à l'arrêt et sécurisée,

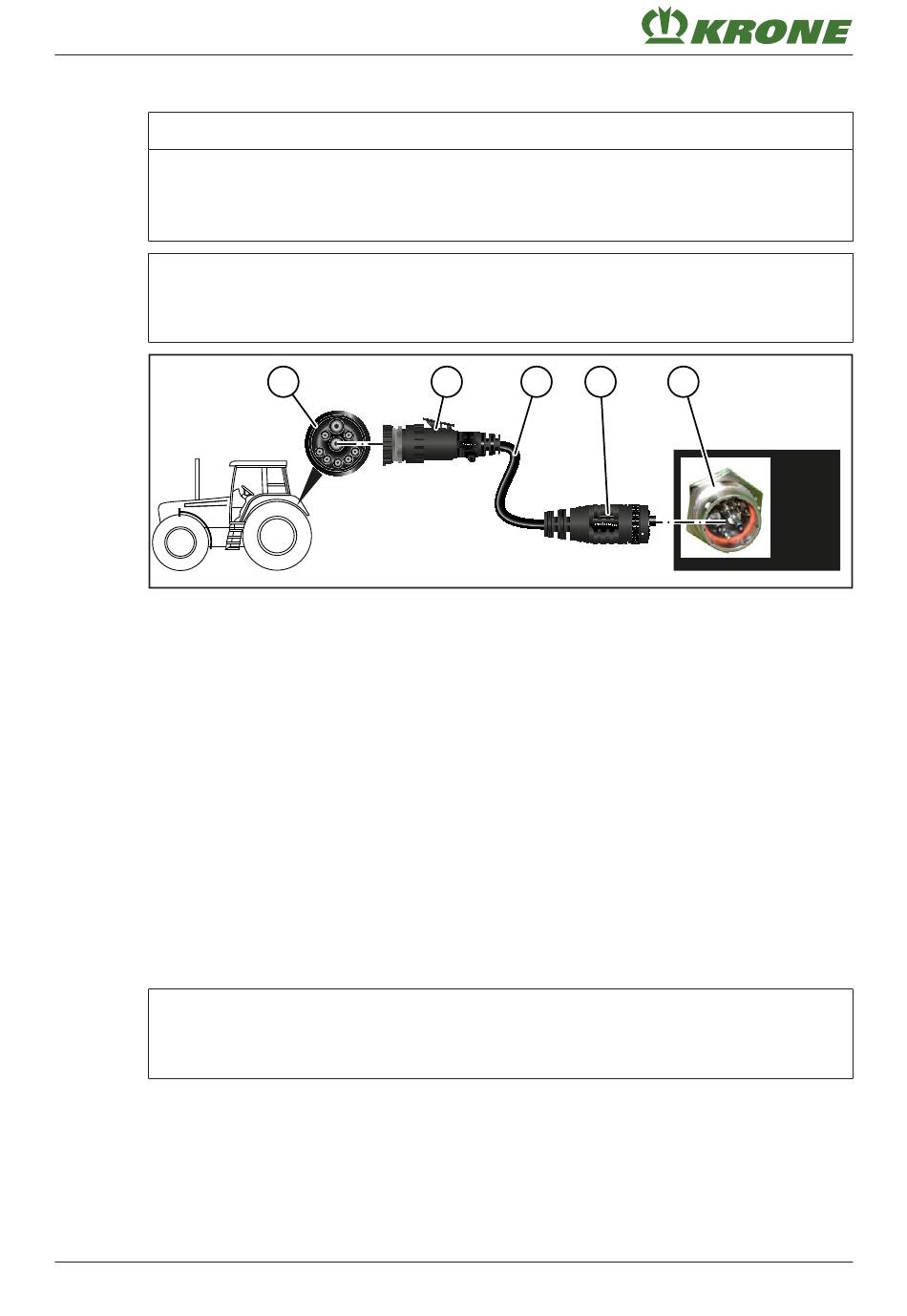

Raccordement du tracteur à la machine
Avec la version « TC 1250 Plus »
„ Relier le connecteur à 9 pôles (5) du câble (2) à la prise ISOBUS à 9 pôles (1) du tracteur.
„ Relier la prise à 11 pôles (4) du câble (2) à la prise à 11 pôles (3) de la machine.
Pour la version « TC1250 »
„ Relier le connecteur à 9 pôles (5) du câble (2) à la prise à 9 pôles ISOBUS (1) du tracteur.
„ Relier la prise à 13 pôles (4) du câble (2) à la prise à 13 pôles (3) de la machine.
Raccordement du terminal au tracteur
INFORMATION
Pour des indications supplémentaires sur la liaison, tenir compte de la notice d'utilisation du
fabricant du terminal ISOBUS.
70
1
5
2
4
voir
Page 28.
Notice d'utilisation originale 150001281_04_fr
3
Swadro TC 1250
