6
Première mise en service
6.3

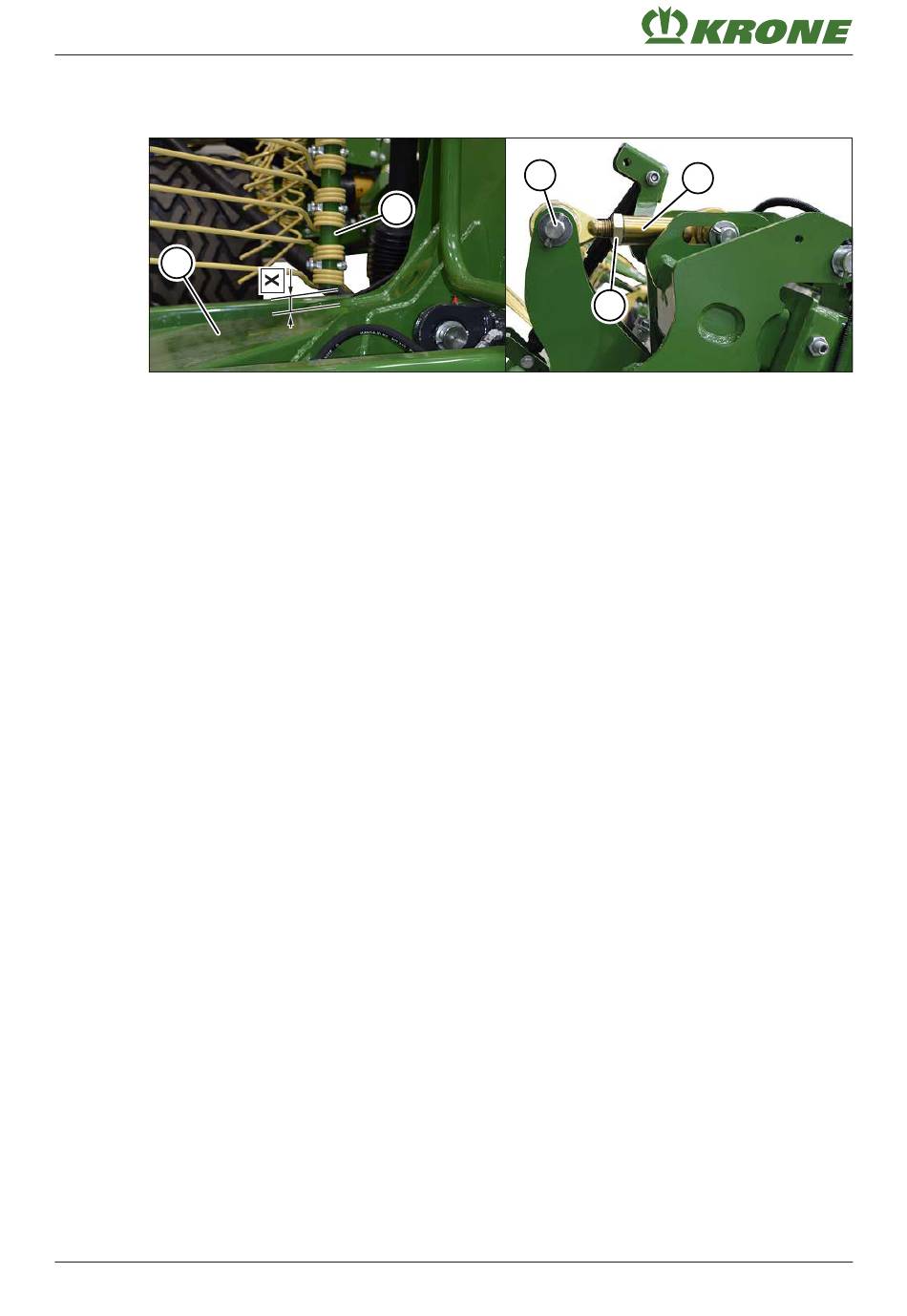

Contrôle/réglage de l'écart entre le bras porte-dents et le bras de flèche
6.3
Contrôle/réglage de l'écart entre le bras porte-dents et le bras de
flèche
1
KSG000-007
ü La machine se trouve en position de transport et les bras de flèche sont entièrement
rentrés.
ü La machine est à l'arrêt et sécurisée,
„ Afin d'obtenir l'écart minimal possible entre le bras porte-dents (2) et le bras de flèche,
tourner le bras porte-dents (2) vers le bras de flèche (1).
„ Contrôler la cote X entre le bras de flèche (1) et le bras porte-dents (2).
Si la cote X est comprise entre 40 et 50 mm, le réglage est correct.
Si la cote X n'est pas comprise entre 40 et 50 mm, il convient de régler l'écart.
ü La machine se trouve en position de travail.
ü La machine est à l'arrêt et sécurisée,
„ Démonter le boulon (3).
„ Desserrer le contre-écrou (5).
„ Tourner le bras intermédiaire (4) jusqu'à ce que la cote X soit réglée.
Bras intermédiaire plus long=cote X plus courte
Bras intermédiaire plus court=cote X plus longue
„ Serrer le contre-écrou (5).
„ Monter le boulon (3).
„ Contrôler en position de tournière si la cote X est réglée.
„ Si ce n'est pas le cas, répétez l'opération jusqu'à ce que la cote X soit réglée.
52
3
2
voir
Page 28.
voir
Page 28.
Notice d'utilisation originale 150001281_04_fr
4
5
Swadro TC 1250
