Krone Swadro TC 1250 Notice D'utilisation Originale page 39

3 Description de la machine

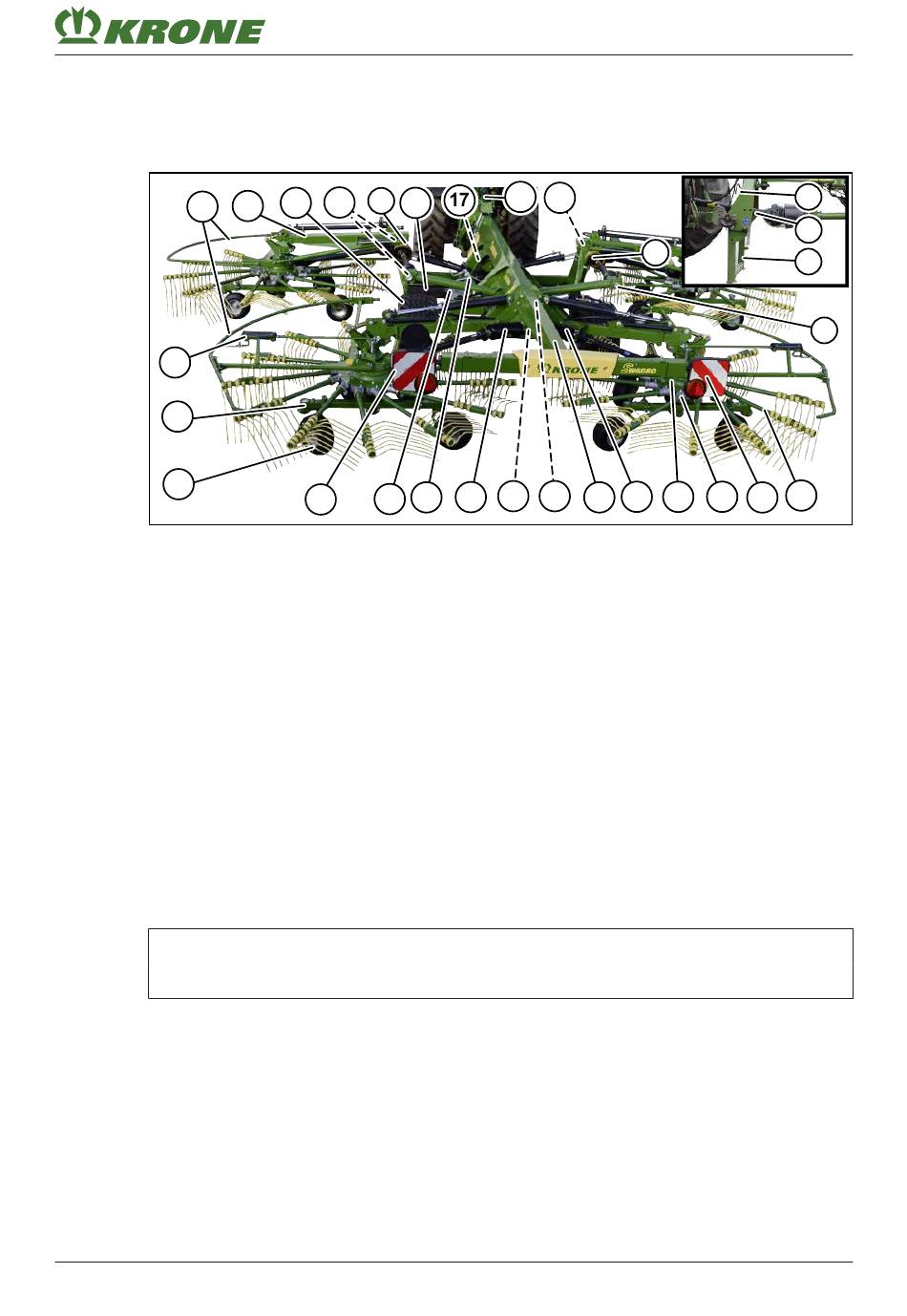

3.1 Aperçu de la machine
19
12
20
18
KS000-344
1 Panneau d'avertissement (option)
2 Boîte de distribution
3 Boîte de transmission principale
4 Châssis
5 Limiteur de charge
6 Pneumatiques du châssis
7 Engrenage de toupie
8 Frein de parking
9 Toupies
10 Bras porte-dents avec dents
11 Support protections des pointes des
dents
12 Manivelle
3.2 Identification
INFORMATION
L'intégralité de l'identification a valeur officielle et ne doit être ni modifiée ni camouflée !
Swadro TC 1250
Notice d'utilisation originale 150001281_04_fr
6 22 5 11
21
23 8
1
Description de la machine
Aperçu de la machine
13
22
2 3
5 4 5
13 Boîte à documents
14 Béquille
15 Support d'arbre à cardan
16 Entraînement de l'arbre à cardan
17 Réservoir à air comprimé
18 Pneumatiques du châssis toupie
19 Étrier de protection
20 Châssis toupie
21 Bras de flèche
22 Engrenage intermédiaire
23 Cale d'arrêt
15
16
5
14
22
10
7 9 1
3
3.1
39
