Maintenance – système de freinage
21.1
Nettoyer le filtre à air
21.1
Nettoyer le filtre à air
KS000-515

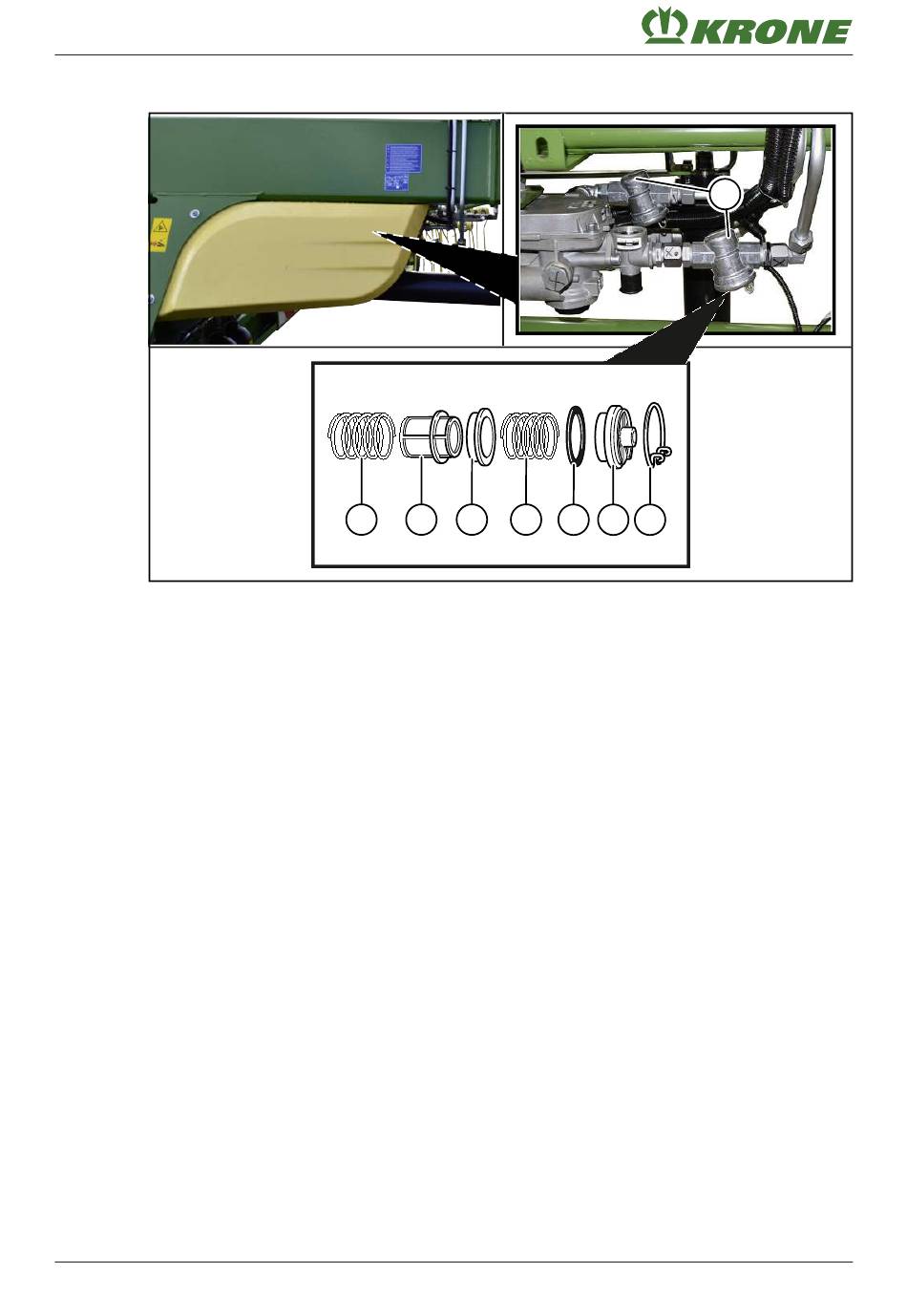

Les filtres à air (1) nettoient l'air comprimé et protègent ainsi le frein à air comprimé des
dysfonctionnements. Le frein à air comprimé reste fonctionnel dans les deux sens
d'écoulement, même si l'élément filtrant (3) est bouché.
Les filtres à air (1) se trouvent à l'avant à droite sur la machine, derrière le couvercle du carter
de protection.
1
Filtre à air
2
Ressort
3
Élément filtrant
4
Pièce d'écartement
Démonter l'élément filtrant
ü La machine est à l'arrêt et sécurisée,
ü La tôle de protection est démontée.
„ Démonter le jonc d'arrêt (8).
„ Retirer le capuchon (7).
„ Retirer la bague d'étanchéité (6).
„ Retirer le ressort (5).
„ Retirer la pièce d'écartement (4).
„ Retirer l'élément filtrant (3) avec le ressort (2).
156
2
3
4
5
5
6
7
8
voir
Page 28.
6
7
8
Ressort
Bague d'étanchéité
Volet de recouvrement
Jonc d'arrêt
Notice d'utilisation originale 150001281_04_fr
