Tracteurs sans système ISOBUS
EQG003-191
ü La machine est à l'arrêt et sécurisée,

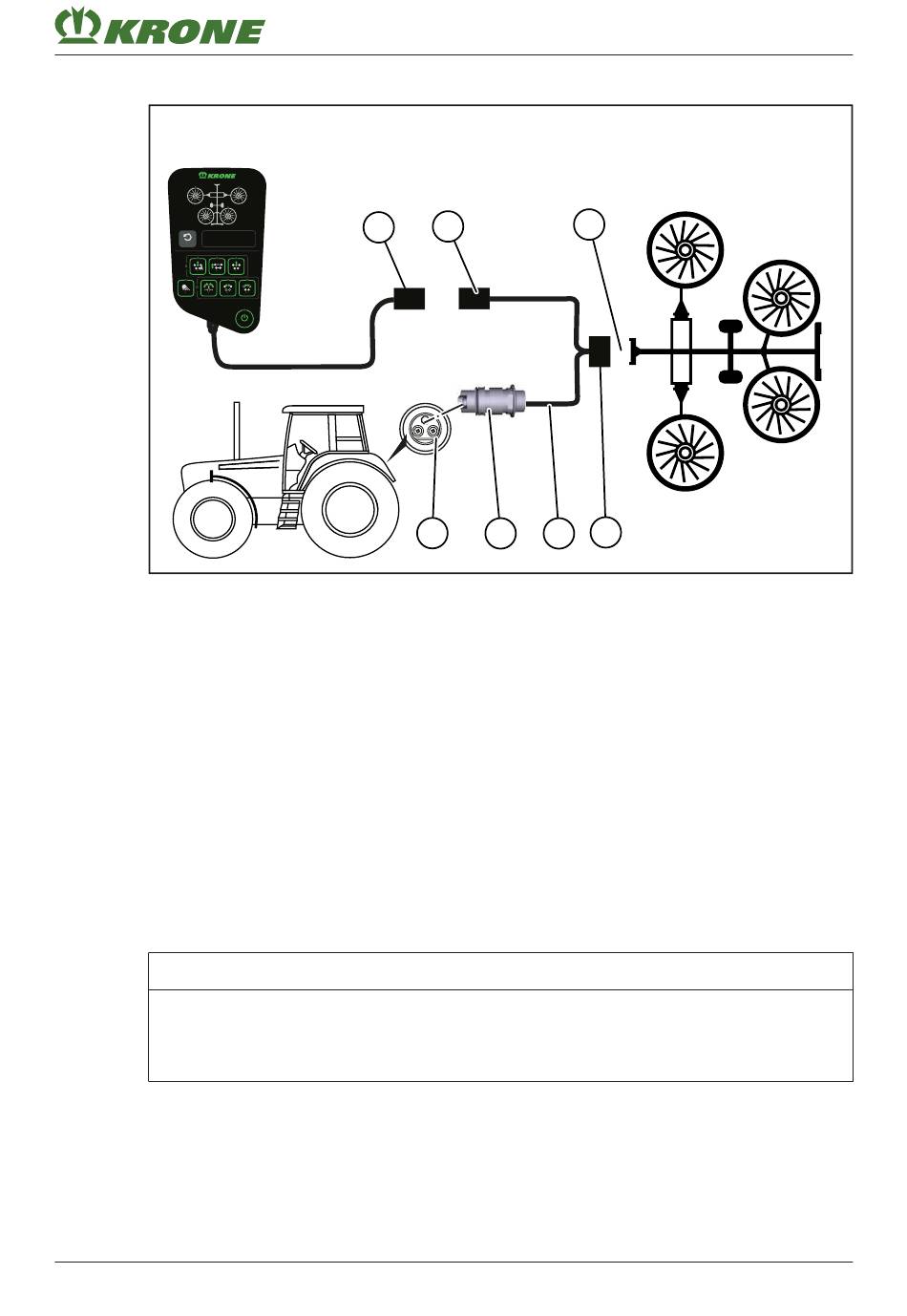

Liaison de l'unité de commande avec la machine
„ Relier le connecteur allemand DT à 6 pôles (1) de l'unité de commande avec la prise (2) du
câble de raccordement (8).
„ Relier le connecteur à 13 pôles (6) du câble de raccordement (8) à la prise (7) de la
machine.
Raccordement du tracteur à la machine
„ Relier le connecteur à 3 pôles (4) du câble de raccordement (8) à la prise DIN (3) du
tracteur.
7.15
Raccorder le terminal KRONE DS 500
AVIS
Court-circuit dû à des encrassements et à de l'humidité dans la connexion
Un court-circuit peut conduire à des dommages sur la machine.
„ S'assurer que les connecteurs et les prises sont propres et secs.
Swadro TC 1250
Notice d'utilisation originale 150001281_04_fr
Raccorder le terminal KRONE DS 500
2
1
3
4
voir
Page 28.
Mise en service
7
6
8
7
7.15
65
