6.3.1
Sécurisation de l'écrou de la traverse avec bague de sécurité
Protection du boulon de charge au moyen de bagues de
sécurité (1) et de vis de retenue (3).
Pour la rectification de la largeur de fer et le montage sur
le fer, les vis de retenue, (3) côté chariot, doivent être
retirées.
Après réglage de la cote "X" et montage sur le fer,
replacer les vis de retenue (3) et bloquer avec l'écrou (4).
Lors de l'écartement des flasques latéraux, l'arbre de
transmission se décale également.
A cet effet, il convient de desserrer les vis de retenue au
niveau du palier d'arbre et de bloquer à nouveau après le
déplacement des flasques latéraux.
ATTENTION!
L'espacement "X" entre les joues des galets du chariot doit être :
de 2 à 3 mm (1 à 1,5 mm par côté) pour les chariots jusqu'à 3,2 t
de 3 à 5 mm (1,5 à 2,5 mm par côté) pour les chariots de plus de 4 t
plus grande que la largeur de flanc "B" de la poutre.
6.4
Contre galet
6.4.1
Palans jusqu'à 6,3T de capacité
Des contre galets réglables (1) sont disponibles
pour les appareils ayant jusqu'à 6,3 t de capacité.
● Le contre galet (1) se règle après le montage
sur la poutre
● Écart entre poutre et contre galet (1) : environ
1-2 mm
● Serrer vis et écrou (2)
12

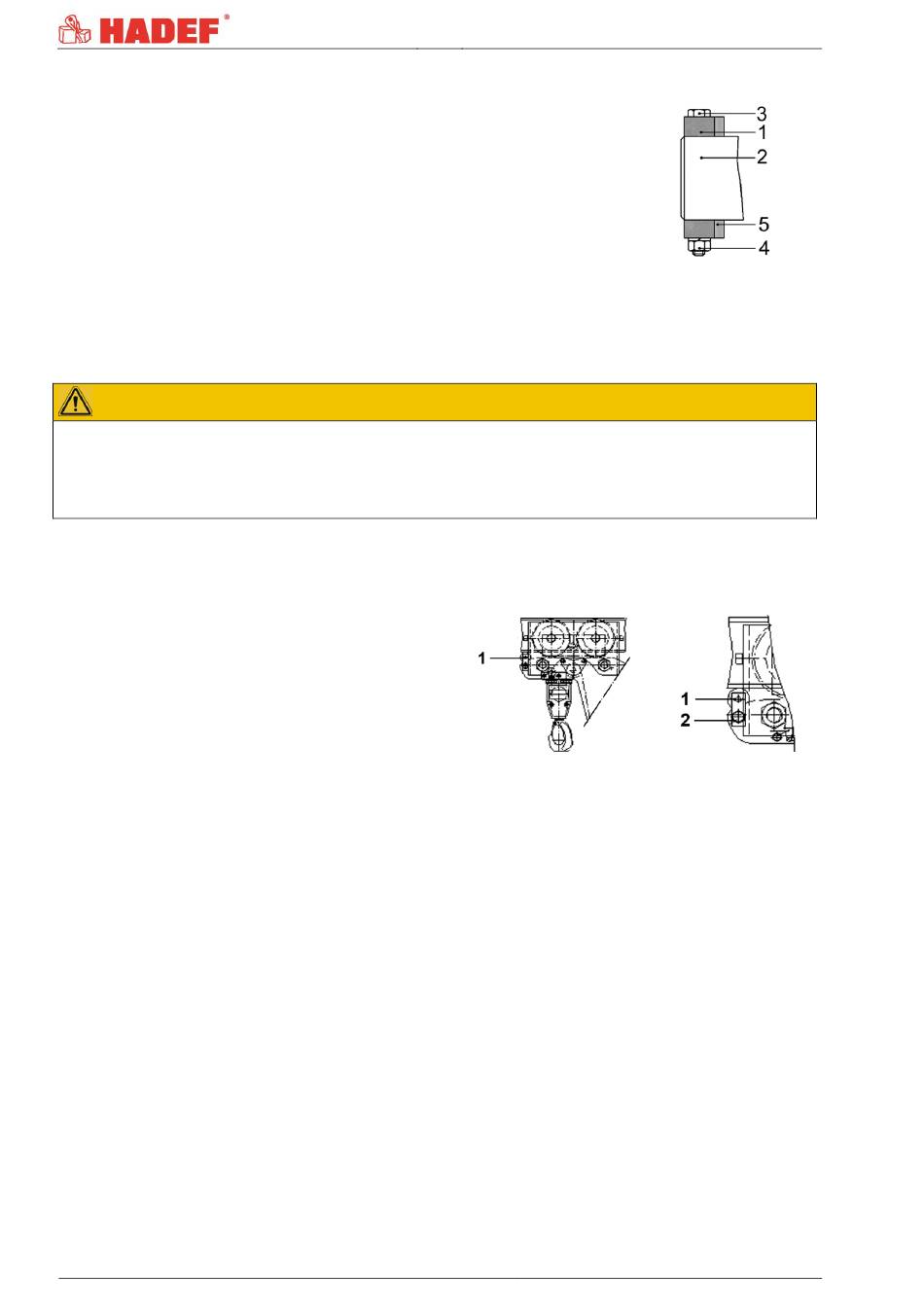

Illustration 4
1 Bague de sécurité
2 Traverse de charge
3 Vis de retenue
4 Ecrou hexagonal
5 Entretoise
Illustration 5
1 Contre galet
2 Vis avec écrou
5.52.132.00.02.10
