Fins de course logiciels début et fin
Adresse
64.0
68.0
Ces paramètres d'axe n'ont de justification que pour un axe linéaire.
Les fins de course sont actifs une fois que le FM 352 est synchronisé. La plage délimitée par les fins
de course logiciels est appelée plage de travail. Les limites de la plage de travail peuvent faire l'objet
d'une surveillance par le FM 352.
La valeur du fin de course logiciel de début (FCD) doit toujours être inférieure à celle du fin de course
logiciel de fin (FCF).
Codeur absolu (SSI)
Le FM 352 est directement synchronisé après réception d'un télégramme SSI correct. A partir de ce
moment, les fins de course logiciels sont soumis à une surveillance. Le codeur absolu que vous
utilisez doit couvrir au minimum la plage de travail (du fin de course logiciel de début à celui de fin).
Codeur incrémental et détecteur de proximité
L'axe n'est initialement pas synchronisé après chaque démarrage du FM 352. La surveillance des
fins de course logiciels ne commence qu'au terme d'une synchronisation.

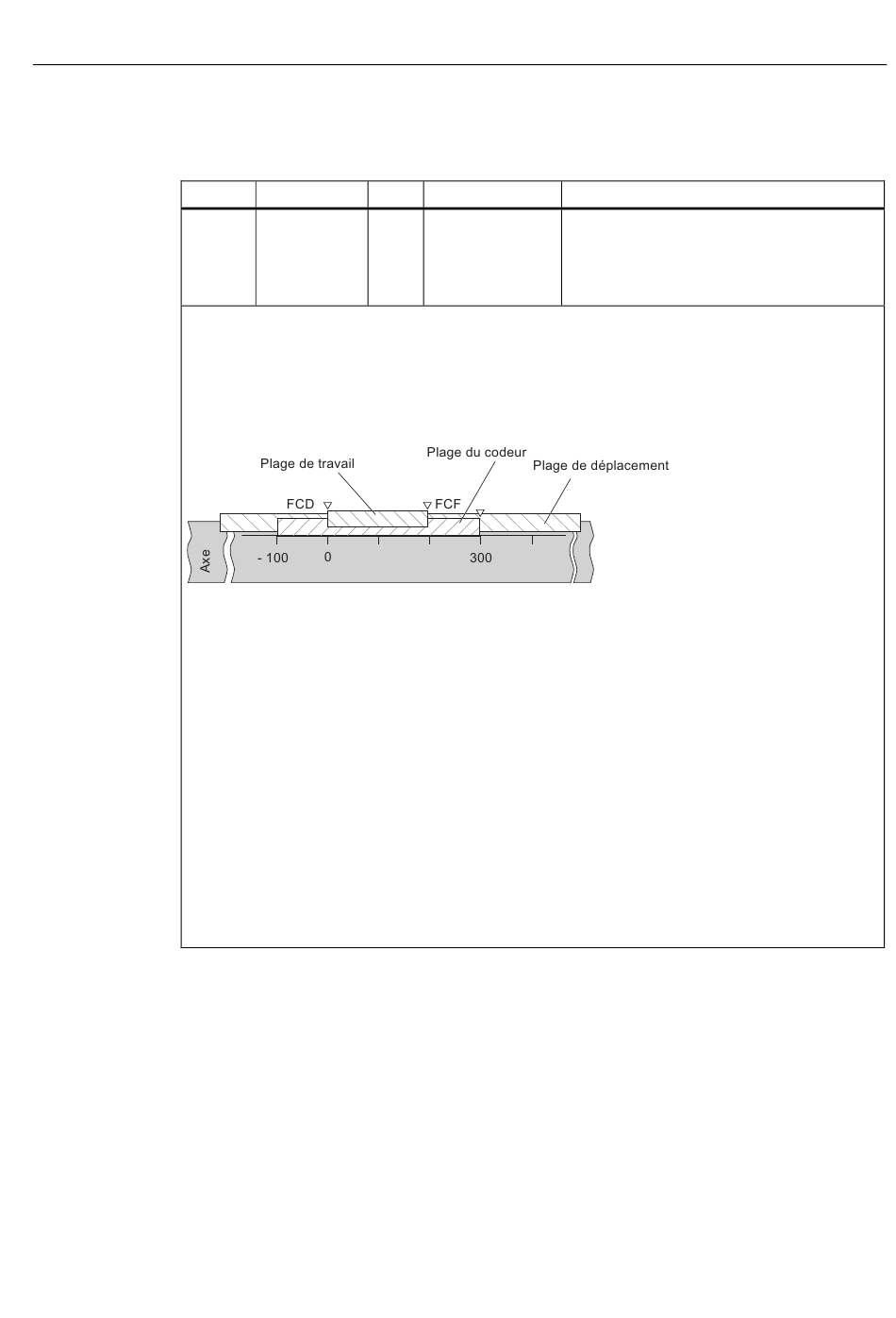

Corrélation suivante : Relation plage de travail, plage du capteur, plage de déplacement



On a : Relation plage de déplacement ≥ plage du capteur ≥ plage de travail
Boîte à cames électronique FM 352
Instructions de service, 05/2011, A5E01071725-03
Nom Type
SSW_STRT DINT
SSW_END DINT
La "plage de travail" est la plage que vous délimitez par les fins de course logiciel.
La "plage du capteur" est la plage couverte de manière univoque par le capteur. Dans le cas d'un
axe linéaire, le module fait en sorte qu'elle couvre de manière symétrique la plage de travail,
c'est-à-dire que le module la décale afin que les écarts entre les fins de course logiciels et les
limites de la plage du codeur soient identiques (voir la figure).
La "plage de déplacement" est la plage de valeurs que le FM 352 peut traiter. Elle dépend de la
résolution.
Paramètres machine et paramètres de cames
Valeur initiale
L#-100 000 000 Fin de course logiciel de début
L#100 000 000 Fin de course logiciel de fin
Plage :
-1 000 000 000 µm à 1 000 000 000 µm
9.7 Paramètres machine de l'axe
Commentaire
83
