Paramètres
10.3 Exécution d'un décalage d'origine
Conséquences sur un axe linéaire
L'exemple de réglage d'un décalage d'origine de -200 mm, vous permet de constater une
translation du système de coordonnées dans le sens positif. Les conséquences sont les
suivantes :
● La plage de travail n'est pas décalée physiquement.
● De nouvelles coordonnées sont affectées aux différents points (exemple : aux fins de
● Les cames conservent leurs coordonnées et occupent par conséquent une autre position
● Quand l'axe est synchronisé et le traitement des cames validé, ce réglage peut entraîner
● Les changements d'état de cames qui normalement déclenchent une alarme risquent de

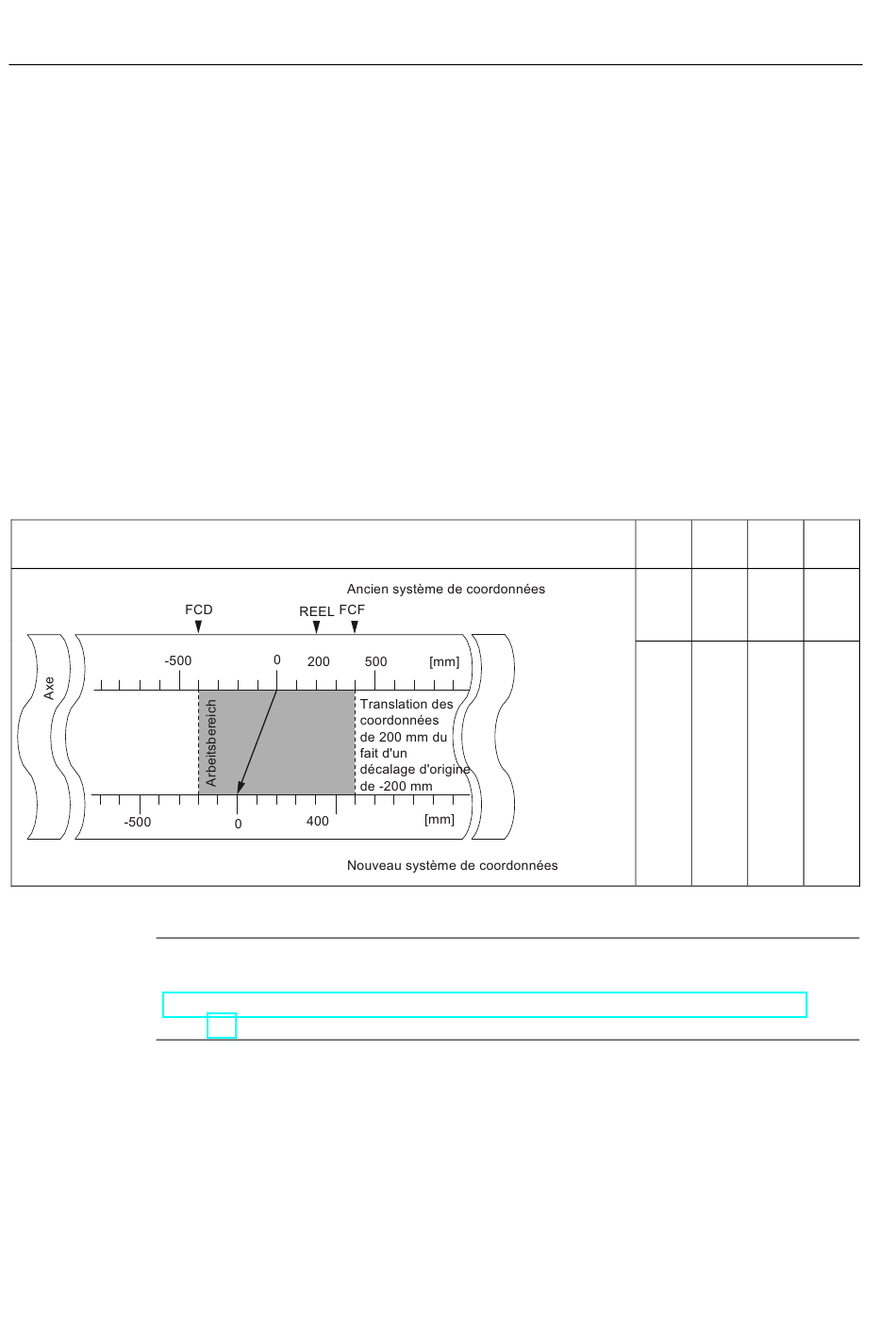

Tableau 10- 2 Translation du système de coordonnées par décalage d'origine
Remarque
Tenez compte du comportement des cames-temps à la commutation au chapitre
"Conséquence des réglages sur le comportement à la commutation des cames-temps
(Page 111)".
116
course logiciels).
physique.
un saut de bornes de came ou de cames complètes.
se perdre.
Décalage d'origine FCD REF
[mm] [mm]
-400 -200
-200 0
Boîte à cames électronique FM 352
Instructions de service, 05/2011, A5E01071725-03
REEL FCF
[mm] [mm]
200 400
400 600
