Paramètres machine et paramètres de cames
9.10 Paramètres machine du codeur

Course par tour de codeur

Adresse
24.0
Le paramètre machine "Course par tour de codeur" vous permet d'indiquer au FM 352 la course
parcourue par le système d'entraînement à chaque tour du codeur.

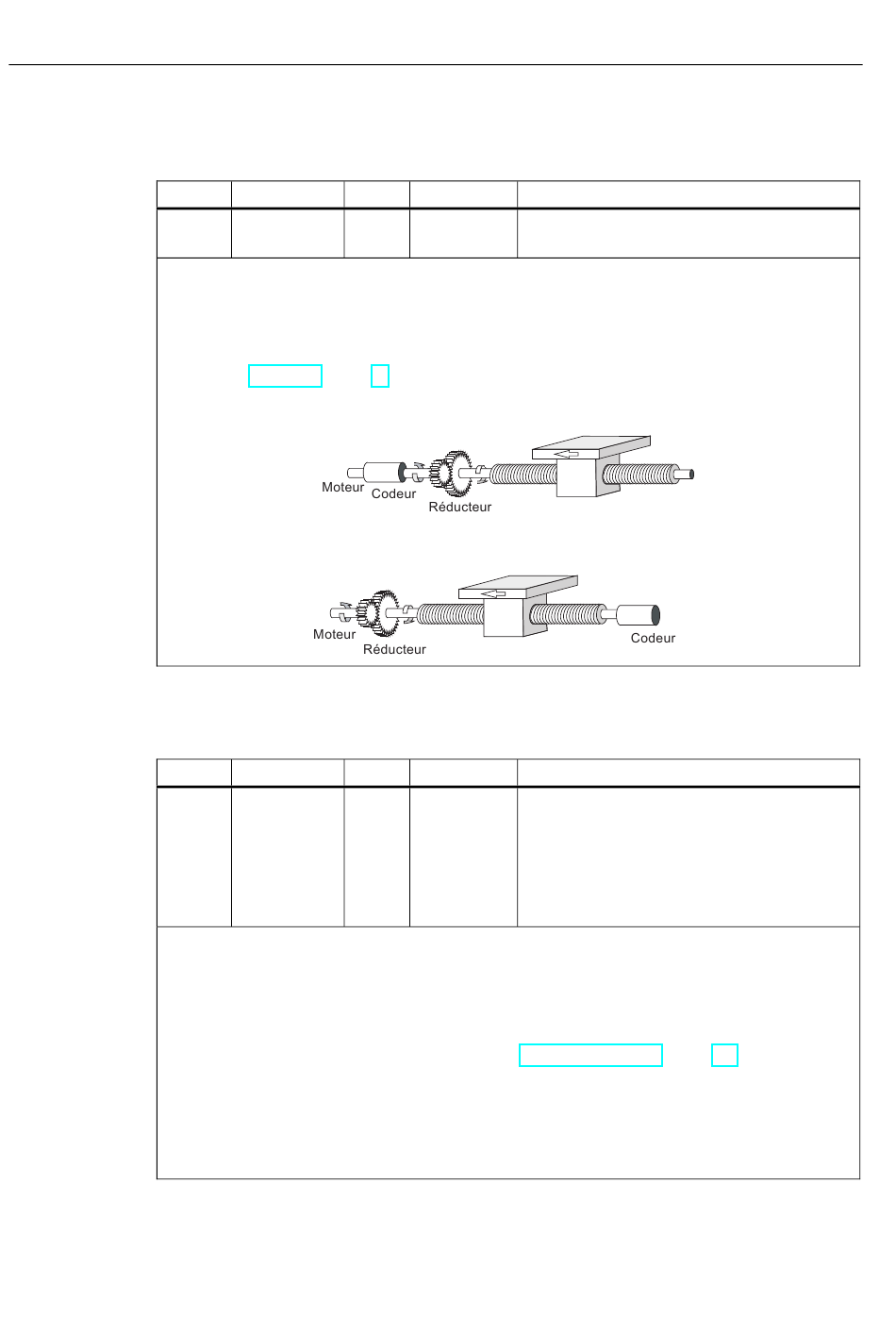

La valeur "Course par tour de codeur" dépend de la structure de la configuration de l'axe et de la
position à laquelle le codeur est monté. Vous devez prendre en compte tous les organes de
transmission tels que les accouplements ou engrenages.
Le chapitre "Résolution (Page 97)" décrit la relation entre les paramètres machine "Course par tour
de codeur" et "Incréments par tour de codeur".
Incréments par tour de codeur
Adresse
32.0
Le paramètre machine "Incréments par tour de codeur" indique le nombre d'incréments qui sont
délivrés par un codeur à chaque tour. A partir de cette valeur et du paramètre machine "Course par
tour de codeur", le FM 352 détermine la résolution.



92
Nom
DISP_REV DINT
Nom
INC_REV DINT
Codeur incrémental
Toutes les valeurs de la plage des valeurs admises sont possibles. Le module exploite les
incréments de manière quadruple (voir chapitre "Capteur incrémental (Page 145)").
Détecteur de proximité
Toutes les valeurs de la plage des valeurs admises sont possibles.
Codeur absolu
Les limites sont différentes selon le type de codeur.
Type Valeur initiale
L#80000 Course par tour de codeur
1 µm à 1 000 000 000 µm
Type Valeur initiale
L#500 Incréments par tour de codeur
Plage de valeurs :
1 à 2
Remarque :
Cette entrée ne concerne par le système d'unité
"Impulsions".
Commentaire
Commentaire
25
