Invisio 3S RTS
INSTALLATION

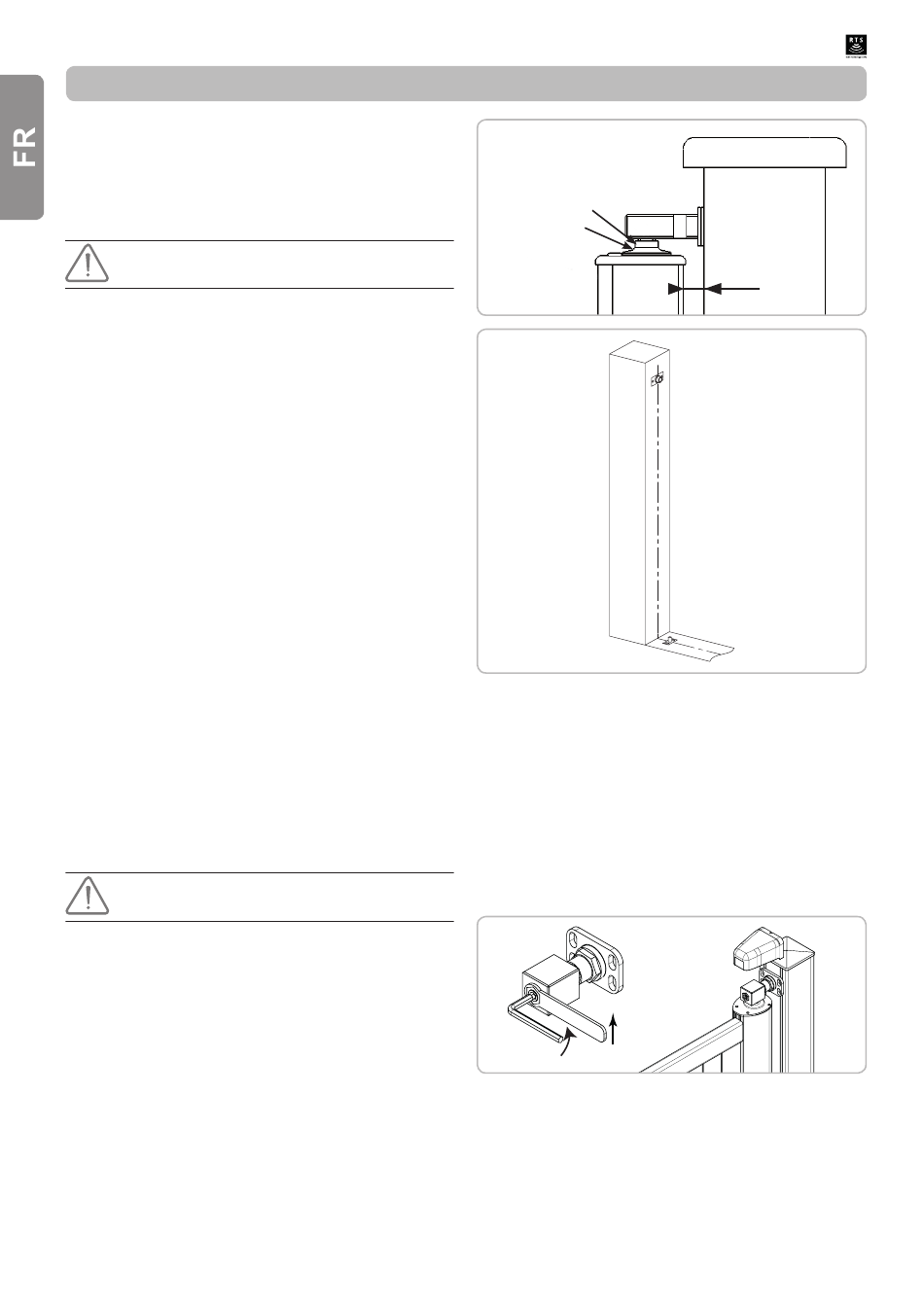

Montage du pivot sur le moteur
Le moteur est intégré dans le montant du portail. Si le pivot n'est pas pré-
monté sur le moteur, positionner la coupelle et le joint de dilatation avant
de positionner et de fixer le pivot.
Respecter
les
cotes
indiquées
et maximum entre le montant du portail et le pilier.
Selon la norme 13241-1, la distance minimale requise entre le
pilier et le montant du portail est de 25 mm.
pose du portail avec un kit standard
[1].
Vérifier l'aplomb des piliers, le niveau du seuil et le niveau du champ
d'ouverture.
[2].
Tracer au sol l'emplacement du portail et tracer sur le premier pilier
les trous de fixation du pivot.
[3].
Tracer au sol l'emplacement des trous des crapaudines dans le
même axe que celui des pivots.
[4].
Percer les trous des crapaudines.
[5].
Placer le premier battant du portail en prenant soin de le caler au
centre de façon à ce qu'il ne bascule pas.
[6].
Vérifier le niveau et l'aplomb du battant, puis percer les trous des
pivots.
[7].
Reproduire ces opérations pour le second battant.
[8].
Fixer le sabot au sol entre les deux battants.
[9].
- Réversible : vérifier que la serrure est bien déverrouillée.
- Irréversible : déverrouiller les pivots (voir déverrouillage des pivots
ci-dessous).
Ouvrir le portail manuellement jusqu'à la position maximale
souhaitée.
[10]. Positionner les butées d'ouverture et les fixer.
[11]. Refermer le portail.
- Réversible : verrouiller la serrure.
- Irréversible : verrouiller les pivots (voir verrouillage des pivots ci-
dessous).
[12]. Fixer l'armoire de commande sur l'un des piliers.
déverrouillage des pivots (Invisio irréversible)
Le déverrouillage manuel peut déclencher un mouvement
incontrôlé du vantail.
[1]. Dévisser le contre verrou.
[2]. Dévisser la vis. Renouveler jusqu'au déblocage du portail.
Verrouillage des pivots (Invisio irréversible)
[1]. Remettre les vantaux dans la même position qu'au moment du
déverrouillage.
[2]. Revisser la vis.
[3]. Revisser le contre verrou.
8
pour
la
distance
minimum
Joint de dilatation
Coupelle
[1]
[2]
Copyright © 2013 Somfy SAS. All rights reserved
35 maxi
25 mini
