SOMFY ELIXO 3S M io Mode D'emploi

SOMFY ELIXO 3S M io Mode D'emploi

Masquer les pouces Voir aussi pour ELIXO 3S M io:

Publicité

Liens rapides

Télécharger ce manuel
www.somfy.com

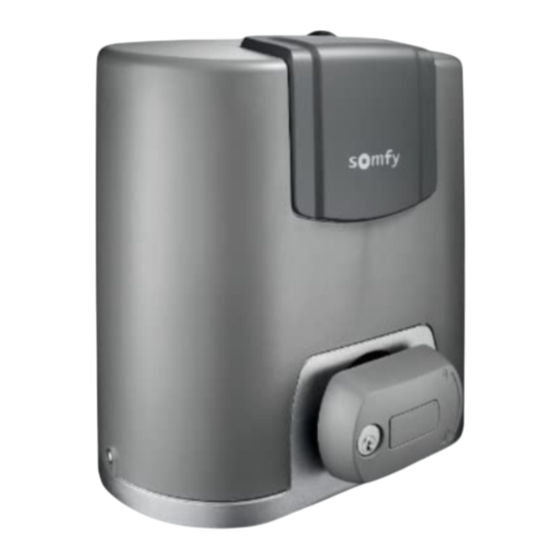

ELIXO 3S M io

Publicité

loading

Manuels Connexes pour SOMFY ELIXO 3S M io

Sommaire des Matières pour SOMFY ELIXO 3S M io

  • Page 1 ELIXO 3S M io...
  • Page 2 ELIXO 3S M io © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 3 9 Effacement des télécommandes et de tous les réglages ....................39 Effacement des télécommandes mémorisées..........................39 Effacement de tous les réglages ..............................39 10 Verrouillage des touches de programmation ........................40 © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 4 11.1 Affichage des codes de fonctionnement............................41 11.2 Affichage des codes de programmation............................42 11.3 Affichage des codes erreurs et pannes............................43 11.4 Données mémorisées ..................................43 12 Caractéristiques techniques ............................... 45 © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 5 Toute utilisation de ce produit hors du domaine d’application décrit dans ce manuel est interdite (voir paragraphe «Do- maine d’application»). L’utilisation de tout accessoire ou de tout composant non préconisé par Somfy est interdit - la sécurité des personnes ne serait pas assurée.
  • Page 6 Fixer à demeure les étiquettes de mise en garde contre l’écrasement à un endroit très visible ou près des dispositifs de commande fixes éventuels. Zone 3 Zone 2 Zone 1 Zone 5 Zone 4 © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 7 Les câbles enterrés doivent être équipés d’une gaine de protection de diamètre suffisant pour passer le câble du mo- teur et les câbles des accessoires. Pour les câbles non enterrés, utiliser un passe-câble qui supportera le passage des véhicules (Ref. 2400484). © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 8 1.8 Réglementation Somfy déclare que le produit décrit dans ces instructions lorsqu’il est utilisé conformément à ces instructions, est conforme aux exi- gences essentielles des Directives Européennes applicables et en particulier à la Directive Machine 2006/42/EC et à la Directive Radio 2014/53/EU.
  • Page 9 9019613 200 à 600 kg 9019612 Si un autre bord caoutchouc que ceux cités ci-dessus est utilisé, s’assurer de la conformité de l’installation aux normes en vigueur. 2.2 Composition du kit © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 10 Fin de course magnétique Tire-fond Ecrou Rondelle Gabarit de perçage Plaque de fixation Clé de verrouillage de la poignée Télécommande* * le contenu peut varier selon les packs 2.3 Description de l'interface © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 11 Appui 7 s = effacement de l’auto-apprentissage et des paramètres Interruption de l’auto-apprentissage Appui 2 s = mémorisation des points de commande radio Appui 7 s = effacement des points de commande radio 2.4 Encombrement moteur © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 12 Tourner la clé d’un quart de tour vers la gauche. Tourner la poignée vers la droite. ATTENTION Ne pas pousser le portail violemment. Accompagner le portail tout au long de sa course lors des manœuvres manuelles. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 13 Marquer les emplacements des fixations au sol. Percer sur une profondeur de 60 mm. Enfoncer les tirefonds. Placer une rondelle et un écrou sur chaque tirefond. Serrer les écrous pour bloquer les tirefonds dans le sol. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 14 Poser la plaque métallique sur les écrous. Vérifier que la plaque métallique est bien de niveau. Vérifier toutes les cotes. Poser le moteur sur la plaque de fixation et le pousser vers le portail. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 15 – le portail coulisse correctement, – le jeu crémaillère-pignon ne varie pas trop sur toute la course du portail. Visser l’écrou placé sur chaque tirefond pour fixer le moteur. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 16 Pour tous les câbles basse tension, s’assurer qu’ils résistent à une traction de 100 N. Vérifier que les conducteurs ne bougent pas lorsque cette traction est appliquée. 3.7 Mettre l'installation sous tension Mettre l’installation sous tension. L’écran affiche H0. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 17 Fixer le fin de course magnétique gauche L en veillant à ce que le voyant sur le bloc moteur s’allume  : fixer l’étrier puis fixer le boîtier du fin de course sur l’étrier avec les vis fournies. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 18 Tourner la poignée de déverrouillage vers la gauche. Manœuvrer le portail manuellement jusqu’à ce que le dispositif d’entraînement vienne se verrouiller. Tourner la clé d’un quart de tour vers la droite. Retirer la clé. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 19 Appuyer sur SET jusqu’à ce que l’écran affiche H1 (environ 2 s). Appuyer sur OK pour lancer l’auto-apprentissage. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 20 Pendant l’auto-apprentissage, si le portail est à l’arrêt, un appui sur SET permet de sortir du mode auto-apprentissage. INFORMATION L’accès au mode auto-apprentissage est possible à tout moment y compris lorsque le cycle d’auto-apprentissage a déjà été réalisé et que l’écran indique C1. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 21 Voir livret utilisateur. 5.6 Formation des utilisateurs Former tous les utilisateurs à l’usage en toute sécurité de ce portail motorisé (utilisation standard et principe de déverrouillage) et aux vérifications périodiques obligatoires. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 22 Âme Antenne Tresse Contact Entrée commande PIETON/OUVER- Programmable (paramètre P37) TURE Commun Entrée commande TOTAL/FERME- Contact TURE Commun Sortie contact auxiliaire Coupure 24V, 1.2A Contact Très basse tension de sécurité (TBTS) © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 23 Fonctionnement sans cellules photoélectriques Programmer P07=0 Pont présent entre les bornes 19 et 20. Cellules standards sans auto-test (configuration par défaut en sortie usine) INFORMATION Paramètre par défaut P07 = 1. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 24 è Un test automatique de fonctionnement est effectué à chaque mouvement du portail. è Si le test se révèle négatif, aucun mouvement du portail n’est possible jusqu’au passage en mode de fonctionnement homme mort (après 3 minutes). © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 25 è Un test automatique de fonctionnement est effectué à chaque mouvement du portail. è Si le test se révèle négatif, aucun mouvement du portail n’est possible jusqu’au passage en mode de fonctionnement homme mort (après 3 minutes). © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 26 INFORMATION La barre palpeuse est active en fermeture seulement. Pour une barre palpeuse active en ouverture, utiliser l’entrée de sécurité programmable et programmer P10 = 1. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 27 Positionner et visser la carte de gestion de l’alimentation des batteries. Positionner les batteries. Effectuer les raccordements. INFORMATION Le fonctionnement avec une batterie 24V est normal : vitesse nominale, accessoires fonctionnels. Autonomie : 5 cycles/24h © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 28 INFORMATION Puissance de la sortie éclairage : • soit 5 lampes fluocompactes ou à leds • soit 2 alimentations pour leds à basse tension • soit 1 éclairage halogène 500 W max © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 29 Affichage fixe = valeur sélectionnée du paramètre Affichage clignotant = valeur sélectionnable du paramètre 7.2 Signification des différents paramètres INFORMATION La valeur en gras est la valeur par défaut du paramètre. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 30 Temporisation de fermeture automatique en fonctionnement total Valeurs 0 à 30 (valeur x 10 s = valeur de temporisation) 2 : 20 s Commentaires Si la valeur 0 est sélectionnée, la fermeture automatique est instantanée. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 31 2 : L’auto-test s’effectue à chaque cycle de fonctionnement par sortie test. Application cellule re- flex avec auto-test. 3 : L’auto-test s’effectue à chaque cycle de fonctionnement par commutation d’alimentation de la sortie alimentation cellules. 4 : Application cellules bus. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 32 Préavis du feu orange Valeurs 0 : sans préavis 1 : avec préavis de 2 s avant mouvement Commentaires Si le produit motorisé donne sur la voie publique, sélectionner obligatoirement avec préavis P12 = © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 33 0 à 60 (valeur x 10 s = valeur de temporisation) 6 : 60 s Commentaires La temporisation de la sortie auxiliaire est active seulement si la valeur sélectionnée pour P15 est 2 ou 6. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 34 à l’annexe A de la norme EN 12 453. Si besoin, installer une barre palpeuse et vérifier l’obtention de la conformité. AVERTISSEMENT! Le non-respect de cette consigne pourrait gravement blesser des per- sonnes, par exemple écrasées par le produit motorisé. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 35 à l’annexe A de la norme EN 12 453. Si besoin, instal- ler une barre palpeuse et vérifier l’obtention de la conformité. AVERTISSEMENT! Le non-respect de cette consigne pourrait gravement blesser des per- sonnes, par exemple écrasées par le produit motorisé. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 36 Appuyer brièvement sur la touche choisie pour le pilotage de la fonction (ouverture totale, ouverture partielle, éclairage, sortie auxiliaire). ð L’écran de la motorisation affiche Add. Commande ouverture totale Commande ouverture partielle © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 37 Appuyer brièvement sur la touche choisie pour le pilotage de la motorisation sur la nouvelle télécommande. Légende de la figure : Télécommande “A” = télécommande “source” déjà mémorisée Télécommande “B” = télécommande “cible” à mémoriser © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 38 Si produit motorisé fermé Fermeture totale ou ouvert : ouverture par- Ouverture partielle Ouverture totale Fermeture totale tielle Si produit motorisé en mouvement : stop Aux 230V Sortie Aux ON Sortie Aux OFF Eclairage intégré © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 39 Appuyer sur la touche PROG jusqu’à ce que l’écran affiche rSt (environ 7 s). 9.2 Effacement de tous les réglages Appuyer sur la touche SET jusqu’à ce que l’écran affiche H0 (environ 7 s). © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 40 Le non-respect de cette consigne pourrait gravement blesser des personnes, par exemple écrasées par le produit motorisé. Appuyer simultanément sur les touches "SET", "+", "-". L’écran affiche C.1. Les programmations sont verrouillées. Pour accéder à nouveau à la programmation, répéter la même procédure. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 41 Vérifier le bon fonctionnement des cellules BUS (câblage, ali- gnement, etc.) Alimentation 9,6V Affichage lors du fonctionnement sur batterie 9,6V. Alimentation 24V Affichage lors du fonctionnement sur batterie 24V ou alimen- tation solaire si produit compatible. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 42 Attente de programmation d’un point de L’appui sur une touche du point de commande permet d’affec- commande radio pour commande sortie auxi- ter cette touche à la commande de la sortie auxiliaire. liaire © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 43 à l’alimentation secteur tion par batterie pour sa première mise sous tension. 11.4 Données mémorisées Pour accéder aux données mémorisées, sélectionner le paramètre Ud puis appuyer sur OK. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 44 Nombre de points de commande radio mémorisés sur la commande sortie auxiliaire d0 à d9 Historique des 10 derniers défauts (d0 les plus récents à d9 les plus anciens) Effacement de l’historique des défauts en appuyant sur OK 7s. © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 45 Programmable 5 valeurs possibles Diagnostic Enregistrement et consultation des données : compteur de cycles, compteur de cycles avec détection d’obstacles, nombre de canaux radio mémorisés, historique des 10 derniers défauts en- registrés © Copyright 2022 SOMFY ACTIVITES SA. All rights reserved.
  • Page 46 SOMFY ACTIVITES SA 50 avenue du Nouveau Monde 74300 CLUSES FRANCE www.somfy.com 5170272A...
