Description Du Produit - SOMFY INVISIO 3S RTS Manuel D'installation

Invisio 3S RTS

dESCRIpTION du pROduIT

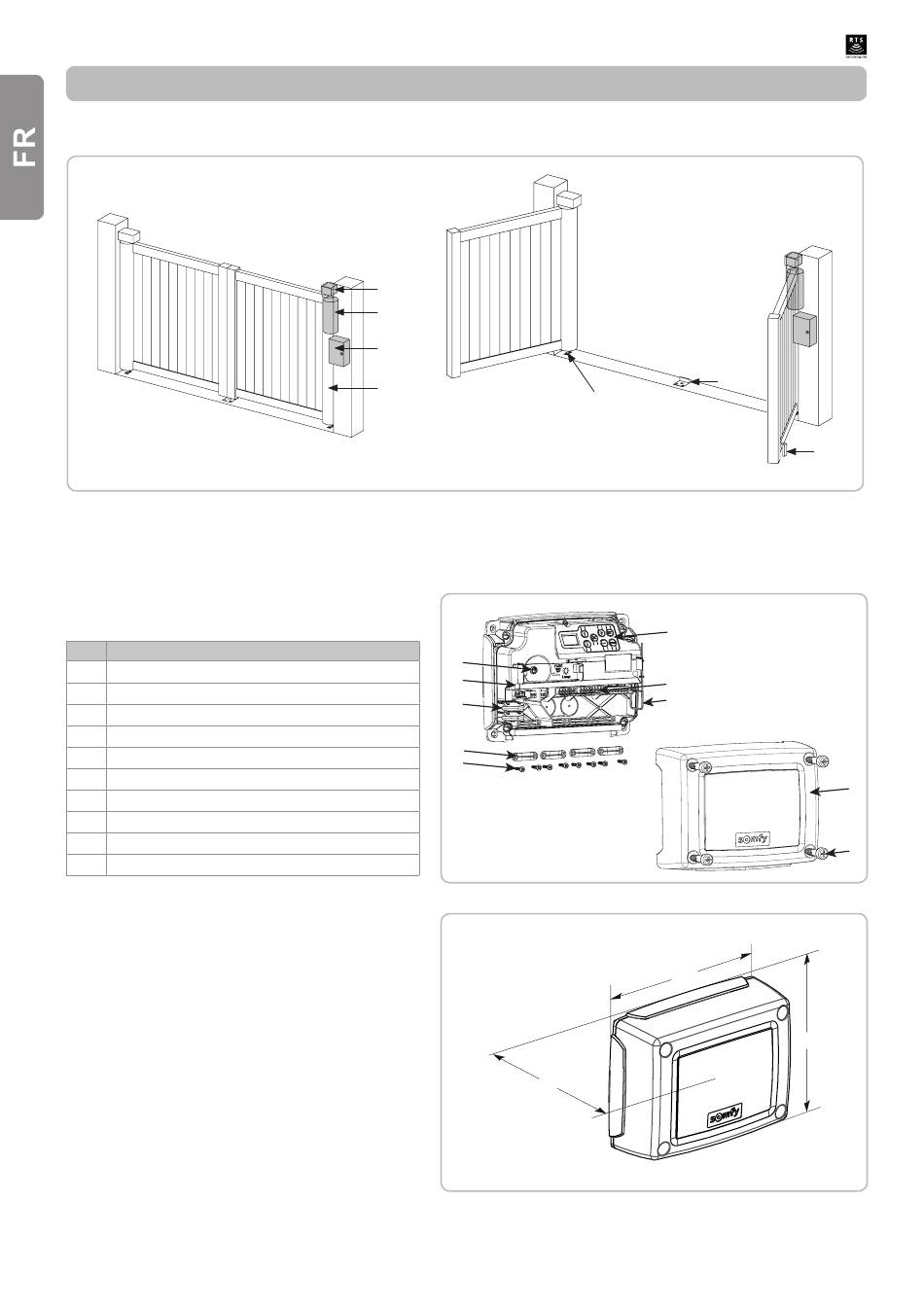

Installation type
domaine d'application
L'armoire de commande est destinée à la commande de un ou deux moteurs 24V Somfy, pour l'ouverture et la fermeture de portails.
description de l'armoire de commande
Compositin de l'armoire de commande
Rep. désignation
1 Interface de programmation
2 Borniers débrochables
3 Capot
4 Vis capot
5 Télécommandes Keygo RTS
6 Serre câble
7 Vis serre câble
8 Antenne
9 Fusible (250 V / 5 A) de protection de la sortie éclairage 230 V
10 Fusible (250 V / 5 A) de rechange
Encombrement
6
pivot haut
Moteur
Armoire de
commande
Profilé
aluminium
9
10
5
6
7
90
Sabot
pivot bas
(Crapaudine)
1
2
8
225
Copyright © 2013 Somfy SAS. All rights reserved
Butée
3
4
180
