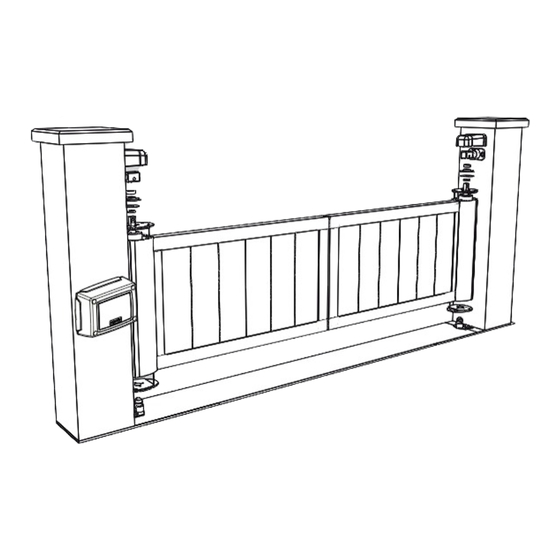

Système de motorisation intégrée pour portail
Table des Matières

Publicité

Liens rapides

INVISIO 3S RTS
Système de motorisation intégrée pour portail
FR
Manuel d'installation
5112223B

Publicité

Chapitres

Table des Matières
loading

Sommaire des Matières pour SOMFY HOME MOTION INVISIO 3S RTS

  • Page 1 INVISIO 3S RTS Système de motorisation intégrée pour portail Manuel d’installation 5112223B...
  • Page 2: Table Des Matières

    Signification des différents paramètres 2-103, ce produit doit être impérativement installé avec une Programmation des télécommandes armoire de commande Somfy. L’ensemble est désigné sous Mémorisation de télécommandes 2 ou 4 touches via interface de le nom de motorisation. Ces instructions ont notamment pour...
  • Page 3: Vérifications Préliminaires

    état 1.6 réglementation le portail n’est équipé d’aucun système de verrouillage Nous, SOMFY, déclarons que ce produit INVISIO 3S RTS manuel ou électrique (sauf si compatible avec la est conforme aux exigences essentielles des directives motorisation Somfy) européennes applicables et notamment aux directives...
  • Page 4 à 2,5 m par rapport au sol ou à tout autre niveau d’accès permanent. Figure 1 - Distance de sécurité Figure 2 - Protection mécanique Obturation déformable assurant une distance de sécurité de 25 mm Profilé en position comprimée Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 5: Description Du Produit

    (Crapaudine) Butée (optionnelle) 2.2 Domaine d’application L’armoire de commande est destinée à la commande de un ou deux moteurs 24V Somfy, pour l’ouverture et la fermeture de portails. 2.3 Description de l’armoire de commande Composition de l’armoire de commande Rep.
  • Page 6: Installation

    [10]. - Réversible : vérifier que la serrure est bien déverrouillée. aplomb - Irréversible : déverrouiller les pivots (voir déverrouillage des pivots ci-dessous). [11]. Ouvrir le portail manuellement jusqu’à la position maximale souhaitée. [12]. Positionner les butées d’ouverture et les fixer. Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 7: Pose Du Portail Avec Un Kit Levée Sur Pente

    10,7% 17,0% 15,1% 13,6% 12,4% 11,3% 18,0% 16,0% 14,4% 13,1% 12,0% 16,9% 15,2% 13,8% 12,7% 17,8% 16,0% 14,5% 13,3% 16,8% 15,3% 14,0% 17,6% 16,0% 14,7% 16,7% 15,3% 17,5% 16,0% 16,7% 17,3% 18,0% Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 8 [4]. Fixer la liaison rotule au battant pour un réglage de pente minimum. Nota : Ne pas serrer complètement les vis de la liaison rotule pour un réglage ultérieur. Réglage de pente minimum Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 9: Fixation De L'armoire

    3.5 raccordement du contact à clé ref.1841021 (en option) pour le déverrouillage d’une motorisation réversible (moteur avec freinage magnétique) Démontage du contact à clé [1]. Dévisser puis enlever la platine aluminium du contact à clé. Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 10 [6]. Dévisser puis enlever le support contact. Câblage du contact à clé 230Vac Lamp Batt. Lamp Batt. Contacteur en applique Contacteur en applique Position verrouillée Position verrouillée Position clé retirée Position déverrouillée Position clé retirée Position déverrouillée Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 11: Câblage Des Moteurs

    L’auto-apprentissage permet d’ajuster les courses, les couples moteurs et le décalage des vantaux à la fermeture. Mettre les vantaux en position intermédiaire. [1]. Appuyer sur la touche “SET” (2 s). Relâcher la touche quand l’écran affiche “H1”. Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 12: Validation De L'installation / En12453

    21. Le non respect de cette consigne peut rendre le produit dangereux pour l’utilisateur. 5 - PrinCiPe De FonCtionnement 5.1 utilisation des télécommandes Keygo rtS Mode de fonctionnement séquentiel par défaut (P01=0) STOP STOP Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 13: Fonctionnement En 2 Temps Sur Le Sabot En Fermeture

    500 W max. 230 V 50 Hz 24 Vdc Lamp 24V Cell sec./Cell Lock Sec. Prog Test Ant. 230Vac Batt. Flash 24V dc Sec. 1.5 mm² 0.75 mm² 1.5 mm² 1.5 mm² 0.75 mm² Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 14: Description Des Différents Périphériques

    Programmer le paramètre “P15” = 7 La sortie AUX n’est plus utilisable si une serrure motorisée est raccordée sur cette sortie. Batt. Flash 24V dc Respecter polarités pour le raccordement de la serrure motorisée. Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 15 24V dc l’automatisme. 24V Cell sec./Cell 24V dc 24V Cell 24V dc 24V Cell sec./Cell 24V dc 24V Cell sec./Cell Il est nécessaire de refaire un auto-apprentissage suite au raccordement BUS des cellules. Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 16 Si le test de fonctionnement se révèle négatif, 24V dc 24V Cell sec./Cell Lock Sec. Prog Test Sec. aucun mouvement du portail n’est possible jusqu’au passage en mode de fonctionnement homme mort (au bout de 3 minutes). Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 17: Paramétrage Avancé

    7.2 Affichage des valeurs de paramètre Si l’affichage est fixe, la valeur affichée est la valeur sélectionnée pour ce paramètre. Si l’affichage est clignotant, la valeur affichée est une valeur sélectionnable pour ce paramètre. Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 18: Signification Des Différents Paramètres

    0 à 30 ( valeur x 10 s = valeur Si la valeur 0 est sélectionnée, la fermeture automatique du portail est courte de temporisation ) instantanée. fermeture 2 : 20 s automatique en cycle piéton Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 19 La serrure est libérée au démarrage de l’ouverture. 1 : active impulsionnelle 12V 0 : inactif Coup de bélier 0 : le coup de bélier est inactif. 1 : actif 1 : recommandé pour l’utilisation d’une serrure électrique. Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 20 0 : entrée batterie compatible solaire d’alimentation sur 1 : batterie de secours 2 x 1 : entrée batterie compatible batterie 9,6 V - 1600 mAh ( nécessité de entrée batterie 9,6 V brancher 2 batteries) Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 21: Programmation Des Télécommandes

    Fonctions des touches d’une télécommande 3 touches Ouverture totale Stop Fermeture totale Ouverture totale Fermeture totale Si portail fermé à ouverture piéton Sinon à stop Eclairage ON Eclairage OFF Sortie aux. ON Sortie aux. OFF Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 22: Mémorisation De Télécommandes À Distance

    Apprentissage cellules BUS refusé Vérifier le bon fonctionnement des cellules BUS (câblage, alignement, etc.) Alimentation batterie de secours Affichage lors du fonctionnement sur batterie de secours (2 x 9,6 V) Alimentation solaire Affichage lors du fonctionnement sur alimentation solaire Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 23 Déconnecter la batterie de secours et raccorder l’armoire à sous tension de l’armoire l’alimentation secteur pour sa première mise sous tension. alimentée par batterie de secours Pour tout autre code erreur ou panne, contacter Somfy. Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 24 Par réinjection de courant en cas de détection à l’ouverture / fermeture Décalage vantaux Programmable Enregistrement et consultation des données : compteur de cycles, compteur de cycles Diagnostic avec détection d’obstacles, nombre de canaux radio mémorisés, historique des 10 derniers défauts enregistrés Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 25 DÉVERROUILLAGE DES TOUCHES DE PROGRAMMATION Invisio 3S RTS Aide mémoire somfy.com AUTO-APPRENTISSAGE Les paramètres ne peuvent être modifiés que par un professionnel de la fermeture Auto-apprentissage correct habilité à garantir la conformité du produit en fonctionnement. Auto-apprentissage incorrect MÉMORISATION DE TÉLÉCOMMANDES...
  • Page 26: Affichage Des Codes De Fonctionnement

    21 à 26 (feu orange, cellules photoélectriques (sauf BUS), clavier à code) Défaut hardware Contacter Somfy Défaut alimentation accessoires L’alimentation accessoires est coupée suite à Rappel : consommation maximum accessoires = 1,2 A une surcharge (consommation excessive) Vérifier la consommation des accessoires raccordés.
  • Page 27 INVISIO 3S RTS Système de motorisation intégrée pour portail Manuel d’utilisation...
  • Page 28: Caractéristiques Techniques

    EN 60335-2-103, ce produit doit être impérativement Keygo RTS recyclage installé avec un moteur Somfy. L’ensemble est désigné sous le nom de motorisation. Ces instructions ont notamment Caractéristiques techniques pour objectif de satisfaire les exigences de la dite norme et ainsi d’assurer la sécurité...
  • Page 29: Consignes De Sécurité Relatives À L'utilisation

    N’hésitez pas à nous contacter, nos spécialistes sont à votre Chaque année, faire contrôler la motorisation par du disposition pour vous répondre. Internet : www.somfy.com personnel qualifié. Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 30: Description Du Produit

    Invisio 3S RTS 2 - DeSCriPtion Du ProDuit L’armoire de commande est destinée à la commande de un ou deux moteurs 24V Somfy, pour l’ouverture et la fermeture de portails. 3 - FonCtionnement et utiLiSation 3.1 Fonctionnement normal Fonctionnement «ouverture totale» avec une télécommande 2 ou 4 touches Appuyez sur la touche programmée pour piloter l’ouverture totale du portail.
  • Page 31: Ajout De Télécommandes

    Copie de la fonction d’une télécommande 3 touches mémorisée sur une nouvelle télécommande 3 touches : < 1s Par exemple, si la télécommande A commande l’éclairage déporté du portail, la nouvelle télécommande B commandera aussi l’éclairage déporté du portail. Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 32: Déverrouillage Manuel Du Portail

    • Vérifier que les cellules photoélectriques ne soient ni occultées ni encrassées. • Une utilisation intensive est inadaptée à ce type de motorisation. La protection thermique peut s’être activée. Si le problème n’est pas résolu, contacter l’installateur de la motorisation. Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 33: Entretien

    Si votre portail est équipé d’un kit levée sur pente, graissez les rotules sur lesquelles reposent chaque vantail environ une fois par an avec de la graisse mécanique à usage extérieur. Rotule 7 - remPLaCement De La PiLe 7.1 Keytis rtS 7.2 Keygo rtS Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 34: Recyclage

    - 20 ° C / + 60 ° C - IP 44 d’utilisation Fréquence radio Somfy 433,42 MHz Nombre de canaux mémorisables Sortie éclairage déporté 230 V - 500 W (Halogène ou incandescence uniquement) Copyright © 2015 Somfy SAS. All rights reserved...
  • Page 36 Somfy 50 avenue du Nouveau Monde BP 152 - 74307 Cluses Cedex France Somfy Actipro 0820 374 374 (0,12€ TTc/min) actipro@somfy.com...
