Dexxo Pro
800 - 1000 RTS
Manuel d'utilisation
5048550A
11

Publicité

Chapitres

Table des Matières
loading

Manuels Connexes pour SOMFY Dexxo Pro 800 RTS

Sommaire des Matières pour SOMFY Dexxo Pro 800 RTS

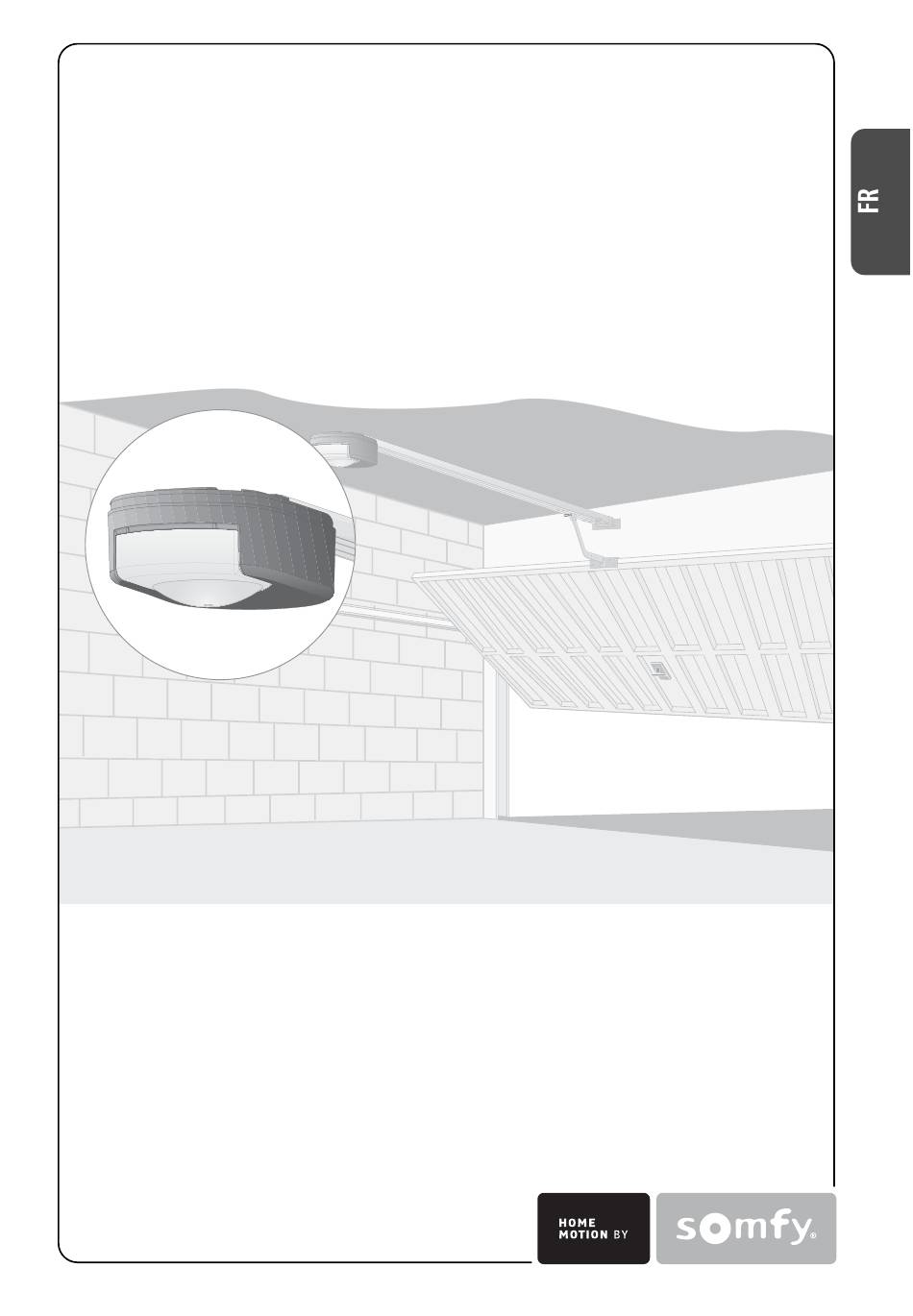

  • Page 1 Dexxo Pro 800 - 1000 RTS Manuel d’utilisation 5048550A...

  • Page 2: Table Des Matières

    SOMMAIRE GÉNÉRALITÉS CONSIGNES DE SÉCURITÉ Mise en garde Consignes de sécurité DESCRIPTION DU PRODUIT Composition Domaine d’application POINTS A VÉRIFIER AVANT INSTALLATION Contrôles préliminaires Consignes de sécurité INSTALLATION Hauteur d’installation Détail des différentes étapes de l’installation PROGRAMMATION Description des touches de programmation Auto-apprentissage Mémorisation des télécommandes ESSAI DE FONCTIONNEMENT...

  • Page 3: Généralités

    Les instructions, citées dans les notices d’installation et d’utilisation de ce produit, ont pour objectif de satisfaire les exigences de sécurité des biens, des personnes et des dites normes. Dans le cas de non-respect de ces instructions, Somfy se libère de toute responsabilité des dommages qui peuvent être engendrés.

  • Page 4: Points A Vérifier Avant Installation

    Dimensions portes (Fig. 3) Pour les hauteurs maximum de portes, la course du moteur peut-être optimisée : . En montant la tête moteur à 90° (Fig. 7- . En fixant la chape linteau au plafond avec un retrait par rapport au linteau de 200 mm max. (Fig. 5- .
  • Page 5 Assemblage du rail à la tête moteur (Fig. 7) Fixation de l’ensemble au plafond du garage (Fig. 8 à 10) Fixation à la chape linteau (Fig. 8) Fixation au plafond . Plafond collé : fixation au plafond directement par l'intermédiaire du rail (Fig. 9). Il est possible de rajouter des points de fixation au niveau de la tête moteur (Fig.

  • Page 6: Programmation

    PROGRAMMATION Description des touches de programmation . Appui 2 s : mémorisation des télécommandes . Appui 7 s : suppression des télécommandes . Appui 0,5 s : entrée et sortie du menu de paramétrage . Appui 2 s : déclenchement de l’auto-apprentissage .

  • Page 7: Fonctionnement De L'éclairage Intégré

    Fonctionnement de l’éclairage intégré L’éclairage s’allume à chaque mise en route de la motorisation. Il s’éteint automatiquement au bout d’une minute après la fin du mouvement de la porte. Cette temporisation est réglable (voir chapitre paramétrage). Une utilisation répétitive donnant lieu à un allumage continu de la lampe, peut conduire à...

  • Page 8: Paramétrage

    PARAMÉTRAGE Fig. 33 Schéma général de paramétrage Signification des différents paramètres Code Désignation Valeurs Commentaires Mode de fonctionnement 0 : séquentiel Le fonctionnement en mode fermeture automatique n’est possible que si 1 : fermeture automatique des cellules photoélectriques sont installées. C’est à dire P2=1 ou P2=2. En mode fermeture automatique, la fermeture de la porte se fait automatiquement après la durée de temporisation programmée au paramètre “...

  • Page 9: Fonctionnements Particuliers

    Exemple de programmation : réglage de la vitesse d’accostage en fermeture ”P7” (Fig. 34) Paramétrage d’une zone de ralentissement longue “P7” = 2. Cas particulier : réglage de la position de la porte pour l’ouverture partielle (Fig. 35) Accéder au paramètre “P6” et valider par “OK” Positionner la porte à...

  • Page 10: Affichage Des Codes De Programmation

    Effectuer un cycle d’auto-apprentissage. Si le défaut persiste, contacter l’assistance technique Somfy. Accès aux données mémorisées Pour accéder aux données mémorisées sélectionner le paramètre “Ud” puis appuyer sur “OK” (Fig. 33). Données Désignation...

  • Page 11: Caractéristiques Techniques

    Poids Rail : 5,6 à 10 kg selon type de rail Vitesse d’ouverture 18 cm/s max. Nombre de canaux mémorisables Fréquence radio SOMFY 433,42 MHz RTS Eclairage intégré 230 V / 40 W max. Douille E14 Eclairage déporté 230 V / 500 W max. Classe 2 Température de fonctionnement...

  • Page 12: Généralités

    Somfy développe, produit et commercialise des automatismes pour les ouvertures et les fermetures de la maison. Centrales d’alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy répondent à vos attentes de sécurité, confort et gain de temps au quotidien.

  • Page 13: Consignes De Sécurité

    Les instructions, citées dans les notices d’installation et d’utilisation de ce produit, ont pour objectif de satisfaire les exigences de sécurité des biens, des personnes et des dites normes. Dans le cas de non-respect de ces instructions, Somfy se libère de toute responsabilité des dommages qui peuvent être engendrés.

  • Page 14: Fonctionnements Et Utilisation

    FONCTIONNEMENTS ET UTILISATION Fonctionnement normal Utilisation des télécommandes type Keytis ou similaires (Fig. 5). Fonctionnement de la détection d’obstacle (Fig. 6 et 7) Une détection d’obstacle durant l’ouverture provoque l’arrêt de la porte (Fig. 6). Une détection d’obstacle durant la fermeture provoque l’arrêt puis la ré-ouverture de la porte (Fig. 7). L’éclairage intégré...

  • Page 15: Fonctionnements Particuliers

    Fonctionnements particuliers Selon les périphériques installés et les options de fonctionnement programmées par votre installateur, le moteur Dexxo PRO peut avoir les fonctionnements particuliers suivants : Fonctionnement avec une télécommande type TELIS ou similaire (Fig. 9) Fonctionnement des cellules de sécurité. Un obstacle placé...

  • Page 16: Diagnostic De Fonctionnement

    DIAGNOSTIC DE FONCTIONNEMENT L’afficheur digital de fonctionnement est disponible sous le bulbe de l’éclairage intégré. Il donne les indications sur le fonctionnement du moteur. Les principaux codes de fonctionnement sont les suivants : Code Désignation Commentaires Attente de commande Ouverture Attente de refermeture automatique Fermeture Détection d’obstacle...

  • Page 17: Entretien

    20 cycles par jour avec rail standard (testé pour 36500 cycles) Utilisation 50 cycles par jour avec rail haute performance (testé pour 90000 cycles) Nombre de canaux mémorisables Fréquence radio SOMFY 433,42 MHz RTS Eclairage intégré 230 V / 40 W max. Douille E14 Eclairage déporté...

  • Page 18: Notes

    NOTES...
