Installation d'une carte extra-plate dans l'emplacement de carte 1
Pour installer une carte extra-plate, procédez comme suit :
10. Passez à la section «Fin de l'installation» à la page 46.
20
IBM xSeries 336 Type 8837 : Guide d'installation des options
1. Lisez les consignes de sécurité à partir de la page v et la section «Conseils
d'installation» à la page 13.
2. Retirez le cache d'emplacement de carte de l'emplacement 1. Sur le panneau
arrière du serveur, poussez le cache d'emplacement de carte 1 vers la gauche
et ramenez-le vers l'intérieur du serveur. Retirez et rangez le cache
d'emplacement de carte 1 en lieu sûr.
Remarque : Vous devrez probablement utiliser une pièce de monnaie ou un
tournevis pour repousser le cache d'emplacement de carte vers
la gauche.
3. Retirez la carte de son emballage antistatique et positionnez les cavaliers et
les commutateurs sur la carte en suivant les instructions du constructeur.
4. Glissez la partie connecteur d'entrée-sortie de la carte dans l'ouverture de
l'emplacement 1.
Avertissement :
Lorsque vous installez une carte, vérifiez que la carte est
correctement et complètement installée dans le connecteur avant de mettre le
serveur sous tension. Si vous ne l'insérez pas correctement, vous risquez
d'endommager la carte mère, la carte de bus ou la carte.

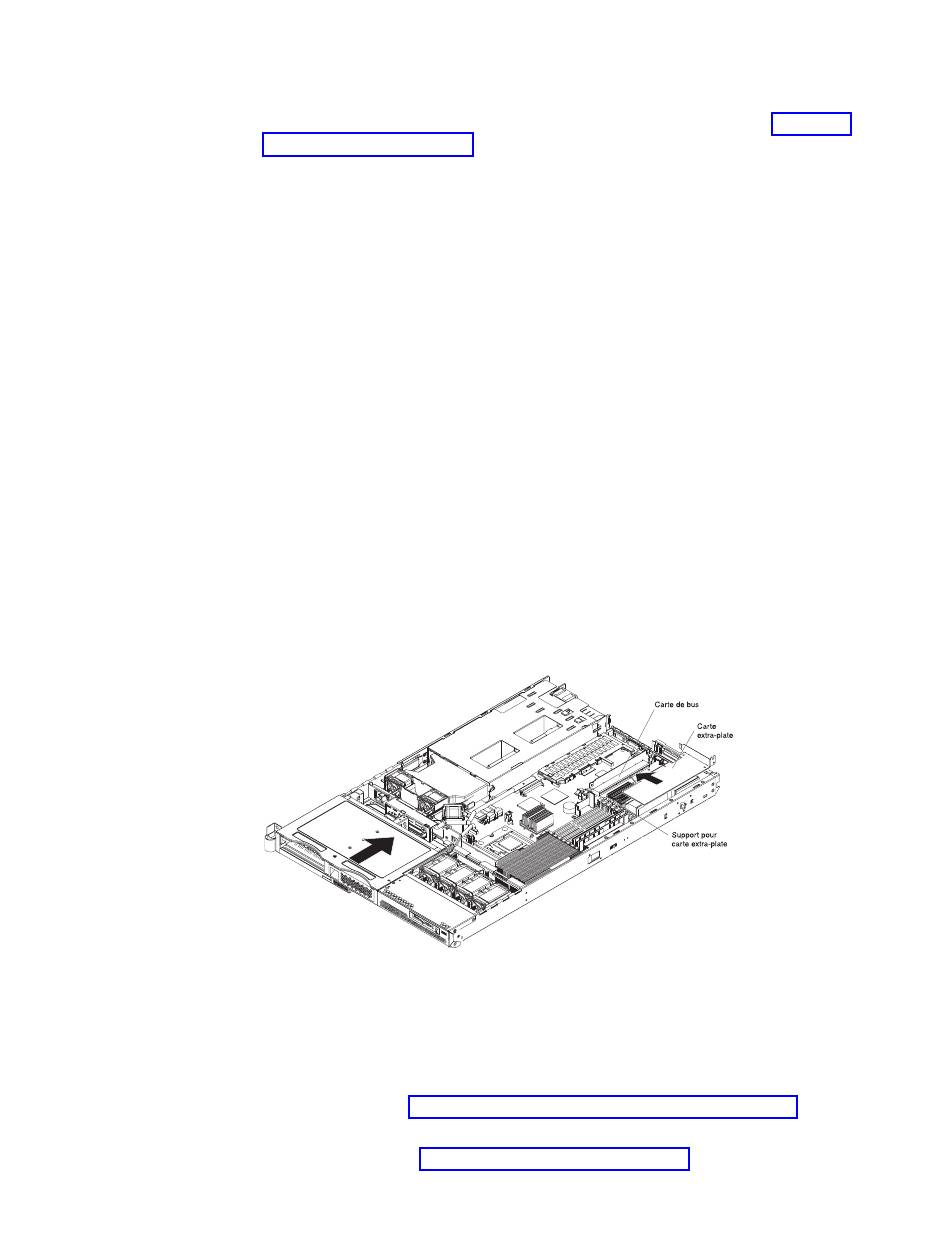

5. Dès que vous commencez à insérer la carte dans l'emplacement 1, alignez le
connecteur de la carte extra-plate avec celui de la carte de bus. Appuyez
fermement sur le connecteur pour l'introduire dans le connecteur de la carte
de bus. Vérifiez que la carte est correctement mise en place dans la carte de
bus et qu'elle repose sur le dessus du support pour carte extra-plate.
6. Repoussez la carte derrière le taquet pour mettre en place la carte sur son
support.
7. Vérifiez que les taquets de retenu de la carte de bus sont toujours installés
correctement.
8. Connectez les câbles internes à la carte. Pour plus d'informations, lisez les
instructions fournies avec la carte.
Avertissement :
Vérifiez que les câbles ne bloquent pas la circulation d'air
provenant des ventilateurs. Pour savoir où vous devez installer les câbles sur
la carte mère, voir «Chemins de câble de la carte mère» à la page 9.
9. Si vous avez d'autres options à installer ou à retirer, faites-le à présent.
