Chapitre 3. Connecteurs d'entrée-sortie
Le serveur est doté des connecteurs d'entrée-sortie suivants :
v Un connecteur de périphérique (de pointage) auxiliaire
v Trois connecteurs Ethernet
v Un connecteur de clavier
v Un connecteur série
v Trois connecteurs USB, un à l'avant et deux à l'arrière)
v Un connecteur vidéo
Vue arrière

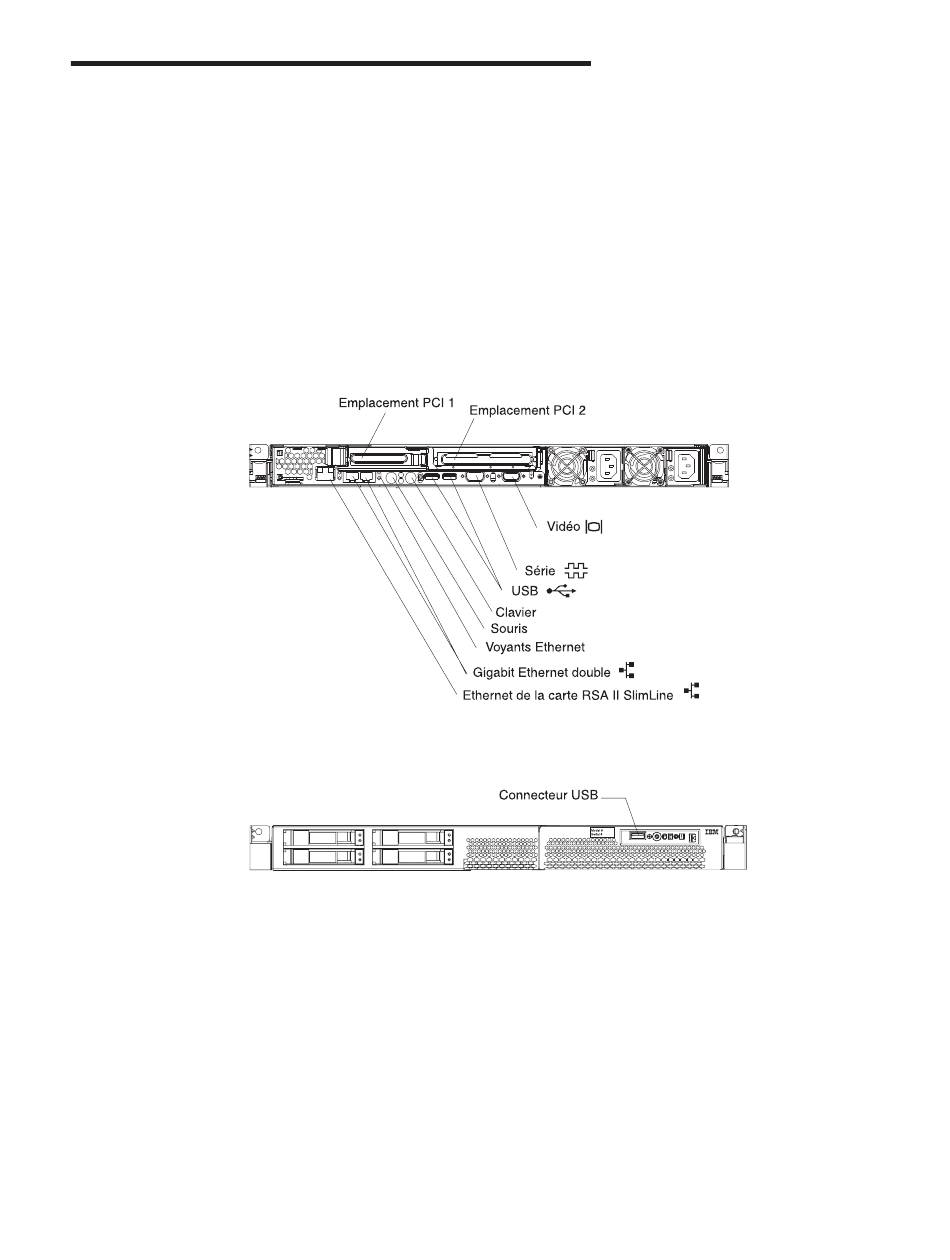

La figure suivante présente l'emplacement des connecteurs à l'arrière du serveur.
Vue avant
La figure suivante présente le connecteur USB situé à l'avant du serveur.
Remarque : Si une carte RSA II SlimLine en option est installée sur la carte mère,
Les sections suivantes présentent ces connecteurs.
© Copyright IBM Corp. 2004
un connecteur Ethernet dédié (Remote Supervisor Adapter II SlimLine
Ethernet) se trouve à l'arrière du serveur. Pour plus d'informations,
consultez la documentation fournie avec la carte RSA II SlimLine.
49
