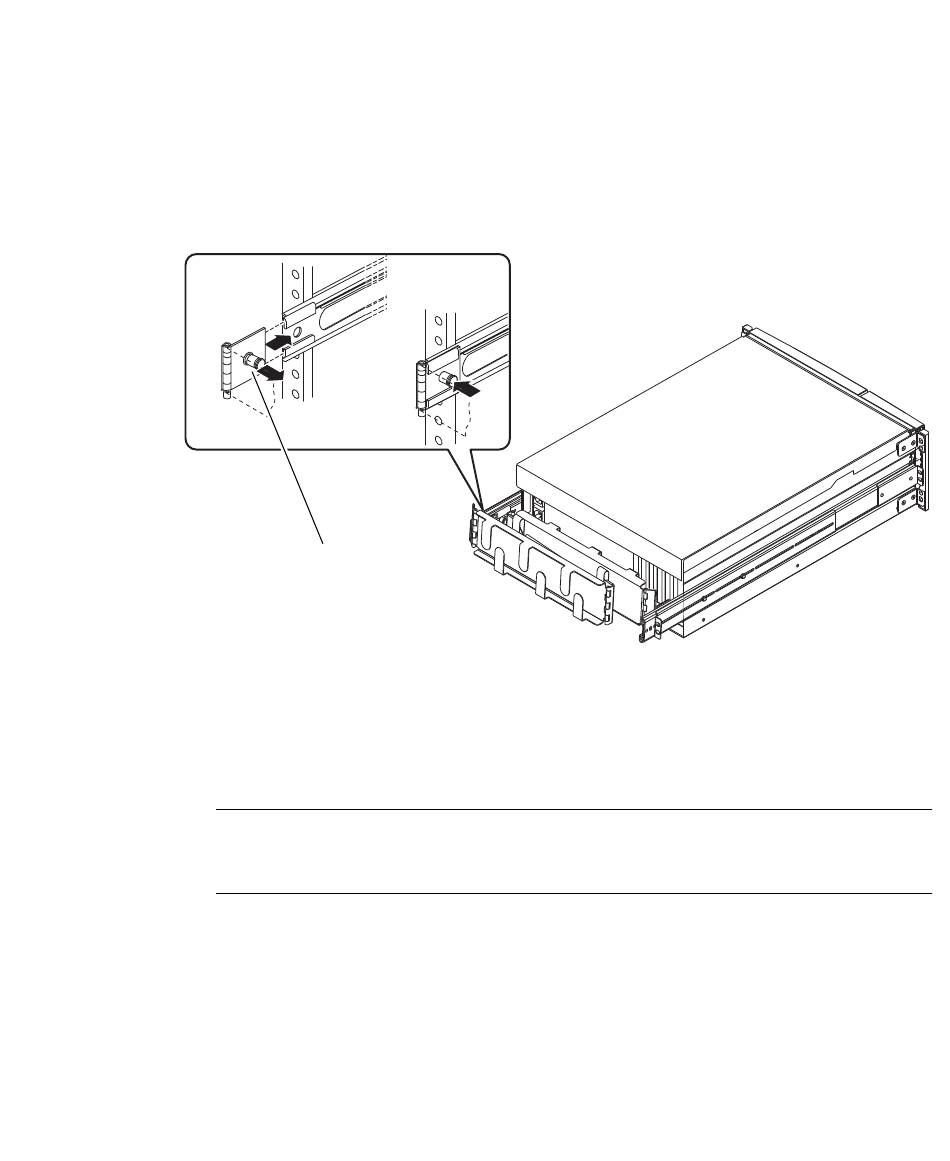

4. Fixez l'autre extrémité du bras de gestion des câbles au groupe coulissant.
a. Localisez l'extrémité du groupe coulissant.
a. Placez le bras de gestion des câbles de sorte que la plaque à charnière glisse
dans l'extrémité du groupe coulissant.
b. Faites glisser la plaque à charnière jusqu'à ce que la goupille d'arrêt s'enclenche.
Goupille d'arrêt
Fixation des câbles au bras de gestion des câbles
de type B
Remarque - Cette procédure illustre l'acheminement des cordons d'alimentation et
du câble Ethernet et leur fixation au bras de gestion des câbles. Il est possible que
votre système comporte d'autres câbles.
1. Si nécessaire, faites glisser le châssis doucement hors de l'armoire d'environ
7,62 cm (3 pouces).
Vous pouvez ainsi accéder aisément au bras de gestion des câbles.
2. Localisez les pattes métalliques situées sur la première section et la troisième
section du bras de gestion des câbles.
Chapitre 3 Installation du bras de gestion des câbles et des câbles système
