Installation du bras de gestion des câbles
Le bras de gestion des câbles du serveur Sun SPARC Enterprise M4000 se fixe sur la
partie arrière gauche du serveur. Le bras de gestion des câbles du serveur Sun
SPARC Enterprise M5000 se fixe sur la partie arrière droite ou gauche du serveur.
1. Pour le serveur Sun SPARC Enterprise M4000, tournez le bras de gestion des
câbles pour que les ressorts soient tendus et contre le bras.
Attention – Vous devez maintenir les deux extrémités du bras de gestion des câbles
lorsque vous le tendez pour éviter que le bras à ressort vous heurte ou cogne
l'équipement à proximité.
2. Fixez la petite extrémité du bras de gestion des câbles au serveur en utilisant les
deux vis captives (
3. Fixez la grande extrémité du bras de gestion des câbles au rail du même côté du
rack (
Le bras de gestion des câbles du serveur Sun SPARC Enterprise M4000 se fixe en
utilisant un connecteur captif qui le maintient sur les modules coulissants.
Le bras de gestion des câbles du serveur Sun SPARC Enterprise M5000 utilise des
languettes et deux vis captives.

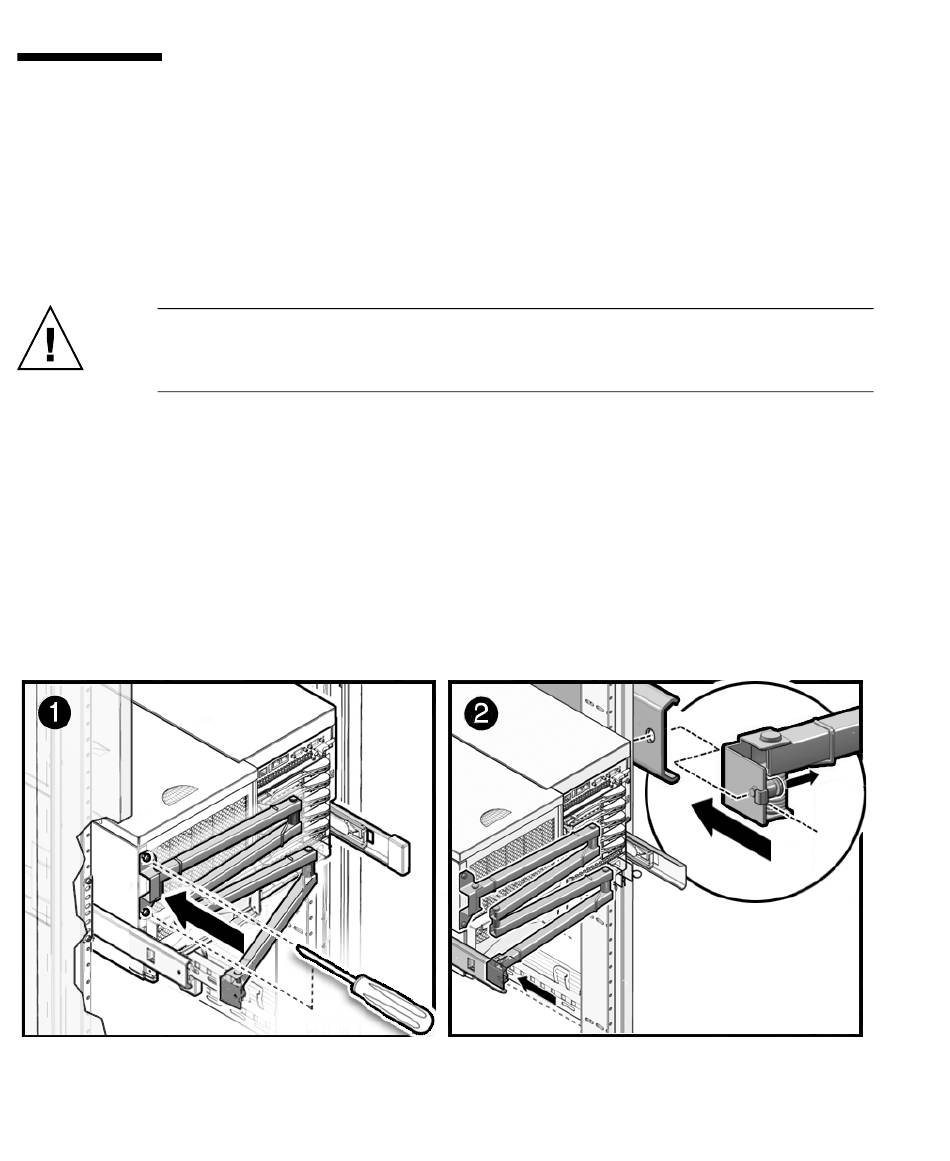

Installation du bras de gestion des câbles (serveur Sun SPARC Enterprise M4000 représenté)
FIGURE 2-8
2-10
Guide de montage en rack de Sun SPARC Enterprise M4000/M5000 • Juillet 2008
FIGURE 2-8
).
FIGURE 2-9
).
