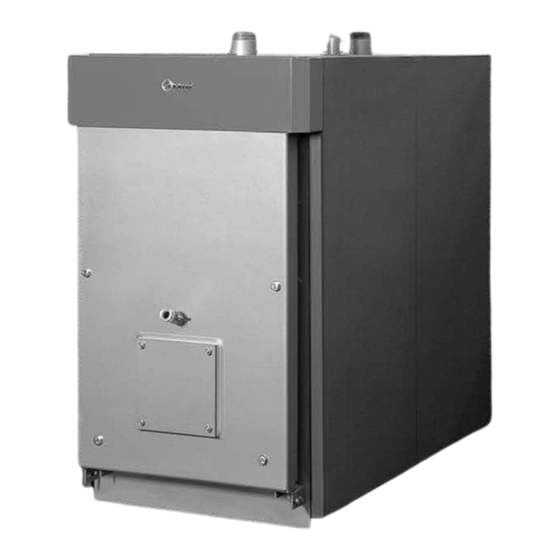

C H A U D I È R E S E N
A C I E R
RTS 2S
INSTRUCTIONS POUR LE RESPONSABLE DE
L'INSTALLATION, POUR L'INSTALLATEUR ET POUR LE
SERVICE D'ASSISTANCE TECHNIQUE

Publicité

Table des Matières
loading

Sommaire des Matières pour Riello RTS 2S

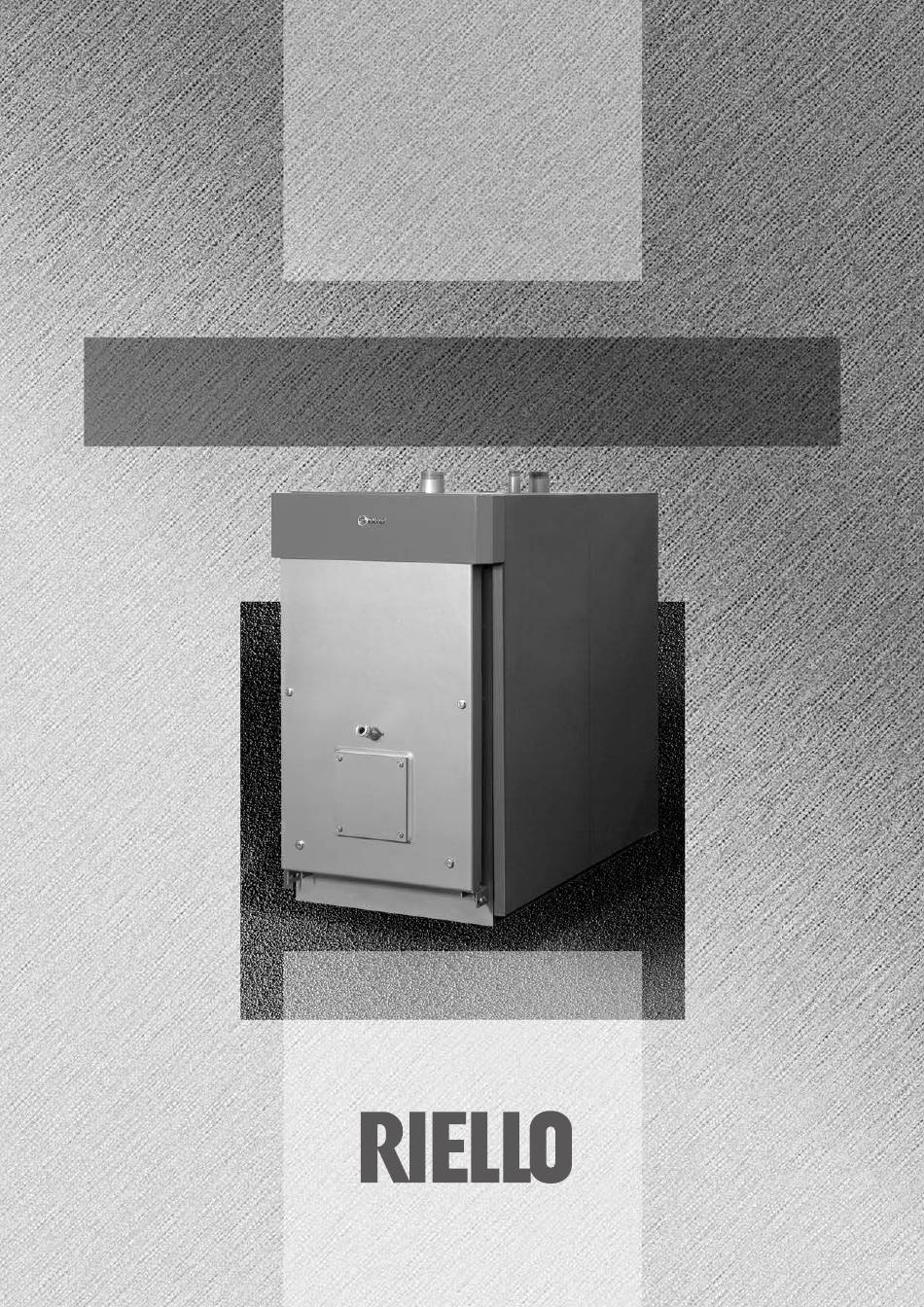

  • Page 1 C H A U D I È R E S E N A C I E R RTS 2S INSTRUCTIONS POUR LE RESPONSABLE DE L’INSTALLATION, POUR L’INSTALLATEUR ET POUR LE SERVICE D’ASSISTANCE TECHNIQUE...
  • Page 2: Conformité

    CONFORMITÉ Les chaudières r RTS 2S sont conformes à la Directive Rendements 92/42/CEE. Quand elles sont associées à un brûleur gaz à air soufflé, portant le marquage CE, elles répondent aussi à la Directive Gaz 2009/142/CE (jusqu’au 20 avril 2018) et Règlement (UE) 2016/426 (à par- tir du 21 avril 2018) et aux parties applicables de la Directive Compatibilité...
  • Page 3 Cher Client, Nous vous remercions d’avoir choisi une chaudière r RTS 2S, un produit moderne, de qualité et à haut rendement, à même de vous assurer pendant longtemps un bien-être total et de remar- quables caractéristiques de fiabilité et de sécurité ; en particulier si vous confiez votre chaudière à...
  • Page 4: Table Des Matières

    SOMMAIRE GÉNÉRALITÉS Avertissements généraux page 5 Règles fondamentales de sécurité “ Description de l’appareil “ Tableaux de commande “ Brûleurs conseillés pour l’association “ Identification “ Données techniques “ RESPONSABLE DE L’INSTALLATION Mise en service page 11 Arrêt temporaire “ Arrêt pour de longues périodes “...
  • Page 5: Généralités

    à l’Agence r ayant vendu la d’Assistance Technique r ou des professionnels chaudière. qualifiés. L’installation des chaudières r RTS 2S doit être En cas de non-utilisation de la chaudière pendant effectuée par une entreprise agréée conformément une longue période, il est conseillé de faire appel à...
  • Page 6: Description De L'appareil

    DESCRIPTION DE L’APPAREIL Les chaudières en acier r RTS 2S, sont des géné- Une fois sorties du faisceau tubulaire, les fumées passent dans la chambre arrière et sont envoyées à la rateurs de chaleur à haut rendement, à triple parcours cheminée.
  • Page 7: Tableaux De Commande

    TABLEAUX DE COMMANDE Les tableaux de commande r pouvant être associés aux chaudières en acier r RTS 2S sont ceux figurant ci-dessous, en tenant compte aussi bien des différentes exigences de l’installation thermique que des divers dispositifs employés. 5000 TMR 2 pour chauffage seul, 5000 CL/M pour chauffage avec brûleur 1 allure, 2 allures ou...
  • Page 8: Brûleurs Conseillés Pour L'association

    BRÛLEURS CONSEILLÉS POUR L’ASSOCIATION Les brûleurs conseillés pour obtenir les meilleures performances des chaudières r RTS 2S sont : Plaque porte- BRÛLEURS CHAUDIÈRE RTS 2S brûleur Modèle Code Type 850 1012 1200 1355 1500 1850 Code RS 44/1 MZ t.c.
  • Page 9 Une fois le brûleur installé sur la chaudière, l’es- pace entre le gueulard du brûleur et le matériau réfractaire de la porte doit être rempli avec le petit matelas céramique (A) fourni avec la chaudière. CHAUDIÈRE RTS 2S 1012 1200 1355...
  • Page 10: Identification

    La modification, l’enlèvement ou l’absence des plaquettes d’identification ainsi que tout ce qui ne permettrait pas l’identification certaine du produit rendent difficiles les opérations d’installation et d’entretien. DONNÉES TECHNIQUES CALDAIA RTS 2S 115 150 200 247 319 410 526 736 850 1012 1200 1355 1500 1850 Combustible...
  • Page 11: Responsable De L'installation

    MISE EN SERVICE La première mise en service de la chaudière r RTS 2S doit être effectuée par le Service d’Assistance Technique r, après quoi la chaudière peut fonctionner automatiquement. Le responsable de l’installation pourra toutefois avoir à remettre en marche la chaudière de manière autonome sans faire appel au Service Technique ;...
  • Page 12: Arrêt Temporaire

    La chaudière effectuera la phase d’allumage et, une fois Après un « ARRÊT DE MISE EN SÉCURITÉ », démarrée, elle restera en marche jusqu’à ce que les tempé- attendre 30 secondes environ avant de rétablir les ratures réglées soient atteintes. conditions de démarrage.
  • Page 13: Arrêt Pour De Longues Périodes

    ARRÊT POUR DE LONGUES PÉRIODES En cas de non-utilisation de la chaudière pendant une longue période, il est nécessaire d’effectuer les opé- rations suivantes : - mettre l’interrupteur principal du tableau de com- mande sur 0 « arrêt » et vérifier que la lampe de signalisation verte s’éteint ;...
  • Page 14: Entretien

    ENTRETIEN Ne pas oublier que la loi OBLIGE LE RESPONSABLE DE Le Service d’Assistance Technique r peut remplir L’INSTALLATION THERMIQUE à confier L’ENTRETIEN cette importante obligation légale et donner aussi d’impor- PÉRIODIQUE et la MESURE DU RENDEMENT DE tantes informations sur les possibilités de MAINTENANCE COMBUSTION À...
  • Page 15: Réception Du Produit

    RÉCEPTION DU PRODUIT Les chaudières en acier r RTS 2S sont livrées en: RTS 115÷526 2S RTS 1355÷1850 2S 1) LE CORPS CHAUDIÈRE auquel est appliquée l’en- veloppe des documents (A), qui contient : - la notice d’instructions ; - la plaquette technique (à appliquer sur l’habillage au moment de l’installation) ;...
  • Page 16: Dimensions Et Poids

    (habillage inclus) MANUTENTION Pour la manutention des chaudières en acier r RTS 2S se servir d’équipements adaptés à leurs poids. Avant de positionner la chaudière, retirer la base en bois en dévissant les vis de fixation. Utiliser des protections de sécurité adéquates.
  • Page 17: Local D'installation De La Chaudière

    > 1 CHAUDIÈRE RTS 2S 850 1012 1200 1355 1500 1850 A - Largeur 1000 1000 1047 1047 1070 1070 1160 mm B - Longueur...
  • Page 18: Montage Sur Des Installations Anciennes Ou À Moderniser

    ; RACCORDEMENTS HYDRAULIQUES Les chaudières r RTS 2S sont conçues et réalisées pour être montées dans des installations de chauffage ainsi que, lorsqu’elles sont raccordées à des systèmes appropriés, pour la production d’eau chaude sanitaire. Les, caracté- ristiques des raccords hydrauliques sont les suivantes: CHAUDIÈRE RTS 2S...
  • Page 19 Le choix et le montage des composants de l’installation sont à la charge de l’installateur, qui devra agir selon les règles de l’art et conformément à la législation en vigueur. Dans les installations contenant de l’antigel, l’emploi de disconnecteurs hydrauliques est obligatoire. INSTALLATEUR...
  • Page 20: Pompe Anti-Condensats

    à la température, aux condensats et aux contraintes mécaniques, et les jonctions entre les éléments doivent être hermétiques. Ø CHAUDIÈRE RTS 2S 850 1012 1200 1355 1500 1850 Ø - Diamètre 946 1005 1005 1130 1130 1290 1405 1405 1445 1445 1580 1580 1695 mm...
  • Page 21: Charnières De La Porte

    Le conduit de fumée doit garantir la dépression Les joints des jonctions doivent être réalisés avec minimale prévue par les normes techniques en des matériaux résistants à des températures d’au vigueur, en prenant, dans le calcul de la dépres- moins 200°C (par exemple : mastics, produits sili- sion de ce conduit, le raccord avec le carneau conés, etc.).
  • Page 22 Système A - RTS 115÷410 2S - Vérifier que les vis principales de fixation (1) sont serrées à fond. - Retirer les vis de sécurité supérieures (2) et la patte - Dévisser la vis supérieure (6), retirer la douille (5) et d’arrêt de la porte (3).
  • Page 23 - Remonter la patte supérieure d’arrêt de la porte (3), - Desserrer complètement les vis de fixation imper- précédemment retirée, du côté opposé à la position dables (1) et ouvrir la porte. d’origine, en la bloquant avec les vis de sécurité (2). - Retirer le groupe axe «...
  • Page 24 Système B - RTS 526÷1850 2S Ouvrir la porte et retirer, à l’aide d’une scie passe-partout ou d’une lime, la partie prédécoupée située sur la face avant, du côté opposé aux charnières de la porte. Refermer la porte en la fixant avec les boulons (2). Retirer le bouchon (1) en faisant attention à...
  • Page 25: Raccordement De Mise À La Terre

    RACCORDEMENT DE MISE À LA TERRE - remettre l’écrou et la rondelle (1) et les serrer sur le Pour la mise à la terre du corps de la chaudière, on a point de connexion ; prévu, sur la face avant, un point de connexion à relier à - brancher l’autre extrémité...
  • Page 26: Montage De L'habillage

    MONTAGE DE L’HABILLAGE Modèles RTS 115÷850 2S - Monter le tableau de commande choisi (r 5000 ou r TECH) sur le panneau gauche (4) ou droit (5), en - Ouvrir les oblongs prédécoupés se trouvant sur le se référant à la notice du tableau de commande. panneau latéral (4) ou (5) (selon le côté...
  • Page 27 Modèles RTS 1012÷1850 2S - Ouvrir les oblongs prédécoupés se trouvant sur le pan- r TECH) sur le panneau gauche (4) ou droit (5), en neau latéral (4) ou (5) (selon le côté sur lequel on désire se référant à la notice du tableau de commande. installer le tableau de commande), au niveau des passe- - Préparer les câbles pour les raccordements électriques fils «...
  • Page 28: Positionnement Des Sondes

    POSITIONNEMENT DES SONDES Utiliser le doigt de gant en cuivre (P) pour l’introduction des bulbes/sondes des dispositifs de sécurité. Sonde de SÉCURITÉ CHAUDIÈRE Arrêt Ressort Sonde Sonde Sonde INSTALLATEUR...
  • Page 29: Préparation À La Première Mise En Service

    PRÉPARATION À LA PREMIÈRE MISE EN SERVICE Avant de passer à l’allumage et à l’essai fonctionnel des chaudières r RTS 2S vérifier que : - les robinets du circuit hydraulique et ceux du combus- tible sont ouverts ; - qu’il y a du combustible disponible ;...
  • Page 30: Première Mise En Service

    PREMIÈRE MISE EN SERVICE Après avoir effectué les opérations de préparation à la première mise en service, pour démarrer la chaudière, il faut : - si l’installation est équipée d’une thermorégulation ou d’un ou de plusieurs chronothermostats, vérifier qu’ils sont dans l’état « actif » ; - régler le ou les chronothermostats d’ambiance ou la thermorégulation sur la température désirée (~20°...
  • Page 31: Contrôles Pendant Et Après La Première Mise En Service

    CONTRÔLES PENDANT ET APRÈS LA PREMIÈRE MISE EN SERVICE Une fois le démarrage effectué, on doit vérifier que la chaudière s’arrête puis redémarre : - en modifiant le réglage du thermostat de chaudière ; - en intervenant sur l’interrupteur principal du tableau de commande ;...
  • Page 32: Entretien

    ENTRETIEN L’entretien périodique est essentiel pour la sécurité, Ne pas oublier que l’entretien peut être effectué par le le rendement et la durée de l’appareil. Elle permet de Service d’Assistance Technique r ou par des profes- réduire la consommation, le dégagement de substances sionnels qualifiés.
  • Page 33: Nettoyage De La Chaudière

    ; libérée par la porte de visite. - la vérification de l’état des turbulateurs et de leur propreté (les remplacer s’ils sont usés). CHAUDIÈRE RTS 2S 850 1012 1200 1355 1500 1850 Nombre de turbulateurs n° SERVICE D’ASSISTANCE TECHNIQUE...
  • Page 34: Éventuelles Anomalies Et Solutions

    ÉVENTUELLES ANOMALIES ET SOLUTIONS ANOMALIE CAUSE REMÈDE Le générateur se salit facile- Contrôler le réglage du brûleur Brûleur mal réglé ment (analyse des fumées) Nettoyer le parcours des Conduit de fumée encrassé fumées et le conduit de fumée Parcours de l’air du brûleur sale (présence de poussières Nettoyer la volute air du brûleur en suspension)
  • Page 35 ANOMALIE CAUSE REMÈDE Le générateur ne s’active Intervention du thermostat de Vérifier que la désaération du cir- pas (absence de signalisation sécurité commande auxiliaire cuit hydraulique des zones com- lumineuse d’anomalie) pompes de transfert partimentées est complète Vérifier le fonctionnement des pompes de transfert Vérifier le fonctionnement du ther mostat ou du bi-thermostat d’ac-...
  • Page 36 24/28 Av. Graham Bell - Espace Vinci, Immeuble Balthus 3A 77600 Bussy Saint Georges - FRANCE Tel 01 80 66 99 66 - Fax 01 80 66 99 55 - e-mail: contact@riello.fr - website: www.riello.fr RIELLO N.V. Waverstraat 3 - 9310 Aalst - Moorsel tel.
