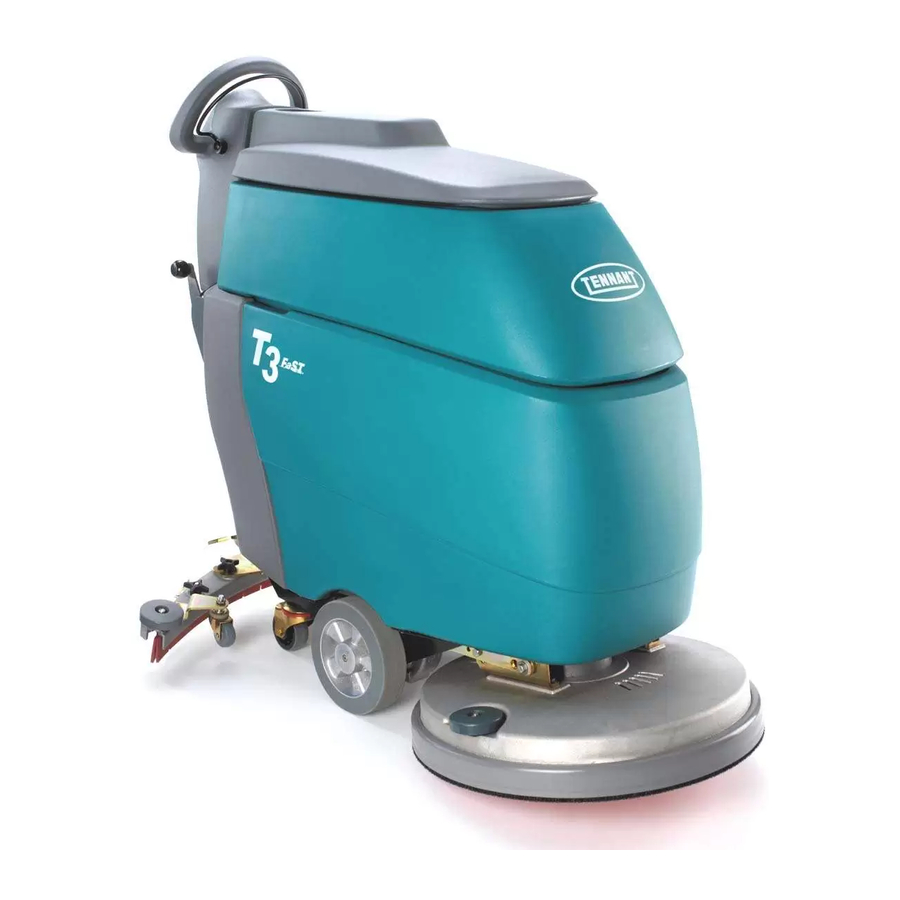

Tennant T3 Opérateur Manuel
  1. Manuels
  2. Marques
  3. Tennant Manuels
  4. Machines à plancher
  5. T3
  6. Opérateur manuel
Tennant T3 Opérateur Manuel

Tennant T3 Opérateur Manuel

Masquer les pouces Voir aussi pour T3:

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
ENGLISH - ESPAÑOL - FRANÇAIS
T3/T3+
Automatic Scrubber
Fregadora Automática
Balayeuse Automatique
Operator Manual
Manual De Operador
Opérateur Manuel
(S/N 10372394-
)
The Safe Scrubbing Alternativer
Hygenic
R
Fully Cleanable Tanks
North America / International
9004170
Rev. 04 (05-2010)
*9004170*
www.tennantco.com
