La languette (article 2 de la
de la carte PCI. Elle facilite le positionnement de la carte lors de son installation dans
la cassette PCI (elle n'est cependant pas présente sur tous les types de cartes).
Remarque – Lors du retrait de la cassette PCI de l'IOU, la languette permet de
soulever l'avant de la carte par rapport au connecteur.
a. Déplacez la carte PCI dans le sens de la flèche, puis installez-la dans la cassette
PCI. Pour ce faire, insérez la partie qui dépasse du bas de son support dans
l'orifice situé sur la partie inférieure du panneau avant de la cassette PCI, puis
introduisez la broche de la cassette PCI dans l'orifice ovale du haut du support
de la carte.
FIGURE 13-7
b. Enfoncez la carte PCI jusqu'à ce que la partie à encoche située sur la plaque de
base de la carte entre en contact avec la languette de positionnement de la
cassette PCI.
Remarque – Lorsque vous fixez la carte PCI après l'avoir alignée sur la languette
de positionnement, tirez en même temps sur le levier sur environ 2 cm par rapport
au cadre.
26 Notes de produit des serveurs SPARC Enterprise M8000/M9000 pour XCP version 1090 • Août 2009

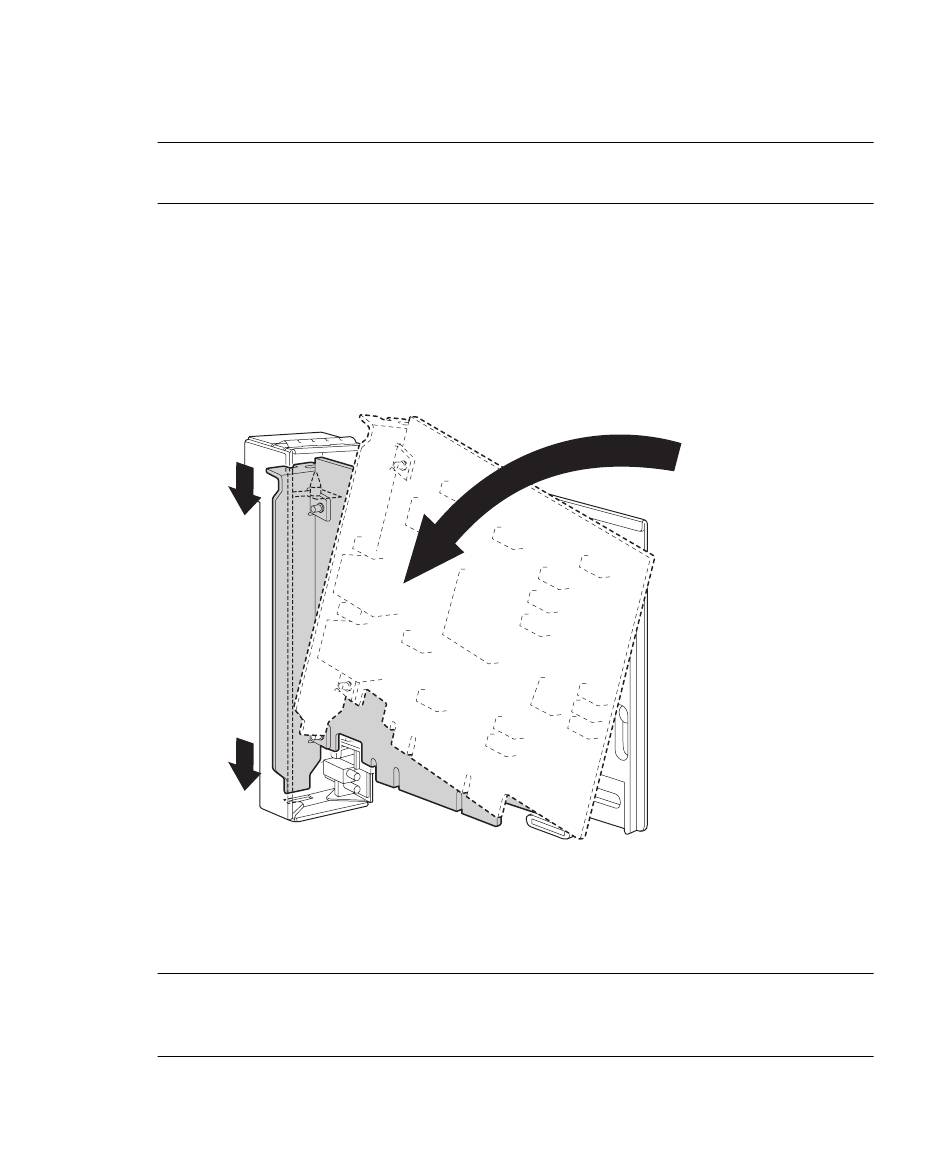

FIGURE 13-6
Installation de la carte PCI
) se fixe dans l'encoche de la partie inférieure
