8
Montage du bloc chaudière
8.8.3 Monter la porte du brûleur
B Introduire quelques gouttes de colle « Silastik » tous
les 15–20 cm dans les rainures d'étanchéité
(fig. 31, [2]) sur l'élément avant (fig. 31).
B Introduire le cordon GP dans la rainure de l'élément
avant. La butée du cordon doit être positionnée laté-
ralement (fig. 31, [2]).
Les deux oeillets de charnière sont placés en usine à
droite sur la porte du brûleur (fig. 32, [1] et [2]). Pour le
montage à gauche, il faut les démonter et les remonter
à gauche sur la porte du brûleur.
B Visser les crochets de charnière (butée droite) avec
2 vis M12 × 55 sur l'élément avant (fig. 31, [1] et [3]).
Pour la butée à gauche, visser sur le côté opposé.
B Visser les baguettes de fermeture avec les croisillons
pour la porte du brûleur (butée droite) avec 2 vis
M12 × 55 sur l'élément avant (fig. 31, [4] et [5]). Pour
la butée à gauche, visser de même sur le côté droit.
B Veillez à ce que les croisillons des ba-
guettes de fermeture se situent à l'inté-
rieur de la chaudière.
B Accrocher la porte du brûleur en plaçant les œillets
de charnière dans les crochets.
30
5
4

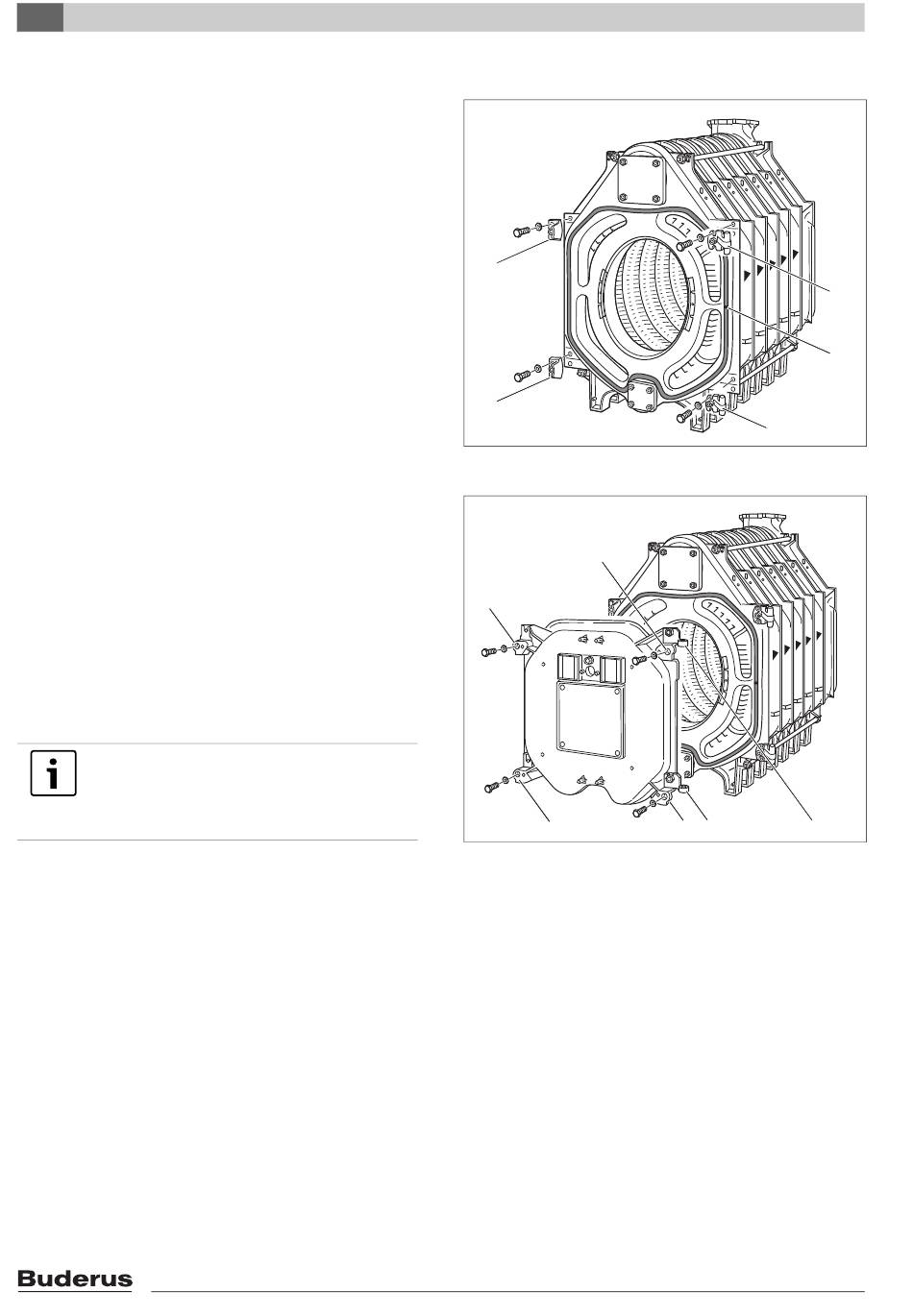

Fig. 31 Montage des crochets de charnière et des baguettes
de fermeture
6
5
4
Fig. 32 Accrocher la porte du brûleur
Logano GE515 - Sous réserve de modifications techniques !
1
2
3
2
1
3
