6 Mise en place de la chaudière
6.2 Modifier la porte du brûleur en mettant la butée à gauche
Les charnières de la porte du brûleur sont montées en
usine du côté droit la porte s'ouvre vers la droite. Vous
–
pouvez monter les charnières à gauche pour adapter la
chaudière au local d'installation.
Conditions : le capot et la porte du brûleur sont
démontés ( chapitre 5.1, page 19).
Dévisser les vis à tête hexagonale des crochets de
charnière et retirer les crochets.
Monter les crochets de charnière avec les vis à tête
hexagonale sur le côté gauche de la chaudière.
Dévisser les vis à tête hexagonale et retirer les
oeillets des charnières.
Monter les oeillets avec les vis sur le côté gauche de
la porte du brûleur.
Accrocher la porte du brûleur en plaçant les oeillets
sur les crochets de charnière.
Fermer la porte du brûleur avec les deux vis à tête
hexagonale. Resserrer les vis à tête hexagonale de
manière régulière (env. 10 Nm) afin que la porte du
brûleur se ferme de manière étanche.
Mettre le câble de réseau, de sonde et de
communication en place sur le SAFe. Si la chaudière
est de type ventouse, monter également le tuyau
d'air de combustion.
Sous réserve de modifications techniques !
22 Notice de montage et d'entretien Chaudière spéciale fioul Logano G125 • Edition 06/2004
1 2

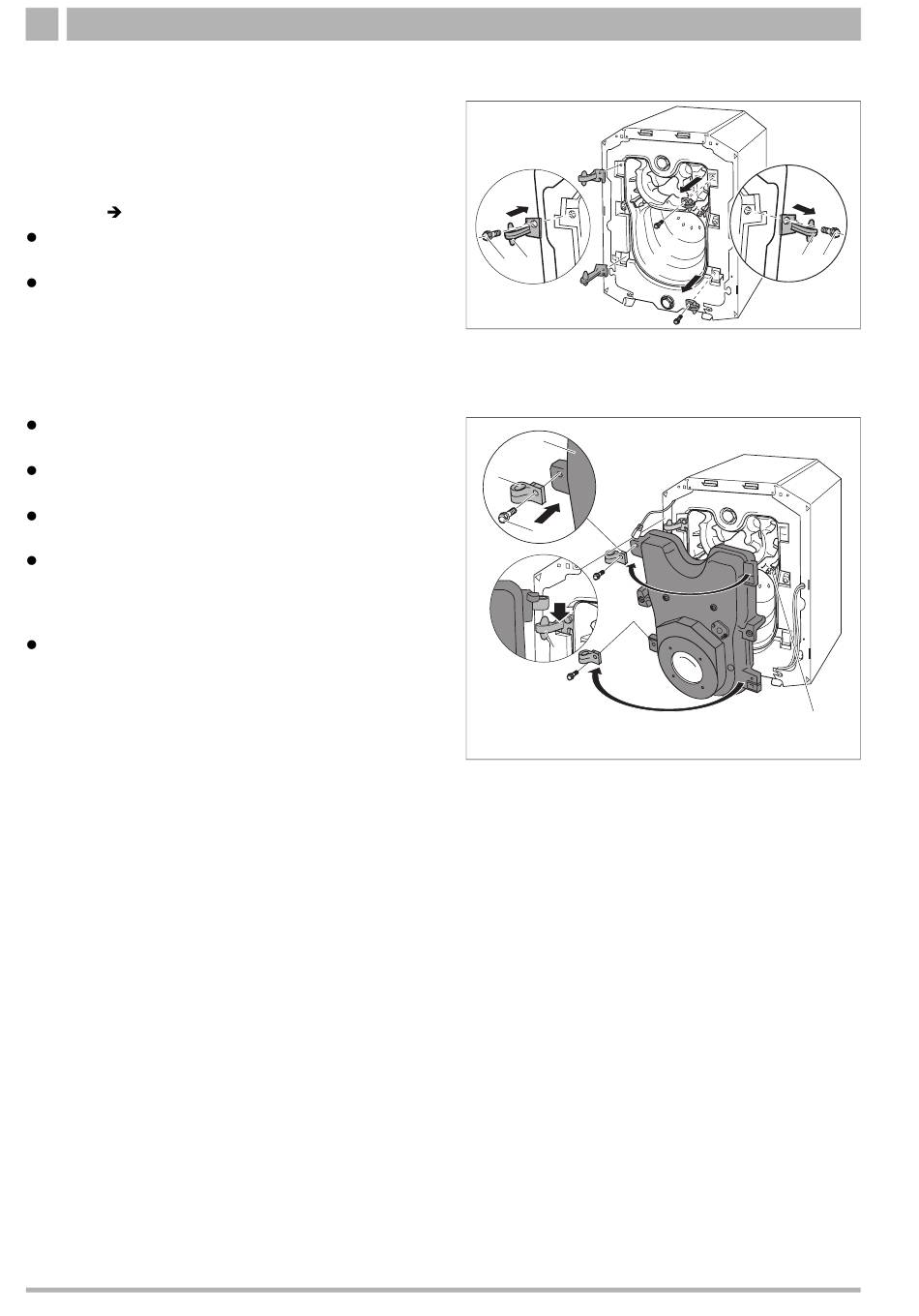

Fig. 11 Modifier la position de la porte du brûleur (côté bloc
chaudière)
1 Vis à tête hexagonale des crochets de charnière
2 Crochets de charnière
3
2
1
4
Fig. 12 Modifier la position de la porte du brûleur (côté porte)
1 Vis à tête hexagonale des oeillets de charnière
2 Oeillets de charnière
3 Porte du brûleur
4 Crochets de charnière
5 Turbulateurs
