8.4
Introduire le tube injecteur
(carton pièces de montage)
Le tube injecteur (fig. 24, [4]) est en 2 parties sur les
chaudières à 10-12 éléments.
B Glisser le joint plat sur le tube injecteur (fig. 24, [1]).
B Glisser le tube injecteur dans le moyeu supérieur de
la chaudière par l'avant.
B Fermer avec la bride pleine (fig. 24, [2]).
Le tube injecteur doit être correctement fixé
pour que les ouvertures d'écoulement du
tube soient positionnées dans le bon angle.
Ceci permettra de garantir une répartition
parfaite de l'eau dans la zone du moyeu su-
périeur.
B Veillez à ce que l'ergot (fig. 24, [3]) de la
tôle d'extrémité du tube injecteur s'in-
tègre bien dans l'évidement du moyeu
supérieur de la chaudière (fig. 24, [5]).
8.5
Etanchéification du doigt de gant
B Étanchéifier le doigt de gant R ¾ de la partie arrière
de la chaudière (longueur : 110 mm) dans l'alésage
fileté R ¾ du raccordement de départ (fig. 25, [1]).
Logano GE515 - Sous réserve de modifications techniques !
Montage du bloc chaudière
3
4
5
2
1

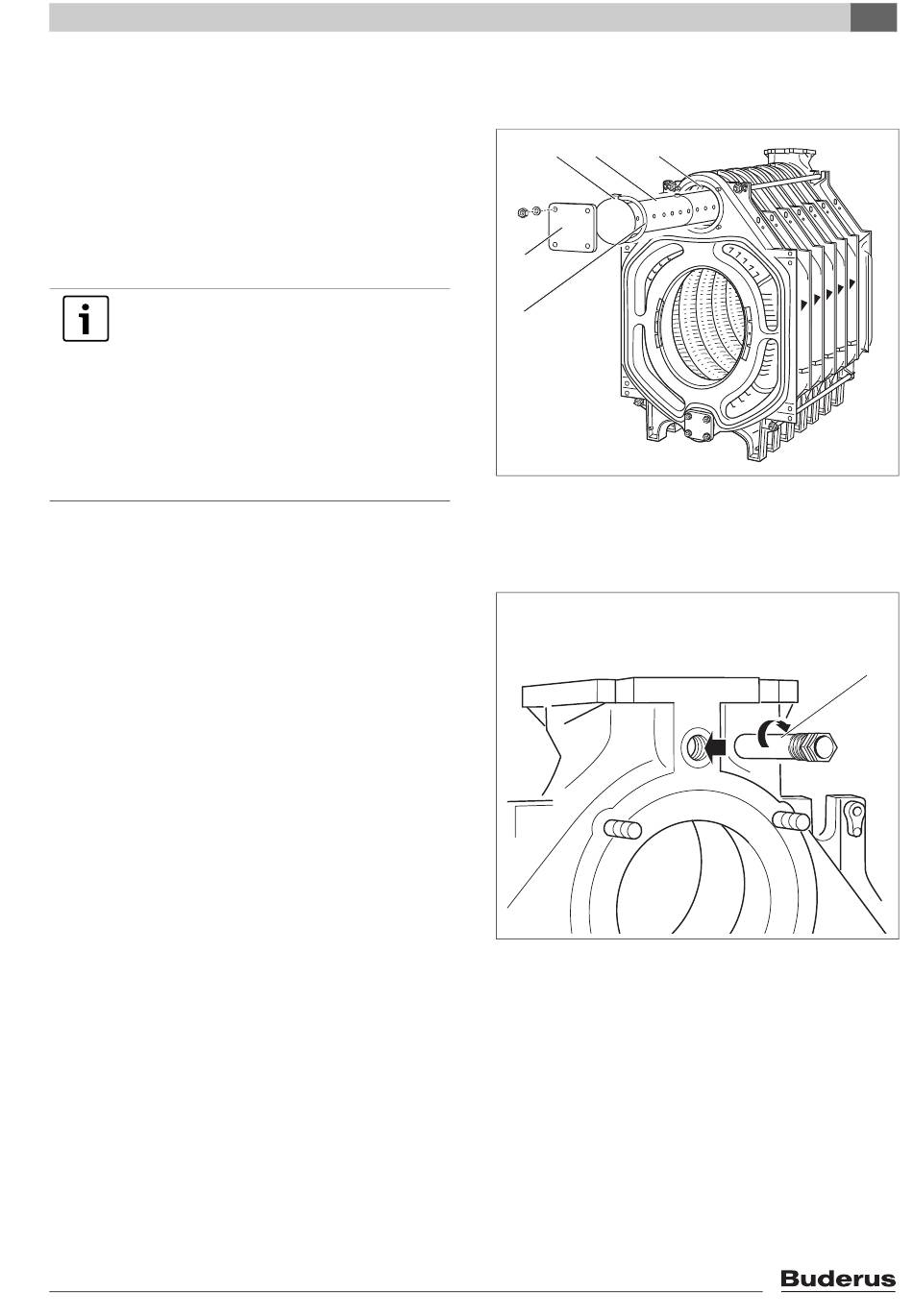

Fig. 24 Montage du tube injecteur
Fig. 25 Montage du doigt de gant
8
1
25
